DIN 404 - Slotted capstan screws
DIN 417 - Slotted set screws and pins
DIN 427 - Slotted headless screws with flat point
DIN 444 - Eyebolts
DIN 551 - Slotted set screws
DIN 963 - Slotted countersunk head screws
DIN 966 - Cross recessed raised countersunk head screws
فهرست استانداردهای این گروه
در جدول زیر، استانداردهای این خانواده با نام محصولشان آمده است. ردیف‌هایی که ستون «مقاله» علامت دارند، صفحه‌ی اختصاصی با جدول ابعاد و راهنمای انتخاب دارند.
| استاندارد | محصول | مقاله |
|---|---|---|
| DIN 404 | پیچ کاپستان شیاردار | — |
| DIN 417 | پیچ مغزی دوسو نوک استوانه بلند | — |
| DIN 427 | — | — |
| DIN 444 | پیچ چشمی DIN 444 | ✓ |
| DIN 551 | پیچ مغزی دوسو نوک تخت | — |
| DIN 963 | پیچ ماشین سازی سرخزینه دو سو DIN 963 | ✓ |
| DIN 966 | پیچ سر خزینه برجسته چهارسو | — |
از 7 استاندارد این فهرست، 2 مورد صفحه‌ی اختصاصی دارد.
نکته‌ی انتخاب
پیچ ماشین در سایزهای کوچک و برای مونتاژ دستگاه استفاده می‌شود. انتخاب اصلی، نوع سر (استوانه، گرد، خزینه) و نوع درایو (دوسو، چهارسو، آلن) است.
این صفحه درباره‌ی چیست؟
عنوان «پیچ‌های متری» ممکن است گمراه‌کننده باشد: همه‌ی پیچ‌های DIN متریک‌اند. این صفحه در واقع مجموعه‌ای از پیچ‌های کوچک و خاص را کنار هم آورده که در سه گروه جا می‌گیرند:
- پیچ‌های مغزی (بی‌سر): DIN 551، DIN 417 و DIN 427 — برای قفل کردن یک قطعه روی محور یا تنظیم موقعیت.
- پیچ‌های سردار ماشین‌سازی: DIN 404 (سراستوانه‌ای با سوراخ عرضی)، DIN 963 و DIN 966 (سرخزینه). خانواده‌ی کامل این پیچ‌ها در پیچ‌های ماشین‌سازی آمده است.
- پیچ چشمی: DIN 444 که قطعه‌ی بالابری نیست؛ توضیح در پیچ‌های چشمی.
پیچ مغزی: شکل نوک تعیین‌کننده است
پیچ مغزی سر ندارد؛ در سوراخ رزوه‌شده‌ی یک قطعه (مثلاً توپی چرخ‌دنده یا فلکه) بسته می‌شود و نوکش روی محور فشار می‌آورد تا قطعه نچرخد یا نلغزد. کاتالوگ تأییدشده‌ی ما دو نوع آن را دارد:
| سایز | گام | پهنای شیار n | عمق شیار t | قطر نوک DIN 551 | قطر نوک DIN 417 |
|---|---|---|---|---|---|
| M3 | 0.5 | 0.4 | 0.8 | 2 | 2 |
| M4 | 0.7 | 0.6 | 1.12 | 2.5 | 2.5 |
| M5 | 0.8 | 0.8 | 1.28 | 3.5 | 3.5 |
| M6 | 1 | 1 | 1.6 | 4 | 4 |
| M8 | 1.25 | 1.2 | 2 | 5.5 | 5.5 |
| M10 | 1.5 | 1.6 | 2.4 | 7 | 7 |
| M12 | 1.75 | 2 | 2.8 | 8.5 | — |
همه‌ی اعداد بر حسب میلی‌متر و از کاتالوگ‌های تأییدشده‌ی تی‌تی‌بولت خوانده شده‌اند. خط تیره یعنی آن سایز در آن استاندارد تعریف نشده است. طول بخش استوانه‌ای نوک DIN 417 در کاتالوگ ذخیره نشده است.
در همه‌ی سایزهای مشترک، شیار و قطر نوک دو استاندارد دقیقاً یکی است؛ تفاوت فقط در طول نوک است. نوک DIN 417 بلندتر است و در یک سوراخ یا شیار روی محور فرو می‌رود. انتخاب نوک به کار بستگی دارد:
- نوک تخت (DIN 551 ← ISO 4766): سطح محور را کمتر آسیب می‌زند و برای تنظیم‌های مکرر و محورهای سخت‌کاری‌شده مناسب است، اما نگه‌داری آن کمتر است. روی محور معمولاً یک تخت‌تراشی کوچک ایجاد می‌کنند.
- نوک استوانه‌ای بلند (DIN 417 ← ISO 7435): در سوراخ یا شیار محور می‌نشیند و موقعیت را قطعی تعیین می‌کند؛ بیشترین نگه‌داری محوری و چرخشی را دارد.
- نوک مخروطی و کاسه‌ای (DIN 553 و DIN 438): اولی برای موقعیت دائمی با فرورفتگی مخروطی روی محور، دومی رایج‌ترین نوک برای گرفتن محور بدون آماده‌سازی.
- DIN 427 (← ISO 2342): پیچ دوسو بی‌سر با بخش ساده‌ی بدون رزوه زیر شیار.
کلاس استحکام پیچ‌های مغزی فولادی با سختی بیان می‌شود، نه با کلاس دوعددی پیچ‌ها: 14H، 22H، 33H و 45H (عدد، یک‌دهم حداقل سختی ویکرز است). در کاتالوگ ما DIN 551 و DIN 417 در 14H و استنلس A2 و A4 تعریف شده‌اند. شیار دوسو گشتاور کمی منتقل می‌کند؛ برای نیروی بیشتر، پیچ مغزی آلنی (DIN 913 تا DIN 916) با کلاس 45H مناسب‌تر است. خانواده‌ی کامل در پیچ‌های مغزی آمده است.

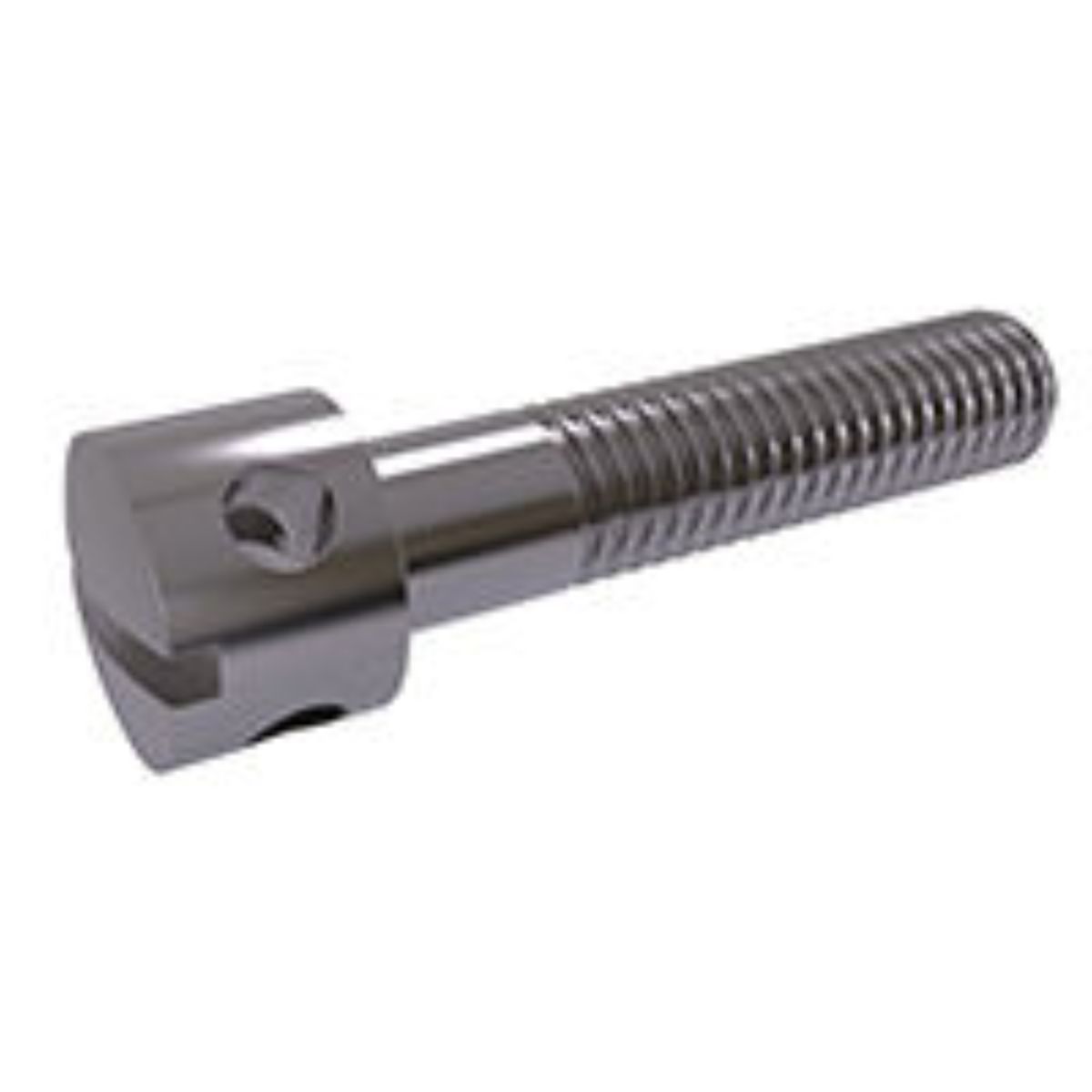

DIN 404: پیچ سراستوانه‌ای با سوراخ عرضی
این پیچ سر بلند و سوراخی عرضی در سر دارد. سوراخ دو کاربرد دارد: عبور سیم ایمنی برای قفل کردن پیچ در برابر لرزش، و در نسخه‌های قدیمی، چرخاندن پیچ با میله‌ای که از سوراخ رد می‌شود (نام Capstan از همین است، مثل بازوهای چرخ لنگر).
| سایز | قطر سر dk | ارتفاع سر k | قطر سوراخ عرضی | پهنای شیار n |
|---|---|---|---|---|
| M2 | 3.8 | 3 | 1.34 | 0.7 |
| M2.5 | 4.5 | 3.5 | 1.34 | 0.8 |
| M3 | 5.5 | 4 | 1.64 | 1 |
| M4 | 7 | 5 | 2.14 | 1.2 |
| M5 | 8.5 | 6.5 | 2.64 | 1.51 |
| M6 | 10 | 8 | 3.14 | 1.91 |
| M8 | 13 | 10 | 4.18 | 2.31 |
| M10 | 16 | 12.5 | 5.18 | 2.81 |
همه‌ی اعداد بر حسب میلی‌متر و از کاتالوگ‌های تأییدشده‌ی تی‌تی‌بولت خوانده شده‌اند. خط تیره یعنی آن سایز در آن استاندارد تعریف نشده است.
سیم ایمنی باید طوری از سوراخ این پیچ و پیچ مجاور رد و تاب داده شود که کشش سیم، پیچ را در جهت سفت شدن بکشد. سیمی که در جهت عکس بسته شود، خودش پیچ را شل می‌کند. کلاس این پیچ در کاتالوگ ما ۵٫۸ و استنلس A2 و A4 است.
سرخزینه‌ی ساده و سرخزینه‌ی عدسی
DIN 963 سرخزینه‌ی تخت دوسو است و DIN 966 سرخزینه‌ی عدسی (برجسته) چهارسو. بخش خزینه‌ای هر دو در خزینه‌ی ۹۰ درجه می‌نشیند؛ در DIN 966 یک گنبد کوتاه بالای سطح می‌ماند که ظاهر تمیزتری دارد و آچارخور را عمیق‌تر می‌کند. اگر سطح باید کاملاً صاف بماند — مثلاً قطعه‌ای روی آن می‌لغزد — سرخزینه‌ی تخت انتخاب کنید.
نصب درست پیچ مغزی
- طول: پیچ مغزی نباید از سطح توپی بیرون بزند — سر بیرون‌زده روی قطعه‌ی دوار خطرناک است. در عین حال باید دست‌کم به اندازه‌ی قطر خود در رزوه درگیر باشد.
- سطح محور: برای نوک تخت و کاسه‌ای، یک تخت‌تراشی کوچک روی محور نگه‌داری را بیشتر می‌کند و مانع از آن می‌شود که برآمدگی ایجادشده توسط نوک، بیرون کشیدن قطعه را سخت کند.
- دو پیچ به‌جای یک پیچ: اگر نگه‌داری بیشتری لازم است، دو پیچ مغزی با زاویه‌ی ۹۰ درجه یا بیشتر نسبت به هم، مؤثرتر از یک پیچ بزرگ‌تر است.
- روی خار: وقتی قطعه با خار (کلید) روی محور قفل شده، پیچ مغزی روی خار بسته می‌شود تا خار و قطعه به‌صورت محوری جابه‌جا نشوند.
- قفل رزوه: در محیط لرزشی، چسب رزوه‌ی متوسط یا پیچ مغزی دوم پشت پیچ اول (قفل دوبل) از شل شدن جلوگیری می‌کند.
جانشین‌های ISO
پیچ‌های مغزی دوسو DIN جانشین‌های ISO مستقیم دارند: DIN 551 ← ISO 4766 (نوک تخت)، DIN 553 ← ISO 7434 (نوک مخروطی)، DIN 417 ← ISO 7435 (نوک استوانه‌ای بلند)، DIN 438 ← ISO 7436 (نوک کاسه‌ای) و DIN 427 ← ISO 2342. در سفارش‌های جدید، بسیاری از تأمین‌کنندگان نسخه‌ی ISO را عرضه می‌کنند. پیش از جایگزینی در یک طراحی قدیمی، طول نوک و ابعاد شیار را با نقشه تطبیق دهید.
پیچ‌های کوچک و ابزار
پیچ‌های این صفحه بیشتر M2 تا M10 هستند و شیار کوچک آن‌ها با ابزار نامناسب زود خراب می‌شود. پیچ‌گوشتی باید پهنای تیغه‌ی برابر با طول شیار و ضخامت متناسب با پهنای شیار (n در جدول‌ها) داشته باشد. تیغه‌ی نازک‌تر لبه‌های شیار را می‌شکند و تیغه‌ی پهن‌تر از سر پیچ، در پیچ‌های مغزی رزوه‌ی سوراخ را خراش می‌دهد. برای پیچ‌هایی که مرتب باز و بسته می‌شوند، نسخه‌ی آلنی عمر بیشتری دارد.
کلاس سختی پیچ مغزی و محور
نوک پیچ مغزی باید از سطح محور سخت‌تر باشد تا در آن فرو برود یا دست‌کم روی آن نلغزد. پیچ 14H روی محور فولادی معمولی کار می‌کند، اما روی محور سخت‌کاری‌شده، نوک پیچ خودش له می‌شود و نگه‌داری از بین می‌رود. در این حالت یا باید از پیچ آلنی 45H استفاده کرد، یا روی محور یک تخت‌تراشی یا سوراخ برای نوک ایجاد کرد تا نگه‌داری از شکل بیاید نه از فرو رفتن. پیچ مغزی استنلس A2 و A4 نرم‌تر از 45H است و برای محیط خورنده انتخاب می‌شود، نه برای نگه‌داری زیاد.
چک‌لیست سفارش
- استاندارد (مثلاً DIN 551 یا ISO 4766) — که شکل نوک را تعیین می‌کند
- سایز و طول
- کلاس سختی (14H، 22H، 33H یا 45H) یا جنس استنلس
- پوشش، اگر لازم است
سوالات متداول
تفاوت DIN 551 و DIN 417 چیست؟
شیار و قطر نوک در کاتالوگ ما یکی است؛ DIN 551 نوک تخت دارد و DIN 417 نوک استوانه‌ای بلند که در سوراخ یا شیار محور می‌نشیند.
کلاس 14H یعنی چه؟
کلاس سختی پیچ مغزی؛ عدد، یک‌دهم حداقل سختی ویکرز است. 45H سخت‌ترین کلاس رایج است.
سوراخ روی سر پیچ DIN 404 برای چیست؟
برای عبور سیم ایمنی که پیچ را در برابر شل شدن قفل می‌کند. سیم باید پیچ را در جهت سفت شدن بکشد.
پیچ مغزی دوسو یا آلنی؟
دوسو برای نیروی کم و تنظیم‌های سبک؛ آلنی (DIN 913 تا 916) برای نگه‌داری بیشتر و کلاس سختی بالاتر.
پیچ مغزی چقدر باید درگیر باشد؟
دست‌کم به اندازه‌ی قطر خود در رزوه، بدون اینکه از سطح توپی بیرون بزند.
جانشین ISO پیچ DIN 551 چیست؟
ISO 4766، پیچ مغزی دوسو با نوک تخت.
پیچ مغزی روی محور سخت‌کاری‌شده چه کلاسی بخواهد؟
پیچ آلنی 45H، یا ایجاد تخت‌تراشی یا سوراخ روی محور تا نگه‌داری از شکل بیاید.
راهنمای سفارش
برای اینکه استعلام بدون رفت‌وبرگشت انجام شود، این موارد را مشخص کنید:
- شماره استاندارد — و اگر نسخه‌ی ISO مدنظر است، آن را صریح بنویسید؛ در چند خانواده ابعاد DIN و ISO یکی نیست.
- سایز و طول
- کلاس استحکام یا گرید
- جنس — فولاد، استنلس A2 یا A4
- پوشش — هماهنگ با بقیه‌ی اجزای اتصال
