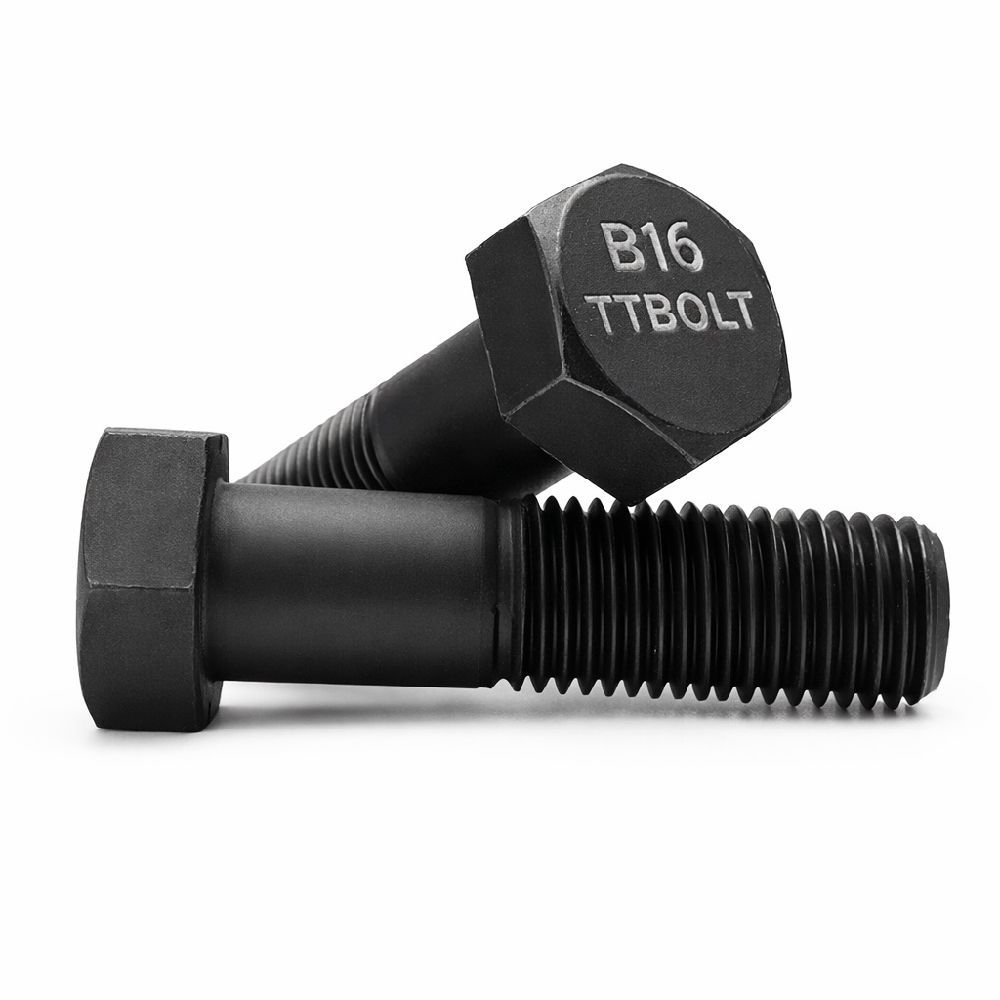

بررسی جامع پیچ B16: قهرمان اتصالات در دماهای بسیار بالا
در دنیای وسیع و پیچیده صنایع سنگین، اتصالات و پیچ و مهره‌ها نقشی حیاتی و انکارناپذیر ایفا می‌کنند. شاید در نگاه اول، یک پیچ ساده قطعه‌ای کم‌اهمیت به نظر برسد، اما در واقعیت، ایمنی، کارایی و تداوم عملکرد عظیم‌ترین سازه‌های مهندسی بشر، از پالایشگاه‌های نفت گرفته تا نیروگاه‌های هسته‌ای، به کیفیت و استقامت همین قطعات کوچک وابسته است. در میان استانداردهای متعدد موجود برای تولید پیچ و مهره (Stud Bolt)، استاندارد ASTM A193 یکی از شناخته‌شده‌ترین مراجع جهانی است که گریدهای مختلفی را برای شرایط کاری دشوار تعریف کرده‌است.
یکی از خاص‌ترین و مقاوم‌ترین اعضای این خانواده، پیچ یا استاد بولت با گرید B16 است. این قطعه مهندسی‌شده برای شرایطی طراحی شده که فلزات معمولی در آن ذوب شده یا ساختار مولکولی خود را از دست می‌دهند. پیچ B16 به عنوان گزینه‌ای برتر برای محیط‌هایی با دمای بسیار بالا شناخته می‌شود و درک ویژگی‌ها، کاربردها و تفاوت‌های آن با سایر گریدها، برای مهندسان و متخصصان خرید تجهیزات صنعتی امری ضروری است. در این مقاله به بررسی دقیق و فنی این ابرقهرمان دنیای اتصالات خواهیم پرداخت.

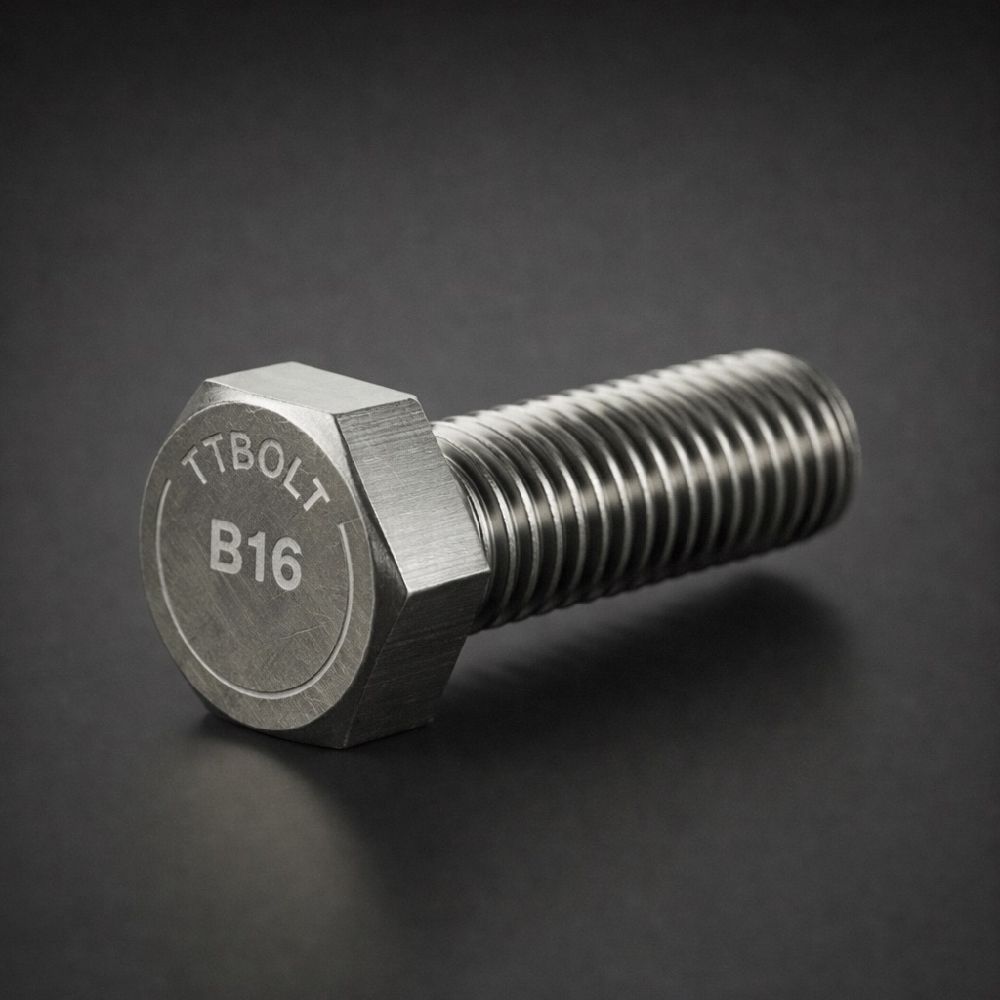

ماهیت و چیستی پیچ B16 و استاندارد ASTM A193
استاندارد ASTM A193 یک مشخصه فنی بین‌المللی برای مواد پیچ و مهره‌ای از جنس فولاد آلیاژی و فولاد ضدزنگ است که برای استفاده در مخازن تحت فشار، شیرآلات، فلنج‌ها و اتصالات در دماهای بالا یا فشار بالا طراحی شده‌اند. در زیرمجموعه این استاندارد، گریدهای مختلفی وجود دارد که هر کدام فرمولاسیون شیمیایی و خواص مکانیکی منحصر به فردی دارند. گرید B16 به طور خاص یک فولاد آلیاژی کروم-مولیبدن-وانادیوم (Chromium-Molybdenum-Vanadium) است که عملیات حرارتی ویژه‌ای روی آن انجام شده‌است.
افزودن عنصر وانادیوم به ترکیب شیمیایی این فولاد، نقطه عطف و تمایز اصلی آن نسبت به سایر گریدهای مشابه مانند B7 است. حضور وانادیوم باعث می‌شود که ساختار کریستالی فولاد در برابر تغییرات ناشی از حرارت‌های بسیار زیاد پایدار بماند. این پایداری به پیچ اجازه می‌دهد تا در دماهایی که سایر فولادهای آلیاژی دچار پدیده «خزش» (Creep) یا افت استحکام می‌شوند، همچنان نیروی نگهدارنده خود را حفظ کند و از نشت مواد یا گسیختگی اتصالات جلوگیری نماید.
نقش کلیدی وانادیوم در ساختار B16
وانادیوم به عنوان یک عنصر ریزآلیاژی، تأثیر شگرفی بر ریزساختار فولاد می‌گذارد. این عنصر با تشکیل کاربیدهای بسیار ریز و پراکنده در دانه‌بندی فولاد، مانع از لغزش لایه‌های اتمی روی یکدیگر در دماهای بالا می‌شود. این مکانیزم که به عنوان "پیرسختی" یا سخت‌گردانی رسوبی شناخته می‌شود، باعث می‌شود که پیچ B16 بتواند خواص مکانیکی خود را تا دماهای نزدیک به ۵۹۰ درجه سانتی‌گراد (۱۱۰۰ درجه فارنهایت) حفظ کند، در حالی که بسیاری از فولادهای دیگر در این دما نرم شده و کارایی خود را از دست می‌دهند.
اهمیت عملیات حرارتی کوئنچ و تمپر
تولید پیچ B16 تنها به ترکیب شیمیایی محدود نمی‌شود، بلکه فرایند عملیات حرارتی آن نیز بسیار حیاتی است. این پیچ‌ها تحت فرآیند کوئنچ (سرد کردن سریع) و تمپر (بازپخت) قرار می‌گیرند. این فرایند تضمین می‌کند که سختی و استحکام کششی فولاد به سطح مطلوب برسد و در عین حال، چقرمگی یا انعطاف‌پذیری لازم برای تحمل ضربه و بارهای دینامیکی را داشته باشد. بدون این عملیات دقیق، حتی با وجود وانادیوم، فولاد نمی‌تواند استانداردهای سخت‌گیرانه B16 را پاس کند.

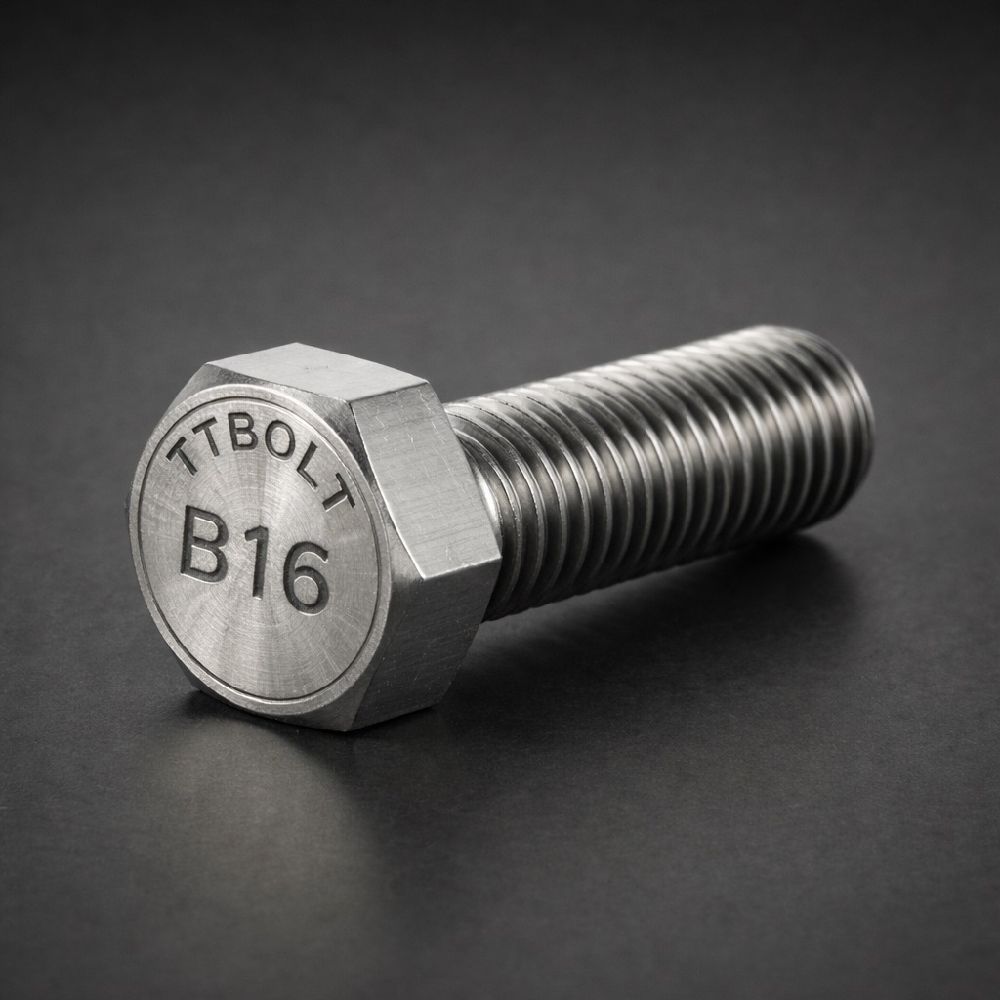

تفاوت‌های بنیادین میان گرید B7 و B16
برای درک بهتر جایگاه پیچ B16، مقایسه آن با پیچ B7 که پرکاربردترین پیچ در صنایع نفت و گاز است، اجتناب‌ناپذیر است. بسیاری از افراد ممکن است به دلیل شباهت ظاهری و ابعادی، این دو را با یکدیگر اشتباه بگیرند یا تصور کنند که می‌توانند به جای یکدیگر استفاده شوند. گرید B7 یک فولاد کروم-مولیبدن است که تا دمای حدود ۴۵۰ درجه سانتی‌گراد عملکرد بسیار خوبی دارد و به دلیل قیمت مناسب‌تر، انتخاب اول بسیاری از پروژه‌هاست.
با این حال، زمانی که دمای عملیاتی از ۴۵۰ درجه سانتی‌گراد فراتر می‌رود، ساختار متالورژیکی B7 شروع به تغییر می‌کند و استحکام آن به شدت افت می‌کند. در اینجا لزوم استفاده از B16 نمایان می‌شود. اگرچه قیمت تمام‌شده پیچ‌های B16 به دلیل وجود وانادیوم و فرآیند تولید پیچیده‌تر، گران‌تر از B7 است، اما در دماهای بحرانی، استفاده از B7 به جای B16 می‌تواند منجر به فاجعه شود. بنابراین انتخاب بین این دو، یک انتخاب اقتصادی صرف نیست، بلکه یک تصمیم فنی مبتنی بر شرایط عملیاتی است.
جدول زیر مقایسه‌ای شفاف بین ویژگی‌های کلیدی این دو گرید را نشان می‌دهد:
| ویژگی | گرید B7 (ASTM A193) | گرید B16 (ASTM A193) |
|---|---|---|
| ترکیب آلیاژی اصلی | کروم - مولیبدن | کروم - مولیبدن - وانادیوم |
| حداکثر دمای عملیاتی امن | تا ۴۵۰ درجه سانتی‌گراد (۸۴۰ فارنهایت) | تا ۵۹۳ درجه سانتی‌گراد (۱۱۰۰ فارنهایت) |
| کاربرد اصلی | مصارف عمومی دما و فشار بالا | مصارف فوق دما بالا (نیروگاهی و پالایشگاهی) |
| هزینه نسبی | متوسط | بالا |
| مقاومت در برابر خزش | خوب تا دمای متوسط | عالی در دمای بسیار بالا |
کاربردهای صنعتی و حیاتی در زیرساخت‌ها
پیچ‌های B16 قطعاتی نیستند که در ابزارفروشی‌های معمولی یا برای مصارف خانگی یافت شوند. این قطعات به طور اختصاصی برای قلب تپنده صنایع مادر طراحی شده‌اند، جایی که فشار سیالات و حرارت محیط به سطوح غیرقابل باوری می‌رسد. هر جا که صحبت از کوره‌ها، توربین‌ها و راکتورهای شیمیایی باشد، نام B16 به عنوان تضمین‌کننده ایمنی اتصالات شنیده می‌شود.
استفاده از این پیچ‌ها در صنایع مختلفی رواج دارد که هر یک حساسیت‌های خاص خود را دارند. عدم استفاده از متریال صحیح در این صنایع می‌تواند منجر به توقف خط تولید، خسارات مالی هنگفت و حتی خطرات جانی شود. در ادامه به تشریح دقیق‌تر کاربرد این قطعات در بخش‌های مختلف صنعتی می‌پردازیم تا گستره نفوذ این استاندارد مشخص شود.
صنایع نیروگاهی و تولید برق
در نیروگاه‌های حرارتی و سیکل ترکیبی، توربین‌های بخار و گاز در دماهای بسیار بالایی کار می‌کنند. بخار فوق‌داغ (Superheated Steam) که برای چرخاندن توربین‌ها استفاده می‌شود، دمایی فراتر از ۵۰۰ درجه سانتی‌گراد دارد. اتصالات بدنه توربین‌ها، لوله‌های انتقال بخار و شیرهای کنترل باید بتوانند این دما را تحمل کنند بدون اینکه دچار انبساط حرارتی مخرب یا شل شدن شوند. پیچ B16 در اینجا نقش اصلی را در فلنج‌بندی و اتصال قطعات توربین ایفا می‌کند.
صنایع پتروشیمی و پالایش نفت
فرآیندهای کراکینگ و شکست کاتالیزوری در پالایشگاه‌ها نیازمند حرارت بسیار زیاد برای شکستن زنجیره‌های هیدروکربنی سنگین است. راکتورها و مبدل‌های حرارتی در این واحدها تحت تنش‌های حرارتی مداوم هستند. پیچ‌های B16 برای بستن فلنج‌های مبدل‌های حرارتی و هدرهای ورودی و خروجی کوره‌ها استفاده می‌شوند. مقاومت این پیچ‌ها در برابر محیط‌های خورنده (در صورت داشتن پوشش مناسب) و دمای بالا، آن‌ها را به جزء جدایی‌ناپذیر این صنعت تبدیل کرده‌است.
صنایع بویلر و مخازن تحت فشار
بویلرهای صنعتی بزرگ که وظیفه تولید بخار با فشار بالا را بر عهده دارند، نقاط بحرانی متعددی در اتصالات خود دارند. دریچه‌های بازدید، اتصالات لوله‌کشی و شیرهای اطمینان نصب شده بر روی بویلرها باید با استفاده از پیچ‌هایی بسته شوند که ضریب انبساط حرارتی آن‌ها با بدنه بویلر هماهنگ بوده و در اثر حرارت آتش‌خوار بویلر، استحکام خود را از دست ندهند. گرید B16 استاندارد طلایی برای این بخش از تاسیسات محسوب می‌شود.

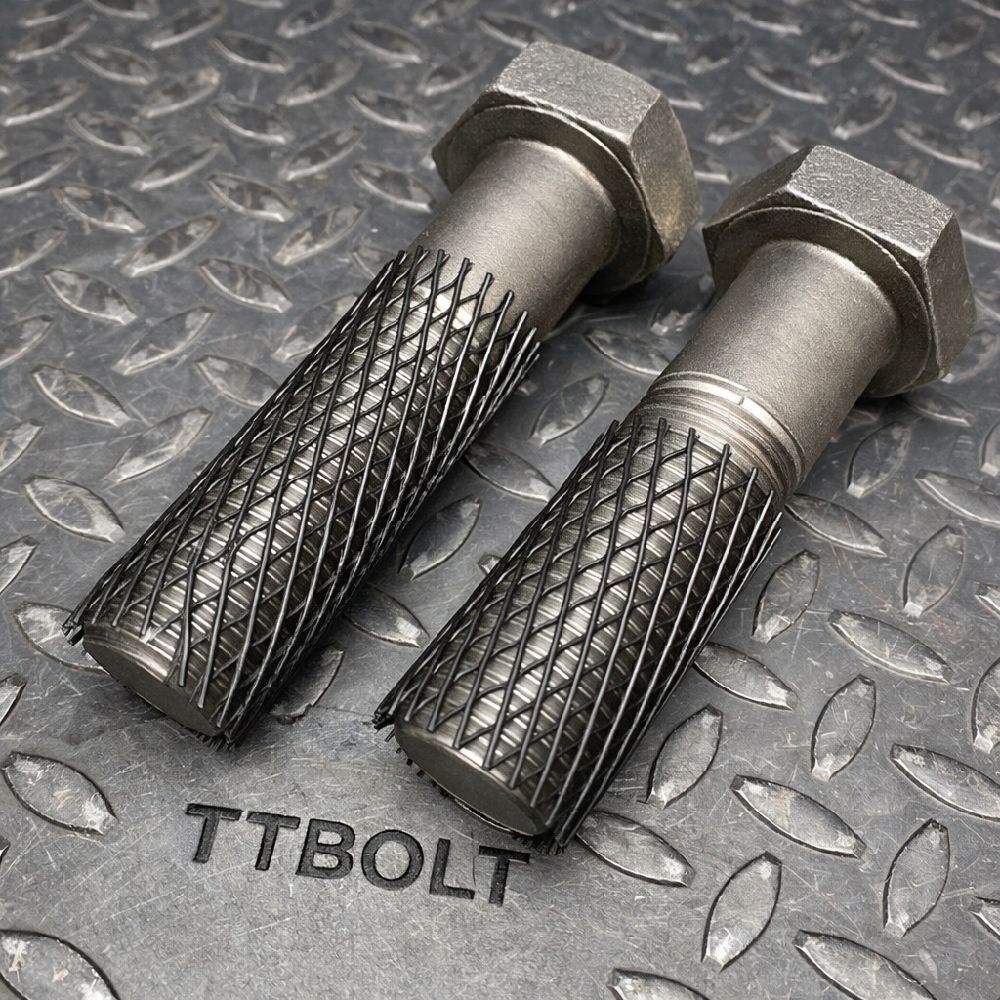

الزامات پوشش‌دهی و محافظت در برابر خوردگی
اگرچه فولاد آلیاژی B16 ذاتاً دارای استحکام مکانیکی بالایی است، اما مانند اکثر فولادهای کربنی و کم‌آلیاژ، در برابر زنگ‌زدگی و خوردگی اکسیداسیون آسیب‌پذیر است. در دماهای بالا، سرعت اکسیداسیون افزایش می‌یابد و اگر پیچ محافظت نشود، ممکن است به مرور زمان دچار خوردگی شده و به اصطلاح "گیرپاژ" کند یا قطر مؤثر آن کاهش یابد.
بنابراین، انتخاب پوشش مناسب برای پیچ‌های B16 به اندازه انتخاب خود متریال اهمیت دارد. پوشش انتخابی باید دو ویژگی متضاد را با هم داشته باشد: اول اینکه در برابر خوردگی محیطی مقاوم باشد و دوم اینکه خود پوشش در دماهای بالای عملیاتی (که B16 برای آن طراحی شده) نسوزد یا از بین نرود. بسیاری از پوشش‌های پلیمری معمولی در دماهای بالای ۴۰۰ درجه ذوب می‌شوند، بنابراین انتخاب‌ها محدودتر و تخصصی‌تر هستند.
پوشش‌های گالوانیزه گرم و سرد
برای دماهای پایین‌تر و محیط‌های مرطوب، گالوانیزه گرم یا سرد (آبکاری روی) گزینه‌ای رایج و اقتصادی است. این پوشش یک لایه محافظ فداشونده ایجاد می‌کند که از رسیدن رطوبت و اکسیژن به سطح فولاد جلوگیری می‌کند. با این حال، باید توجه داشت که پوشش روی (Zinc) محدودیت دمایی دارد و در دماهای بسیار بالا ممکن است عملکرد مناسبی نداشته باشد و حتی باعث تردی فلز پایه شود.
پوشش‌های پایه نیکل و سرامیک
برای دماهای بسیار بالا که نقطه قوت اصلی B16 است، پوشش‌های تخصصی‌تری مورد نیاز است. پوشش‌های الکترولس نیکل، داکرومات و پوشش‌های سرامیکی پیشرفته مقاومت حرارتی بسیار بالاتری نسبت به روی دارند. این پوشش‌ها علاوه بر جلوگیری از خوردگی، ضریب اصطکاک را نیز کنترل می‌کنند که در بستن صحیح پیچ و رسیدن به گشتاور (Torque) مناسب اهمیت زیادی دارد. استفاده از روان‌کارهای پایه مولیبدن نیز برای جلوگیری از جوش خوردن رزوه‌ها در دماهای بالا توصیه می‌شود.
نتیجه‌گیری
پیچ استاد بولت B16 مطابق با استاندارد ASTM A193، تنها یک قطعه اتصال‌دهنده ساده نیست، بلکه محصولی استراتژیک در مهندسی مواد محسوب می‌شود. ترکیب دقیق وانادیوم با کروم و مولیبدن، به همراه عملیات حرارتی پیشرفته، به این گرید اجازه می‌دهد تا در جهنمی از حرارت و فشار، جایی که دیگر فلزات تسلیم می‌شوند، استوار باقی بماند.
برای مهندسان طراح و مدیران پروژه، درک تفاوت‌های ظریف اما حیاتی بین B16 و گریدهای پایین‌تر مانند B7، مرز بین یک سیستم ایمن و یک حادثه صنعتی بالقوه است. اگرچه هزینه اولیه تأمین این پیچ‌ها بالاتر است، اما طول عمر، ضریب اطمینان و پایداری عملکردی که در سیستم‌های نیروگاهی و پتروشیمی ایجاد می‌کنند، این سرمایه‌گذاری را کاملاً توجیه‌پذیر می‌سازد. در نهایت، B16 نمادی از توانایی علم متالورژی در غلبه بر محدودیت‌های طبیعی مواد برای پیشبرد اهداف صنعتی بشر است.
گریدهای ASTM A193 در یک نگاه
B16 یکی از گریدهای استاندارد ASTM A193 است. جدول زیر خانواده‌ی گریدهای این استاندارد را بر اساس داده‌های کاتالوگ فنی تی‌تی‌بولت نشان می‌دهد:
| گرید | رده‌ی جنس | جایگاه کاربرد |
|---|---|---|
| B7 | فولاد آلیاژی کروم-مولیبدن | پرمصرف‌ترین گرید؛ کاربرد عمومی دما و فشار بالا |
| B7M | همان B7 با سختی کنترل‌شده‌ی پایین‌تر | محیط‌هایی که ترک‌خوردگی تنشی سولفیدی مطرح است |
| B16 | فولاد آلیاژی کروم-مولیبدن-وانادیوم | دمای کار بالاتر از محدوده‌ی متعارف B7 |
| B8 Class 1 | استنلس آستنیتی ۳۰۴ | مقاومت خوردگی؛ استحکام پایه |
| B8 Class 2 | استنلس ۳۰۴ کارسخت‌شده | همان مقاومت خوردگی با استحکام بالاتر |
| B8M Class 1 | استنلس آستنیتی ۳۱۶ | محیط کلریدی |
| B8M Class 2 | استنلس ۳۱۶ کارسخت‌شده | محیط کلریدی با استحکام بالاتر |
سایز و رزوه در استاندارد A193
A193 یک استاندارد اینچی است و سایزها با کسر اینچ و گام با تعداد دنده در اینچ (TPI) نوشته می‌شود. جدول زیر از داده‌های تأییدشده‌ی کاتالوگ فنی تی‌تی‌بولت است:
| سایز (اینچ) | دنده در اینچ (TPI) | سری رزوه |
|---|---|---|
| 1/2 | 13 | UNC |
| 5/8 | 11 | UNC |
| 3/4 | 10 | UNC |
| 7/8 | 9 | UNC |
| 1 | 8 | UNC |
| 1-1/8 | 8 | 8UN |
| 1-1/4 | 8 | 8UN |
| 1-3/8 | 8 | 8UN |
| 1-1/2 | 8 | 8UN |
| 1-5/8 | 8 | 8UN |
| 1-3/4 | 8 | 8UN |
| 1-7/8 | 8 | 8UN |
| 2 | 8 | 8UN |
| 2-1/4 | 8 | 8UN |
| 2-1/2 | 8 | 8UN |
| 2-3/4 | 8 | 8UN |
| 3 | 8 | 8UN |
| 3-1/4 | 8 | 8UN |
| 3-1/2 | 8 | 8UN |
| 3-3/4 | 8 | 8UN |
| 4 | 8 | 8UN |

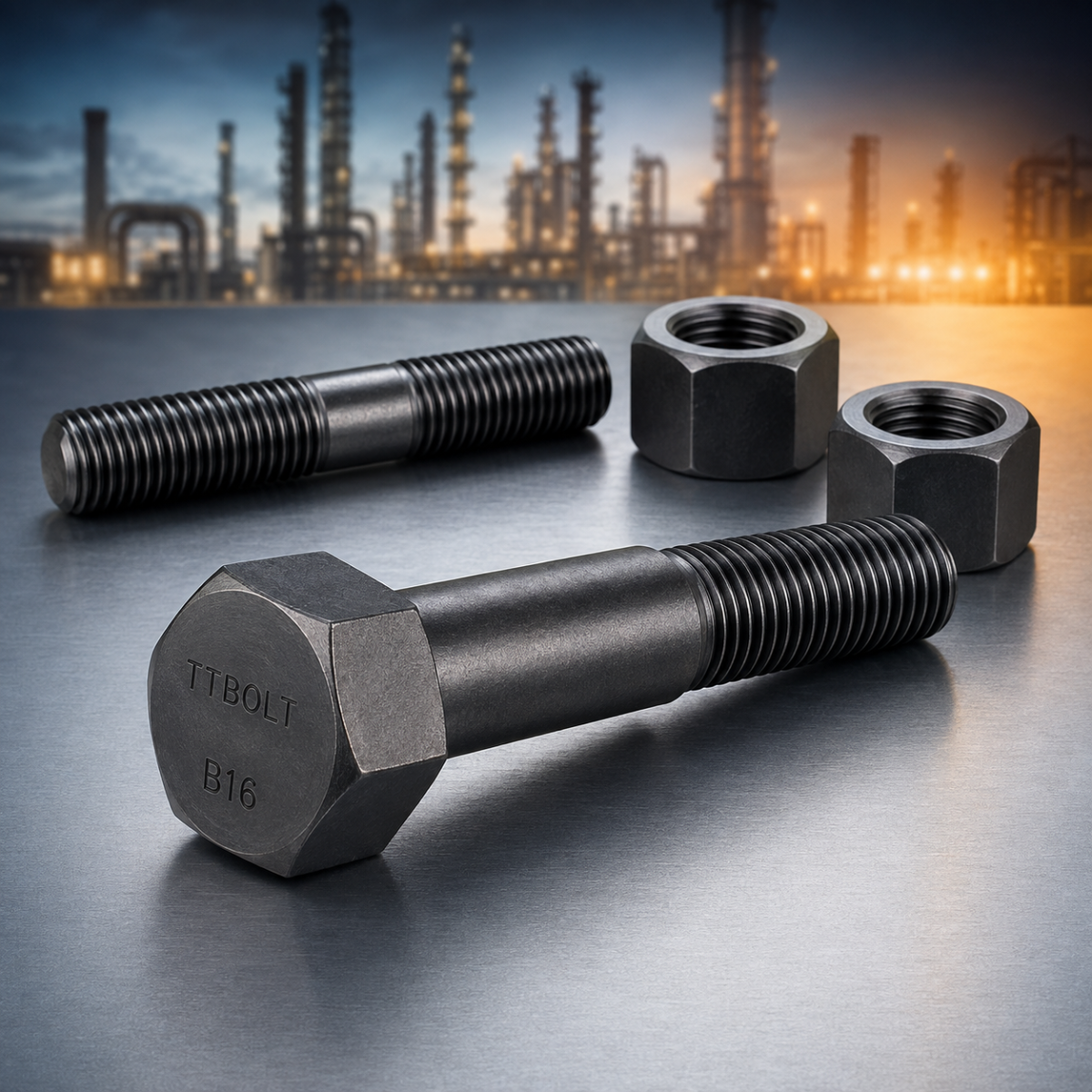

مهره‌ی متناظر: قاعده‌ی جفت‌شدن
پیچ A193 بدون مهره‌ی درست، اتصال کاملی نمی‌سازد. مهره‌ی متناظر از استاندارد ASTM A194 انتخاب می‌شود و قاعده‌ی متعارف جفت‌شدن این است:
- B7 و B16 معمولاً با مهره‌ی گرید 2H جفت می‌شوند.
- B7M با گرید 2HM — نسخه‌ی با سختی کنترل‌شده.
- B8 و B8M با مهره‌های استنلس متناظر (گریدهای ۸ و ۸M).
توجه کنید که A194 گرید ۱۶ هم دارد که برای کاربردهای دما بالا تعریف شده. انتخاب نهایی باید از مشخصات پروژه بیاید.
نکات اجرایی در اتصال دما بالا
- آب‌بندی مجدد پس از رسیدن به دمای کار. در دمای بالا خزش و واهلش اتفاق می‌افتد و پیش‌بار افت می‌کند. این یک رویه‌ی متعارف است، نه نشانه‌ی عیب.
- ضدگیرپاژ مقاوم به دما. بدون آن، بازکردن پس از چند سال کار در دمای بالا می‌تواند عملاً ناممکن شود.
- ترتیب بستن متقارن. در فلنج، بستن پلکانی و ضربدری تا رسیدن به گشتاور نهایی.
- گشتاور را از مشخصات فلنج بگیرید، نه از جدول عمومی — نوع واشر آب‌بندی روی عدد اثر مستقیم دارد.
- استفاده‌ی مجدد را محدود کنید. پیچی که چرخه‌های حرارتی و پیش‌بار بالا را تجربه کرده، خواص اولیه‌اش را ندارد.
راهنمای استعلام
- گرید — B7، B7M، B16، B8، B8M و کلاس آن.
- سایز، TPI و سری رزوه — UNC یا 8UN.
- طول کل و طول رزوه — در استاد بولت، طول رزوه‌ی هر سر جداگانه.
- مهره و واشر متناظر — گرید A194.
- دمای کار و محیط فرآیند.
- مدارک — گواهی مواد، گزارش آزمون و در آلیاژهای خاص، PMI.
برای استعلام موجودی، قیمت و امکان تولید با کارشناسان تی‌تی‌بولت تماس بگیرید.
سوالات متداول
پیچ B16 چیست؟
یکی از گریدهای استاندارد ASTM A193، از فولاد آلیاژی کروم-مولیبدن-وانادیوم، برای کار در دماهایی بالاتر از محدوده‌ی متعارف گرید B7.
فرق B7 و B16 چیست؟
ترکیب آلیاژی و در نتیجه رفتار دمایی. B16 وانادیوم دارد و برای دمای کار بالاتر انتخاب می‌شود. اگر دمای کار در محدوده‌ی B7 است، B16 هزینه‌ی بی‌دلیل است.
مهره‌ی متناظر B16 کدام است؟
معمولاً گرید 2H از استاندارد ASTM A194. انتخاب نهایی باید از مشخصات پروژه بیاید.
سری رزوه‌ی A193 چیست؟
در سایزهای کوچک‌تر UNC و از یک سایز به بالا 8UN با گام ثابت هشت دنده در اینچ. اشتباه‌گرفتن این دو، رزوه‌ای می‌دهد که جفت نمی‌شود.
چرا اتصال فلنجی داغ باید دوباره آب‌بندی شود؟
چون در دمای بالا خزش و واهلش رخ می‌دهد و پیش‌بار افت می‌کند. آب‌بندی مجدد پس از رسیدن به دمای کار رویه‌ی متعارفی است.
آیا می‌توان پیچ B16 را دوباره استفاده کرد؟
با احتیاط و طبق دستورالعمل پروژه. پیچی که چرخه‌های حرارتی و پیش‌بار بالا را تجربه کرده، خواص اولیه‌اش را ندارد.
