پیچ آلن: قهرمان کوچک و پنهان دنیای صنعت و فناوری

در دنیای به هم پیوسته اتصالات، پیچ‌ها نقشی حیاتی دارند، اما غالباً نادیده گرفته شده ایفا می‌کنند. آن‌ها قطعات را کنار هم نگه می‌دارند، سازه‌ها را مستحکم می‌کنند و به ماشین‌آلات اجازه می‌دهند با دقتی بی‌نظیر کار کنند. در میان این خانواده بزرگ، یک عضو خاص وجود دارد که به دلیل طراحی هوشمندانه و کارایی فوق‌العاده‌اش، به یک استاندارد طلایی در مهندسی مدرن تبدیل شده‌است: پیچ آلن. این پیچ که با حفره شش‌ضلعی داخلی خود شناخته می‌شود، بسیار فراتر از یک اتصال‌دهنده ساده است؛ این قطعه نمادی از دقت، استحکام و اطمینان است که در همه جا، از مبلمان خانگی گرفته تا موتورهای جت، حضور دارد. اما چه چیزی این پیچ کوچک را تا این حد متمایز و ضروری کرده‌است؟

تاریخچه و تولد یک نوآوری: پیچ آلن چگونه به وجود آمد؟

پیش از ظهور پیچ آلن، دنیای اتصالات صنعتی با چالش‌های جدی روبرو بود. پیچ‌های دوسو (شیاردار) و چهارسو، با وجود کاربرد گسترده، ضعف‌های ذاتی داشتند. مهم‌ترین مشکل، پدیده‌ای به نام "خروج از مرکز" یا لغزش (Cam-out) بود؛ جایی که ابزار (پیچ‌گوشتی) تحت فشار گشتاور بالا از شیار پیچ خارج می‌شد. این اتفاق نه تنها به سر پیچ و ابزار آسیب می‌زد، بلکه می‌توانست سطح قطعه کار را نیز خراب کند و اعمال گشتاور دقیق و بالا را تقریباً غیرممکن می‌ساخت. مهندسان و تولیدکنندگان به دنبال راه‌حلی بودند که هم اتصال قوی‌تری فراهم کند و هم فرآیند مونتاژ را ایمن‌تر و کارآمدتر سازد.

پاسخ این چالش در اوایل قرن بیستم و با ایده‌ای انقلابی متولد شد: انتقال مکانیزم چرخش از سطح خارجی به یک حفره داخلی. شرکت تولیدی آلن (Allen Manufacturing Company) در هارتفورد، کانکتیکات، در حدود سال ۱۹۱۰ فرآیندی را برای تولید پیچ‌هایی با یک حفره شش‌ضلعی داخلی به ثبت رساند. این طراحی جدید که به نام همین شرکت، پیچ آلن نام گرفت، بازی را تغییر داد. آچار مخصوص آن که به آچار آلن معروف است، کاملاً در داخل حفره قفل می‌شد و تمام نیروی گشتاور را به طور مساوی به شش وجه داخلی منتقل می‌کرد. این ویژگی لغزش را به کلی حذف کرد و به کاربران اجازه داد گشتاور بسیار بیشتری را با کنترل کامل اعمال کنند؛ موفقیتی که راه را برای طراحی‌های فشرده‌تر و مطمئن‌تر در صنایع مختلف هموار ساخت.

آناتومی یک قهرمان: چه چیزی پیچ آلن را متمایز می‌کند؟

مزیت اصلی پیچ آلن در طراحی منحصربه‌فرد در سر آن نهفته است. حفره شش‌ضلعی داخلی، نقطه تمایز کلیدی آن با سایر پیچ‌هاست. این طراحی مهندسی‌شده چندین مزیت عملکردی بنیادین ایجاد می‌کند که آن را به گزینه‌ای برتر در کاربردهای حساس تبدیل کرده‌است. برخلاف پیچ‌های دوسو یا چهارسو که نیرو را روی دو یا چهار نقطه متمرکز می‌کنند، پیچ آلن نیرو را به طور یکنواخت روی شش سطح داخلی پخش می‌کند. این توزیع بهینه تنش، خطر تغییر شکل سر پیچ (هرز شدن) را حتی تحت گشتاورهای بسیار بالا به شدت کاهش می‌دهد.

این ساختار همچنین امکان استفاده از ابزارهایی با دسته بلندتر (آچارهای آلن L شکل) را فراهم می‌کند که مانند یک اهرم عمل کرده و گشتاور اعمالی را بدون نیاز به نیروی زیاد، افزایش می‌دهند. یکی دیگر از مزایای مهم، ماهیت "بدون سر" یا "سر داخلی" این پیچ‌هاست. از آنجایی که ابزار به داخل پیچ وارد می‌شود، نیازی به فضای اضافی در اطراف سر پیچ برای قرارگیری ابزار نیست. این ویژگی به طراحان اجازه می‌دهد تا قطعات را در فضاهای بسیار تنگ و محدود نصب کنند؛ جایی که استفاده از آچارهای معمولی برای پیچ‌های شش‌گوش خارجی غیرممکن است. این قابلیت به ویژه در ساخت ماشین‌آلات پیچیده، تجهیزات الکترونیکی و صنایع خودروسازی حیاتی است.

دنیای متنوع پیچ‌های آلن: فراتر از یک شکل ساده

اگرچه همه پیچ‌های آلن از مکانیزم حفره شش‌ضلعی بهره می‌برند، اما بر اساس شکل سر و کاربردشان به انواع مختلفی تقسیم می‌شوند. این تنوع به مهندسان اجازه می‌دهد تا برای هر نیازی، از اتصال قطعات سنگین صنعتی گرفته تا نصب‌های ظریف و تزئینی، پیچ مناسب را انتخاب کنند. درک تفاوت‌های این مدل‌ها برای دستیابی به بهترین عملکرد و زیبایی ظاهری ضروری است.

هر کدام از این پیچ‌ها برای سناریوی خاصی طراحی شده‌اند و انتخاب صحیح، تضمین‌کننده ایمنی، دوام و کارایی اتصال خواهد بود.

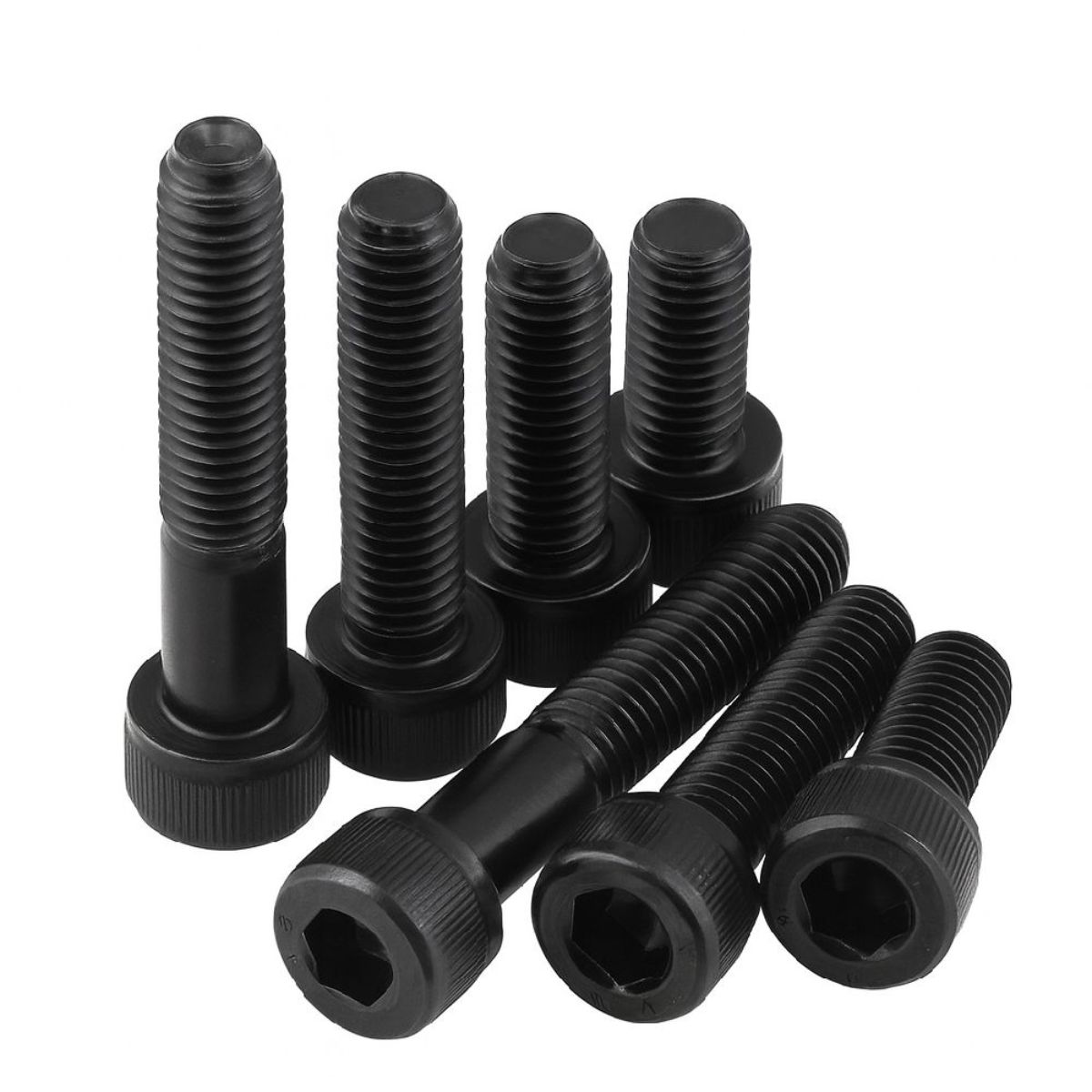

پیچ آلن سر استوانه‌ای (Socket Head Cap Screw)

این مدل، شناخته‌شده‌ترین و پرکاربردترین نوع پیچ آلن است. سر بلند و استوانه‌ای آن حداکثر تماس را با آچار فراهم می‌کند و برای کاربردهایی که به بالاترین میزان گشتاور و استحکام کششی نیاز دارند، ایده‌آل است. این پیچ‌ها معمولاً در حفره‌های خزینه‌کاری شده (Counterbore) قرار می‌گیرند تا سر آن‌ها هم‌سطح یا پایین‌تر از سطح قطعه کار قرار گیرد و ظاهری تمیز و بدون برآمدگی ایجاد کند. صنایع ماشین‌سازی، قالب‌سازی و تجهیزات سنگین، مصرف‌کنندگان اصلی این نوع پیچ هستند.

پیچ آلن سر خزینه یا سرتخت (Flat Head Socket Screw)

همان‌طور که از نامش پیداست، این پیچ دارای سری صاف و زاویه‌دار (معمولاً ۹۰ درجه) است که پس از نصب، کاملاً با سطح قطعه کار هم‌سطح می‌شود. این ویژگی آن را برای کاربردهایی که سطح نهایی باید کاملاً صاف و بدون هیچ‌گونه برآمدگی باشد، ضروری می‌سازد. از این پیچ‌ها در نجاری‌های دقیق، نصب لولاها، و اتصال قطعاتی که ممکن است با قطعات دیگر در تماس باشند یا نیاز به ظاهری زیبا و یکپارچه دارند، استفاده می‌شود.

پیچ آلن مغزی (Set Screw)

پیچ مغزی یک نوع خاص و بدون سر است. تمام بدنه آن رزوه شده و یک حفره آلن در یک انتهای آن قرار دارد. وظیفه اصلی این پیچ، محکم کردن یک قطعه در جای خود نسبت به قطعه‌ای دیگر است، نه اتصال دو قطعه به هم. برای مثال، از پیچ مغزی برای ثابت کردن یک پولی یا چرخ‌دنده روی یک شفت استفاده می‌شود. نوک این پیچ‌ها می‌تواند صاف، مخروطی یا کروی باشد تا به روش‌های مختلفی با سطح شفت درگیر شود و از لغزش آن جلوگیری کند.

علم مواد: از استیل معمولی تا آلیاژهای پیشرفته

استحکام و دوام یک پیچ آلن مستقیماً به ماده‌ای که از آن ساخته شده‌است، بستگی دارد. انتخاب آلیاژ مناسب بر اساس شرایط محیطی (مانند رطوبت و دما) و بارهای مکانیکی مورد انتظار، یک تصمیم مهندسی حیاتی است. تولیدکنندگان، این پیچ‌ها را در گریدهای مقاومتی و با مواد مختلفی عرضه می‌کنند تا پاسخگوی نیازهای گوناگون صنایع باشند.

از فولادهای کربنی ساده برای کاربردهای عمومی گرفته تا سوپرآلیاژها برای محیط‌های فوق‌العاده خشن، هر ماده ویژگی‌های منحصربه‌فردی را ارائه می‌دهد. درک این تفاوت‌ها به انتخاب هوشمندانه‌تر و افزایش طول عمر و ایمنی سازه کمک شایانی می‌کند.

فولاد آلیاژی (Alloy Steel)

این ماده، متداول‌ترین انتخاب برای پیچ‌های آلن با مقاومت بالاست. با افزودن عناصری مانند کروم، مولیبدن و نیکل به فولاد و انجام عملیات حرارتی، خواص مکانیکی آن به شدت بهبود می‌یابد. این پیچ‌ها معمولاً با یک پوشش اکسید سیاه برای محافظت در برابر خوردگی عرضه می‌شوند. مقاومت آن‌ها بر اساس گریدهایی مانند 8.8، 10.9 و 12.9 (طبق استاندارد ISO) طبقه‌بندی می‌شود. عدد قبل از ممیز نشان‌دهنده حداقل استحکام کششی (بر حسب مگاپاسکال ضربدر ۱۰۰) و عدد بعد از آن، نسبت استحکام تسلیم به استحکام کششی است. گرید 12.9 بالاترین مقاومت را داشته و در کاربردهای فوق سنگین مانند موتور خودرو و ماشین‌آلات صنعتی به کار می‌رود. برای گرید 8.8 از دو آلیاژ که در بازار با نام های  CK45 و MO40 میتوان استفاده کرد که Mo40 انتخاب بهتری میباشد البته CK45 هم میتواند پاسخ گوی این گرید باشد. و همچنین برای گرید 10.9 میتوان از MO40 با عملیات سخت کاری دیگر استفاده کرد و در برخی موارد خاص برای گرید 12.9 میتوان از خوانواده VCN استفاده کرد (VCN ها متفاوت هستند برای مثال VCN 150 یکی از اعضای این خوانواده است). فولاد‌های آلیاژِ اصولا برای محیط‌های معمولی استفاده میشوند که در آن مقاومت خوبی را از پیچ انتظار داریم.

پیچ آلن استیل (Stainless Steel)

وقتی مقاومت در برابر خوردگی اولویت اصلی باشد، پیچ آلن استیل بهترین گزینه است. این آلیاژ که حاوی حداقل ۱۰.۵ درصد کروم است، یک لایه اکسید کروم غیرفعال و مقاوم روی سطح خود ایجاد می‌کند که از زنگ‌زدگی جلوگیری می‌نماید. گریدهای رایج آن شامل استیل ۳۰۴ (A2) برای مصارف عمومی و محیط‌های مرطوب، و استیل ۳۱۶ (A4) است که با افزودن مولیبدن، مقاومت فوق‌العاده‌ای در برابر کلریدها و محیط‌های خورنده مانند آب شور دریا و مواد شیمیایی دارد. این ویژگی‌ها آن را برای صنایع دریایی، غذایی و تجهیزات پزشکی ایده‌آل می‌سازد.

پیچ‌های آلن خاص و آلیاژهای ویژه

برای کاربردهای بسیار تخصصی، از آلیاژهای پیشرفته استفاده می‌شود. به عنوان مثال، پیچ آلن ضد خزش (Anti-Creep) از آلیاژهایی ساخته می‌شود که مقاومت خود را در دماهای بسیار بالا حفظ می‌کنند و در توربین‌های گازی و موتورهای جت کاربرد دارند. پیچ‌های تیتانیومی به دلیل نسبت استحکام به وزن فوق‌العاده بالا، در صنایع هوافضا و تجهیزات ورزشی حرفه‌ای استفاده می‌شوند. آلیاژهای دیگری مانند برنج نیز برای کاربردهای الکتریکی یا محیط‌های غیرمغناطیسی و ضدجرقه به کار می‌روند. یکی از متریال‌های مورد استفاده برای آلن‌های زد خزش متریال X22 میباشد.

استانداردهای جهانی و کاربردهای شگفت‌انگیز

برای اطمینان از کیفیت، سازگاری و قابلیت تعویض‌پذیری در سراسر جهان، تولید پیچ‌های آلن تابع استانداردهای دقیقی مانند ISO (سازمان بین‌المللی استانداردسازی)، DIN (مؤسسه استاندارد آلمان) و ANSI/ASME (استانداردهای آمریکا) است. برای مثال، استاندارد ISO 4762 ابعاد و مشخصات پیچ‌های آلن سر استوانه‌ای را تعریف می‌کند. هنگام خرید، توجه به این استانداردها، در کنار انتخاب صحیح قطر، طول، گام رزوه و جنس، تضمین‌کننده عملکرد صحیح اتصال است.

استاندارد DIN برای انواع پیچ آلن: DIN912 برای آلن‌های معمولی، DIN 7991 برای پیچ‌های سر خزینه، ِDIN 913 و DIN 915 برای آلن‌های مغزی.

کاربرد این پیچ‌ها بسیار فراتر از تصور است. آن‌ها در مونتاژ مبلمان بسته‌بندی شده (مانند محصولات ایکیا)، تنظیم و تعمیر دوچرخه‌ها، موتور خودروها، تجهیزات الکترونیکی دقیق، رباتیک، تجهیزات پزشکی و حتی ماهواره‌ها و فضاپیماها حضور دارند. در هر جایی که نیاز به یک اتصال محکم، قابل اعتماد و فشرده باشد، پیچ آلن به عنوان یک راه‌حل مهندسی بی‌رقیب خودنمایی می‌کند. برای درک بهتر تفاوت‌های کاربردی، جدول زیر می‌تواند راهنمای مفیدی باشد.

در نهایت، پیچ آلن نمونه‌ای برجسته از این است که چگونه یک طراحی هوشمندانه و ساده می‌تواند تأثیری شگرف بر دنیای مهندسی و فناوری بگذارد. این اتصال‌دهنده کوچک و فروتن، با فراهم آوردن امکان اعمال گشتاور بالا، افزایش ایمنی و قابلیت استفاده در فضاهای محدود، به ستون فقرات بسیاری از سازه‌ها و ماشین‌آلات مدرن تبدیل شده‌است. از این پس، هرگاه با یک آچار آلن در دست، قطعه‌ای را محکم می‌کنید، به یاد داشته باشید که در حال استفاده از میراثی بیش از یک قرن نوآوری مهندسی هستید که بی‌صدا اما با اقتدار، دنیای ما را به هم متصل نگه داشته است.

سایز آچار آلن برای هر استاندارد

در پیچ آلن، سایز آچار از جدول همان استاندارد گرفته می‌شود و در یک سایز رزوه‌ی مشترک لزوماً یکی نیست — چون پیچ خزینه‌ای فضای کمتری برای سوکت دارد و پیچ مغزی سوکتی متناسب با قطر خودش. جدول زیر از داده‌های تأییدشده‌ی کاتالوگ فنی تی‌تی‌بولت است:

ردیف خالی یعنی آن سایز در دامنه‌ی آن استاندارد نیست. داشتن ست کامل آچار آلن برای کار با این خانواده ضروری است.

و ابعاد سر پیچ آلن استوانه‌ای، که در طراحی خزینه لازم می‌شود:

چرا سوکت هرز می‌شود — و چطور جلویش را بگیریم

شایع‌ترین خرابی این خانواده، گردشدن سوکت است. برخلاف تصور رایج، علت اصلی گشتاور زیاد نیست:

1. آچار کامل وارد نشده. علت شماره‌یک. وقتی فقط بخشی از طول آچار درگیر است، تمام بار روی همان بخش می‌افتد و لبه‌ها را می‌تراشد.
2. سوکت تمیز نیست. گرد، رنگ یا براده در ته سوکت مانع نشستن کامل آچار می‌شود — که به حالت اول برمی‌گردد.
3. لبه‌ی آچار ساییده است. آچار پخ‌شده روی سوکت سالم، همان کاری را می‌کند که سوکت خراب با آچار سالم.
4. آچار اینچی در سوکت متریک یا برعکس. اندازه‌ها نزدیک‌اند و آچار وارد می‌شود، ولی لقی دارد و در اولین گشتاور، لبه را می‌خورد.

کجا آلن، کجا شش‌گوش؟

راهنمای سفارش

1. شماره استاندارد — DIN 912 (استوانه‌ای)، DIN 7991 (خزینه‌ای)، DIN 913 و خانواده‌ی مغزی، یا معادل ISO.
2. سایز، گام و طول — و توجه کنید در پیچ خزینه‌ای، طول از روی سر اندازه‌گیری می‌شود.
3. کلاس استحکام — و در کلاس‌های بالا، توجه به پوشش و ترک‌زایی هیدروژنی.
4. جنس — فولاد آلیاژی، استنلس A2 یا A4.
5. پوشش — و در سایزهای ریز، توجه به اثر ضخامت پوشش بر سوکت.

برای استعلام موجودی و قیمت با کارشناسان تی‌تی‌بولت تماس بگیرید.

سوالات متداول

سایز آچار آلن برای پیچ M8 چند است؟

در جدول این صفحه سوکت هر سایز برای DIN 912، DIN 7991 و DIN 913 از داده‌های تأییدشده آمده است. توجه کنید که در یک سایز رزوه‌ی مشترک، این سه لزوماً یکی نیستند.

چرا سوکت پیچ آلن هرز می‌شود؟

بیشترین علت، وارد نشدن کامل آچار یا تمیز نبودن سوکت است — نه گشتاور زیاد. لبه‌ی ساییده‌ی آچار و اشتباه‌گرفتن آچار اینچی و متریک هم از علل رایج است.

پیچ آلن هرز شده را چطور باز کنیم؟

به ترتیب کم‌ریسک: آچار تورکس یک سایز بزرگ‌تر با ضربه، اکسترکتور، جوش‌دادن مهره روی سر، و در نهایت مته‌کاری.

مزیت اصلی پیچ آلن چیست؟

فضای شعاعی لازم ندارد و سر می‌تواند کامل در خزینه فرو برود. به همین دلیل در طراحی‌های جمع‌وجور و سطوح تمیز انتخاب اول است.

پیچ آلن برای فضای باز مناسب است؟

با احتیاط. سوکت محل تجمع آب و آلودگی است و پس از مدتی آچار در آن نمی‌نشیند. یا سر را بپوشانید یا سراغ درایو بیرونی بروید.
