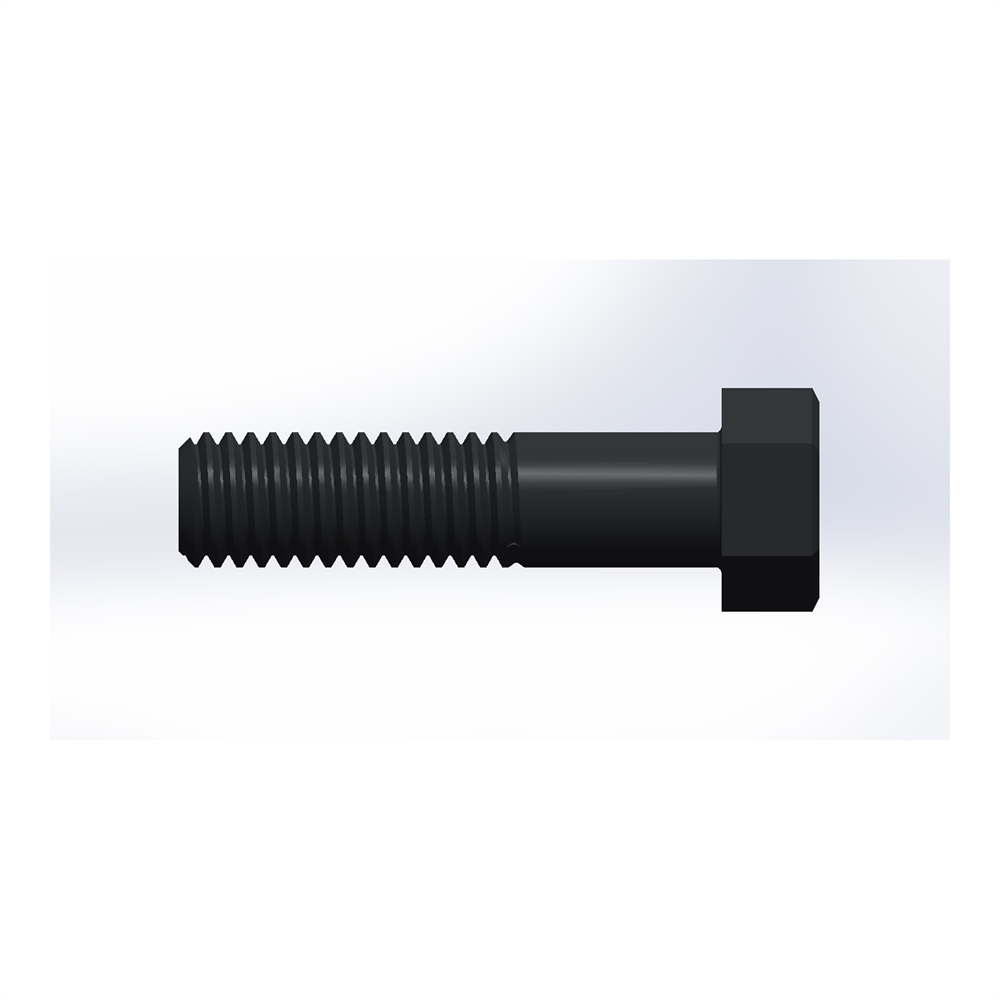

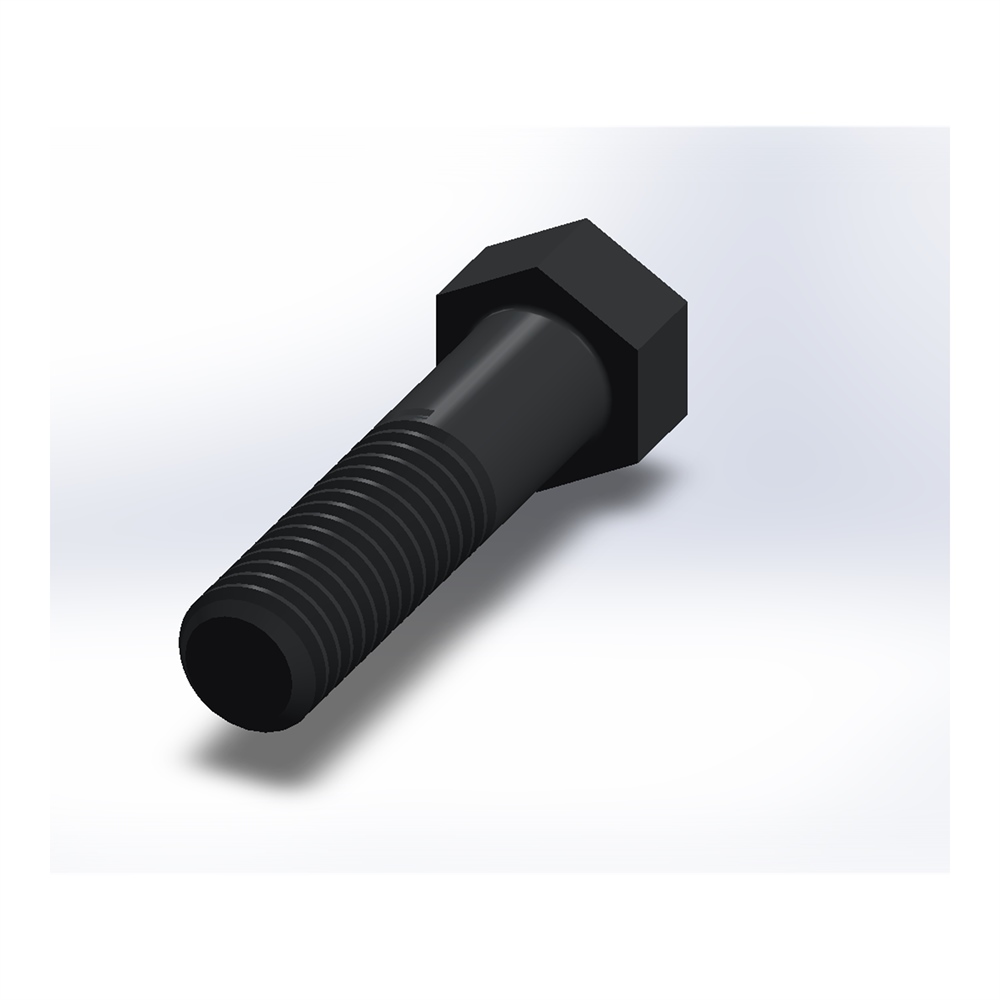

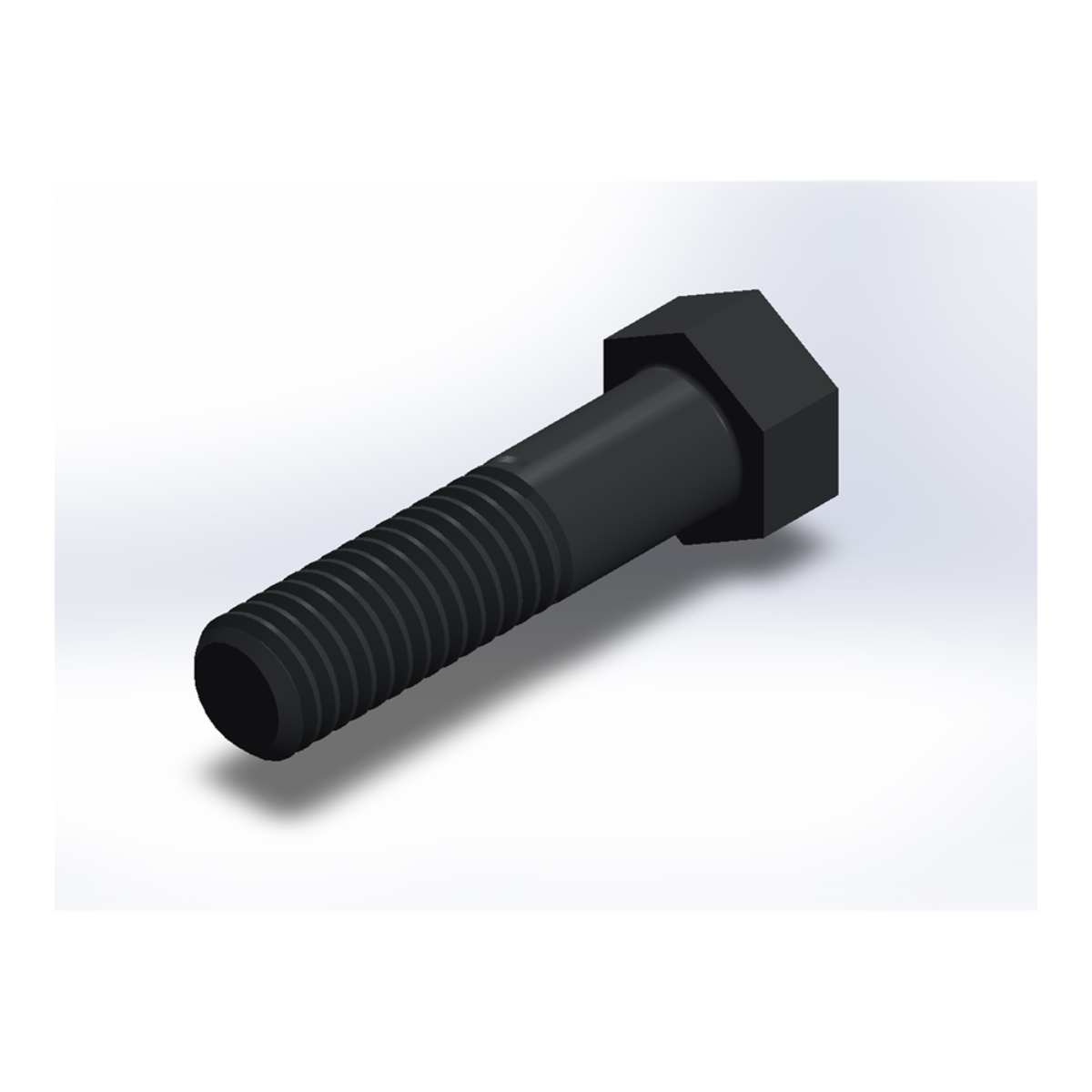

پیچ ششگوش ASME B18.2.1 گرید A سایز 7/16 × 1-3/4 اینچ، رزوه UNC 14 TPI، آبکاری روی تولید کننده: TT BOLT شناسه کالا در انبار: TTB-ASMEB18.2.1-A-0438X175-UNC-14TPI-ZN افزودن به فهرست مقایسه پیشنهاد به دوستان پیچ ششگوش ASME B18.2.1 گرید Aسایز: 7/16 × 1-3/4 اینچرزوه: UNC 14 TPIطول رزوه: 1-1/8 اینچعرض آچارخور: 5/8 اینچارتفاع گل: 5/16 اینچمتریال: فولاد کربنیپوشش: آبکاری رویوزن نظری: 41.849 گرم/عدد پیچ ششگوش ASME B18.2.1 گرید A سایز 7/16 × 1-3/4 اینچ، رزوه UNC 14 TPI، آبکاری روی یک پیچ ششگوش اینچی مطابق ASME B18.2.1 است که توسط TT BOLT تولید و تأمین میشود.این واریانت دقیقاً با سایز 7/16 × 1-3/4 اینچ، رزوه UNC 14 TPI، متریال فولاد کربنی، گرید A و پوشش آبکاری روی تعریف شده است.مشخصات فنی همین محصولاستانداردASME B18.2.1نوع محصولپیچ ششگوشسایز7/16 × 1-3/4 اینچرزوهUNC 14 TPIجهت رزوهراستگردطول رزوه1-1/8 اینچعرض آچارخور5/8 اینچارتفاع گل5/16 اینچمتریالفولاد کربنیگریدAپوششآبکاری رویوزن نظری هر عدد41.849 گرم/عددوزن نظری ۱۰۰ عدد4.1849 کیلوگرم/۱۰۰ عددنکات سفارش و قیمتگذاریپیش از سفارش، سایز 7/16 × 1-3/4 اینچ، رزوه UNC 14 TPI، گرید A و پوشش آبکاری روی کنترل شود. وزن درجشده نظری است و برای برآورد قیمت کاربرد دارد؛ وزن نهایی ممکن است با توجه به تلرانسهای ابعادی، پخ، شعاع زیر گل و ضخامت پوشش کمی تغییر کند. مشخصات محصول نقشه و اطلاعات فنی دانلود فایلها مشخصات محصول نام ویژگی مقدار ویژگی استاندارد (Standard) ASME B18.2.1 نوع محصول (Product Type) پیچ ششگوش طول رزوه (Thread Length) ۱-۱/۸ اینچ عرض آچارخور (Width Across Flats) ۵/۸ اینچ ارتفاع گل (Head Height) ۵/۱۶ اینچ متریال (Material) فولاد کربنی گرید / کلاس مقاومتی (Property Class / Grade) A پوشش (Finish) آبکاری روی سیستم اندازهگیری (Unit System) اینچ وزن نظری (Estimated Weight) ۴۱٫۸۴۹ گرم/عدد رزوه نوع رزوه (Thread Type) UNC گام رزوه (Thread Pitch) ۱۴ رزوه در اینچ (TPI) جهت رزوه (Thread Direction) راستگرد ابعاد قطر (Diameter) ۷/۱۶ طول (Length) 1-3/4 in فایل اطلاعات فنی موجود است. TT BOLTIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASME B18.2.1 Revisionv0.16.7 StatusMaster Review فارسی English PARAMETRIC DIMENSIONAL SCHEMATIC پیچ ششگوش ASME B18.2.1 7/16-14 UNC x 1.75 in | Grade A | پوشش Zinc Plated نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامتر نماد حداقل حداکثر / اسمی واحد قطر اسمیd - 0.438in قطر بدنهds 0.421 0.452in طول پیچL - 1.750in طول رزوهLT - 1.125in گام رزوهP - 0.071429in عرض آچارخورF 0.603 0.625in عرض روی گوشههاG 0.687 0.722in ارتفاع سر پیچH 0.272 0.316in مشخصات محصول رزوه7/16-14 UNC RH TPI13 گریدA پوششZinc Plated متریالCarbon Steel فرم رزوهUnified 60 deg یادداشتهای فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks تولید میشوند. 3. مقادیر ابعادی از همان پارامترهای مهندسی Configuration گرفته میشوند. 4. نقشه ابعادی شماتیک در مرحله بعد بهصورت خروجی مستقل اضافه خواهد شد. شماره قطعه TTB-ASMEB18.2.1-A-0438X175-UNC-14TPI-ZN PARAMETRIC DIMENSIONAL SCHEMATIC HEX BOLT - ASME B18.2.1 7/16-14 UNC x 1.75 in | Grade A | Zinc Plated Finish ACTUAL PRODUCT VIEWS ISO REAR SIDE DIMENSIONAL DATA ParameterSymbolMinMax / NominalUnit Nominal diameterd - 0.438in Body diameterds 0.421 0.452in Bolt lengthL - 1.750in Thread lengthLT - 1.125in Thread pitchP - 0.071429in Width across flatsF 0.603 0.625in Width across cornersG 0.687 0.722in Head heightH 0.272 0.316in PRODUCT SPECIFICATION Thread7/16-14 UNC RH TPI13 GradeA FinishZinc Plated MaterialCarbon Steel Thread formUnified 60 deg GENERAL NOTES 1. Dimensions are in inches unless otherwise specified. 2. Product images are generated from the TT BOLT SolidWorks master model. 3. Dimensional values come from the same engineering parameters used for this configuration. 4. The standalone dimensioned schematic will be added in the next stage. Part Number TTB-ASMEB18.2.1-A-0438X175-UNC-14TPI-ZN PDF اطلاعات فنی در حال بررسی... دانلود PDF فایل SolidWorks در حال بررسی... دانلود SolidWorks Engineering / ASMEB18.2.1 / TTB-ASMEB18.2.1-A-0438X175-UNC-14TPI-ZN
