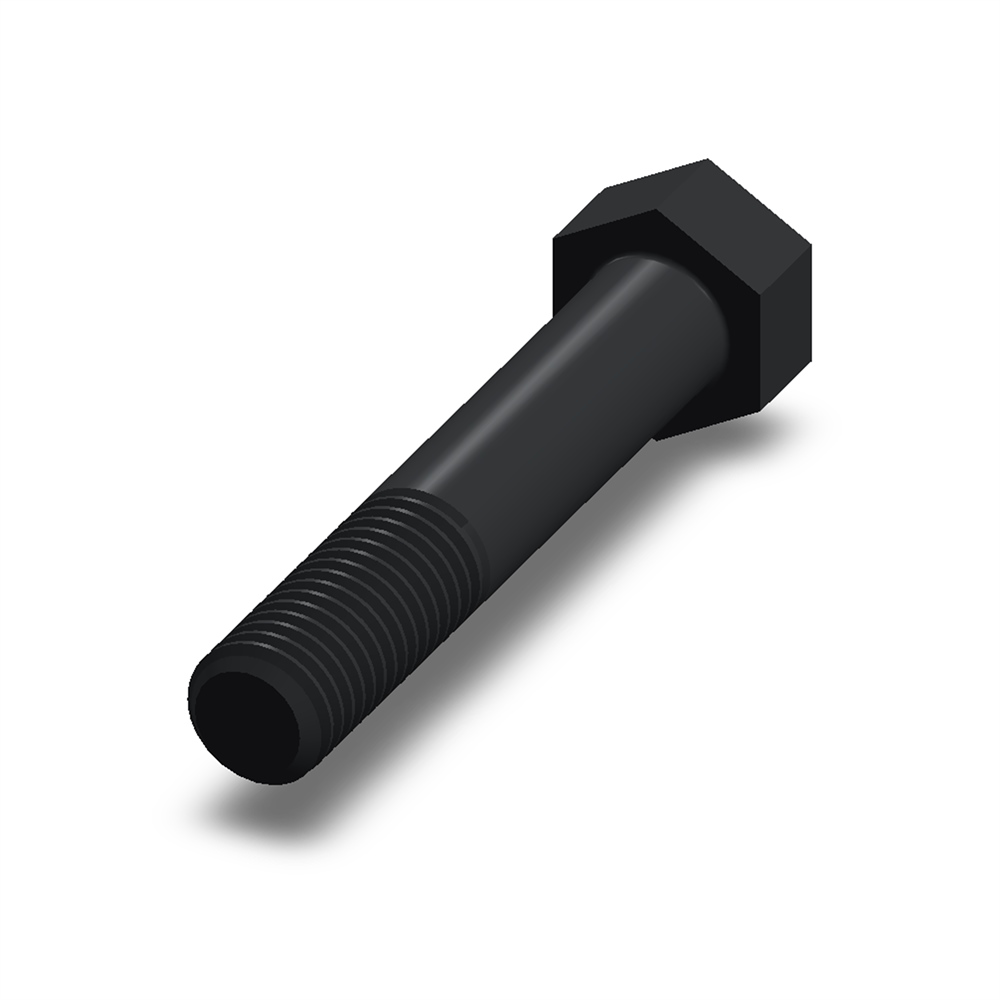

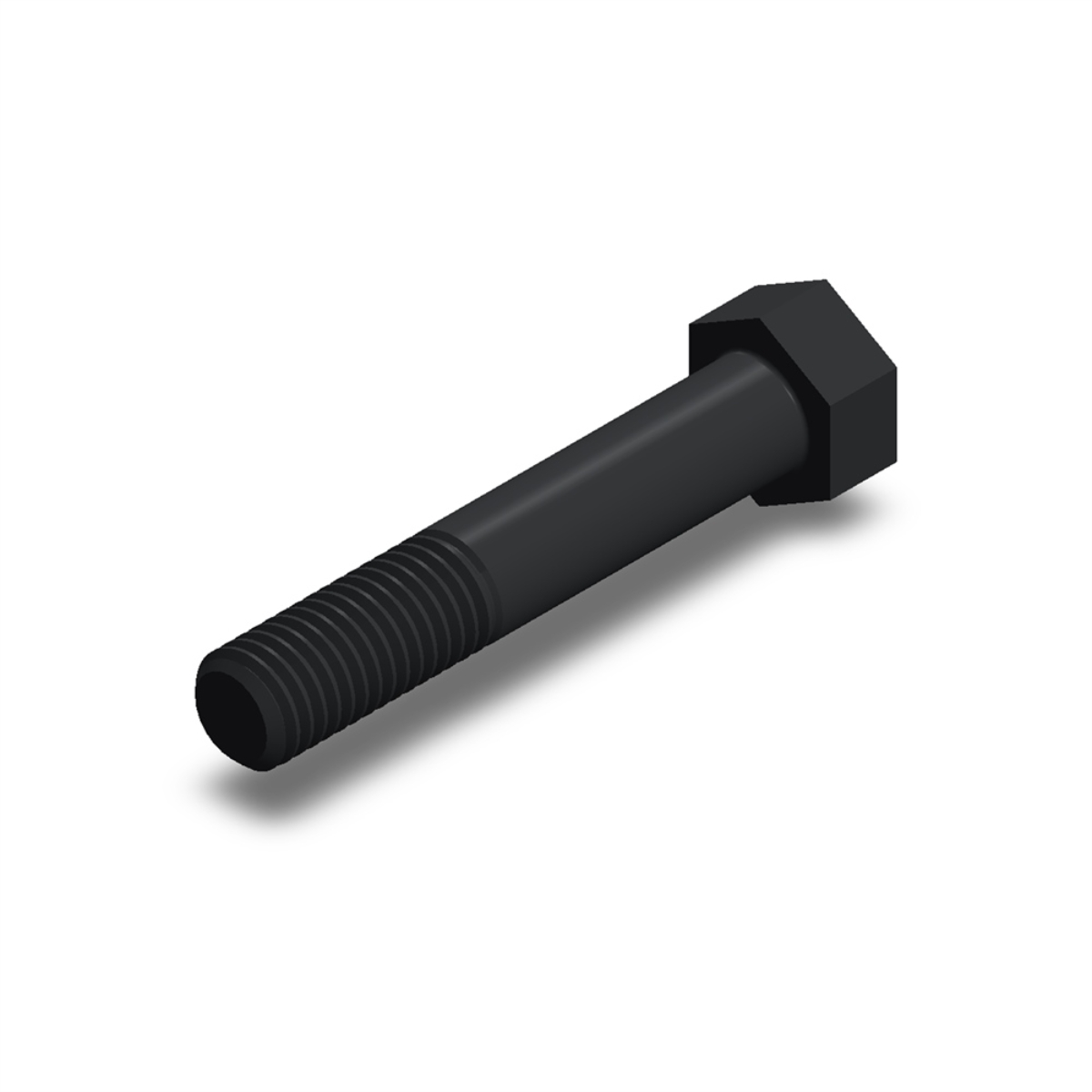

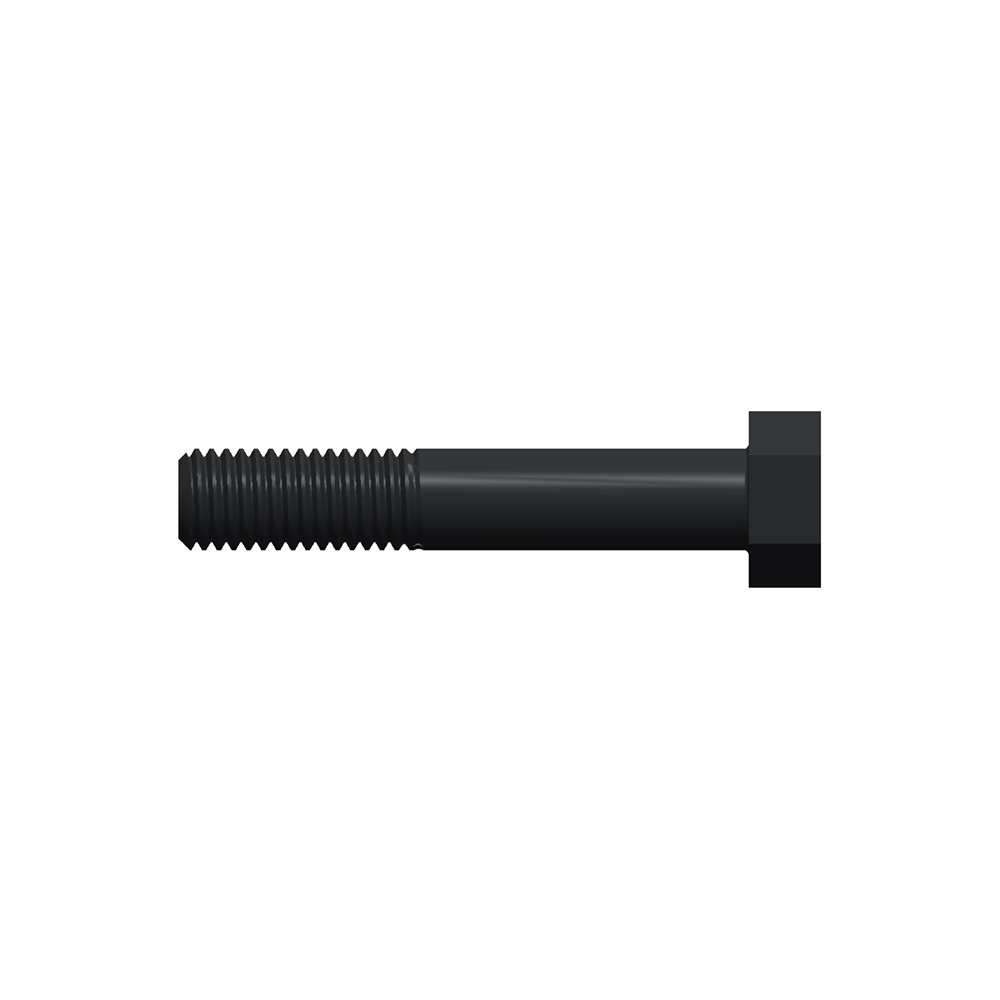

پیچ ششگوش ASME B18.2.1 گرید A سایز 5/8 × 3-1/2 اینچ، رزوه UNC 11 TPI، گالوانیزه گرم تولید کننده: TT BOLT شناسه کالا در انبار: TTB-ASMEB18.2.1-A-0625X350-UNC-11TPI-HDG افزودن به فهرست مقایسه پیشنهاد به دوستان پیچ ششگوش ASME B18.2.1 گرید Aسایز: 5/8 × 3-1/2 اینچرزوه: UNC 11 TPIطول رزوه: 1-1/2 اینچعرض آچارخور: 15/16 اینچارتفاع گل: 7/16 اینچمتریال: فولاد کربنیپوشش: گالوانیزه گرموزن نظری: 166.641 گرم/عدد پیچ ششگوش ASME B18.2.1 گرید A سایز 5/8 × 3-1/2 اینچ، رزوه UNC 11 TPI، گالوانیزه گرم یک پیچ ششگوش اینچی مطابق ASME B18.2.1 است که توسط TT BOLT تولید و تأمین میشود.این واریانت دقیقاً با سایز 5/8 × 3-1/2 اینچ، رزوه UNC 11 TPI، متریال فولاد کربنی، گرید A و پوشش گالوانیزه گرم تعریف شده است.مشخصات فنی همین محصولاستانداردASME B18.2.1نوع محصولپیچ ششگوشسایز5/8 × 3-1/2 اینچرزوهUNC 11 TPIجهت رزوهراستگردطول رزوه1-1/2 اینچعرض آچارخور15/16 اینچارتفاع گل7/16 اینچمتریالفولاد کربنیگریدAپوششگالوانیزه گرموزن نظری هر عدد166.641 گرم/عددوزن نظری ۱۰۰ عدد16.6641 کیلوگرم/۱۰۰ عددنکات سفارش و قیمتگذاریپیش از سفارش، سایز 5/8 × 3-1/2 اینچ، رزوه UNC 11 TPI، گرید A و پوشش گالوانیزه گرم کنترل شود. وزن درجشده نظری است و برای برآورد قیمت کاربرد دارد؛ وزن نهایی ممکن است با توجه به تلرانسهای ابعادی، پخ، شعاع زیر گل و ضخامت پوشش کمی تغییر کند. مشخصات محصول نقشه و اطلاعات فنی دانلود فایلها مشخصات محصول نام ویژگی مقدار ویژگی استاندارد (Standard) ASME B18.2.1 نوع محصول (Product Type) پیچ ششگوش طول رزوه (Thread Length) ۱-۱/۲ اینچ عرض آچارخور (Width Across Flats) ۱۵/۱۶ اینچ ارتفاع گل (Head Height) ۷/۱۶ اینچ متریال (Material) فولاد کربنی گرید / کلاس مقاومتی (Property Class / Grade) A پوشش (Finish) گالوانیزه گرم سیستم اندازهگیری (Unit System) اینچ وزن نظری (Estimated Weight) ۱۶۶٫۶۴۱ گرم/عدد رزوه نوع رزوه (Thread Type) UNC گام رزوه (Thread Pitch) ۱۱ رزوه در اینچ (TPI) جهت رزوه (Thread Direction) راستگرد ابعاد قطر (Diameter) ۵/۸ طول (Length) ۳-۱/۲ اینچ فایل اطلاعات فنی موجود است. TT BOLTIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASME B18.2.1 Revisionv0.16.7 StatusMaster Review فارسی English PARAMETRIC DIMENSIONAL SCHEMATIC پیچ ششگوش ASME B18.2.1 5/8-11 UNC x 3.5 in | Grade A | پوشش Hot Dip Galvanized نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامتر نماد حداقل حداکثر / اسمی واحد قطر اسمیd - 0.625in قطر بدنهds 0.605 0.642in طول پیچL - 3.500in طول رزوهLT - 1.500in گام رزوهP - 0.090909in عرض آچارخورF 0.906 0.938in عرض روی گوشههاG 1.033 1.083in ارتفاع سر پیچH 0.378 0.444in مشخصات محصول رزوه5/8-11 UNC RH TPI13 گریدA پوششHot Dip Galvanized متریالCarbon Steel فرم رزوهUnified 60 deg یادداشتهای فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks تولید میشوند. 3. مقادیر ابعادی از همان پارامترهای مهندسی Configuration گرفته میشوند. 4. نقشه ابعادی شماتیک در مرحله بعد بهصورت خروجی مستقل اضافه خواهد شد. شماره قطعه TTB-ASMEB18.2.1-A-0625X350-UNC-11TPI-HDG PARAMETRIC DIMENSIONAL SCHEMATIC HEX BOLT - ASME B18.2.1 5/8-11 UNC x 3.5 in | Grade A | Hot Dip Galvanized Finish ACTUAL PRODUCT VIEWS ISO REAR SIDE DIMENSIONAL DATA ParameterSymbolMinMax / NominalUnit Nominal diameterd - 0.625in Body diameterds 0.605 0.642in Bolt lengthL - 3.500in Thread lengthLT - 1.500in Thread pitchP - 0.090909in Width across flatsF 0.906 0.938in Width across cornersG 1.033 1.083in Head heightH 0.378 0.444in PRODUCT SPECIFICATION Thread5/8-11 UNC RH TPI13 GradeA FinishHot Dip Galvanized MaterialCarbon Steel Thread formUnified 60 deg GENERAL NOTES 1. Dimensions are in inches unless otherwise specified. 2. Product images are generated from the TT BOLT SolidWorks master model. 3. Dimensional values come from the same engineering parameters used for this configuration. 4. The standalone dimensioned schematic will be added in the next stage. Part Number TTB-ASMEB18.2.1-A-0625X350-UNC-11TPI-HDG PDF اطلاعات فنی در حال بررسی... دانلود PDF فایل SolidWorks در حال بررسی... دانلود SolidWorks Engineering / ASMEB18.2.1 / TTB-ASMEB18.2.1-A-0625X350-UNC-11TPI-HDG
