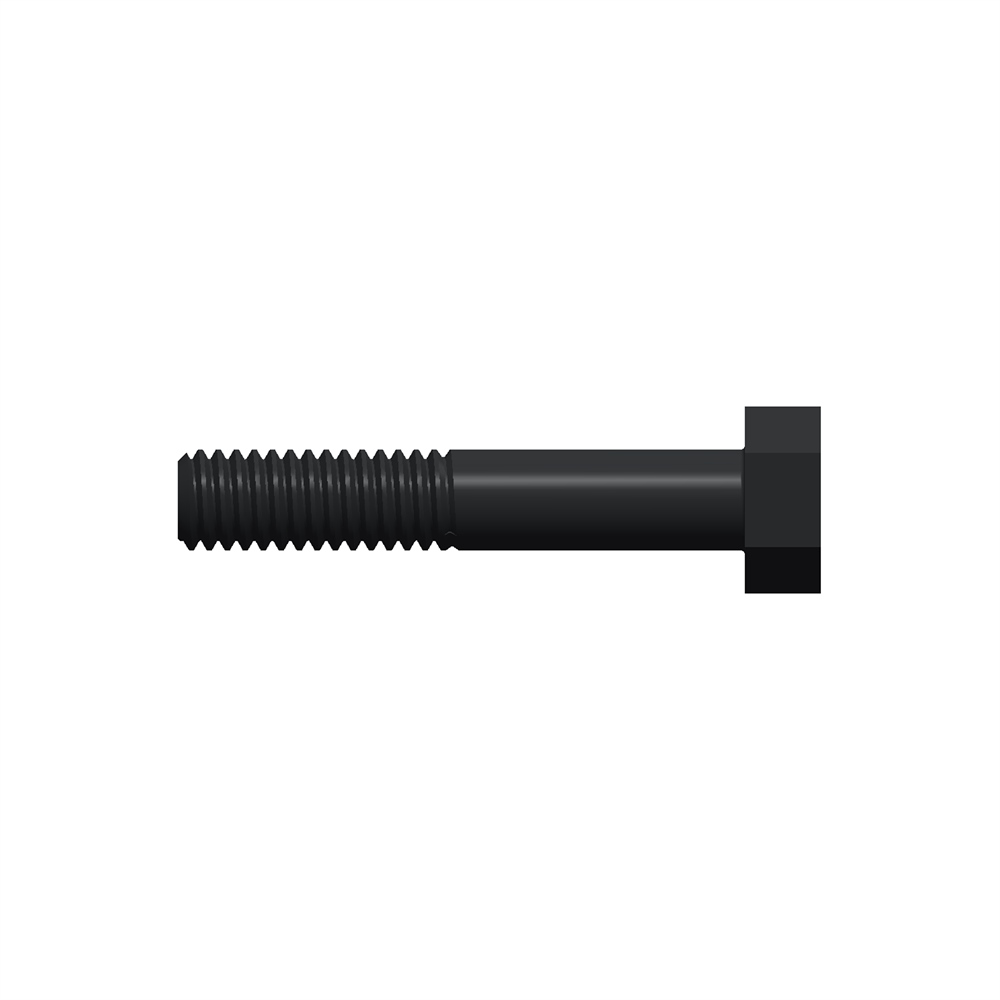

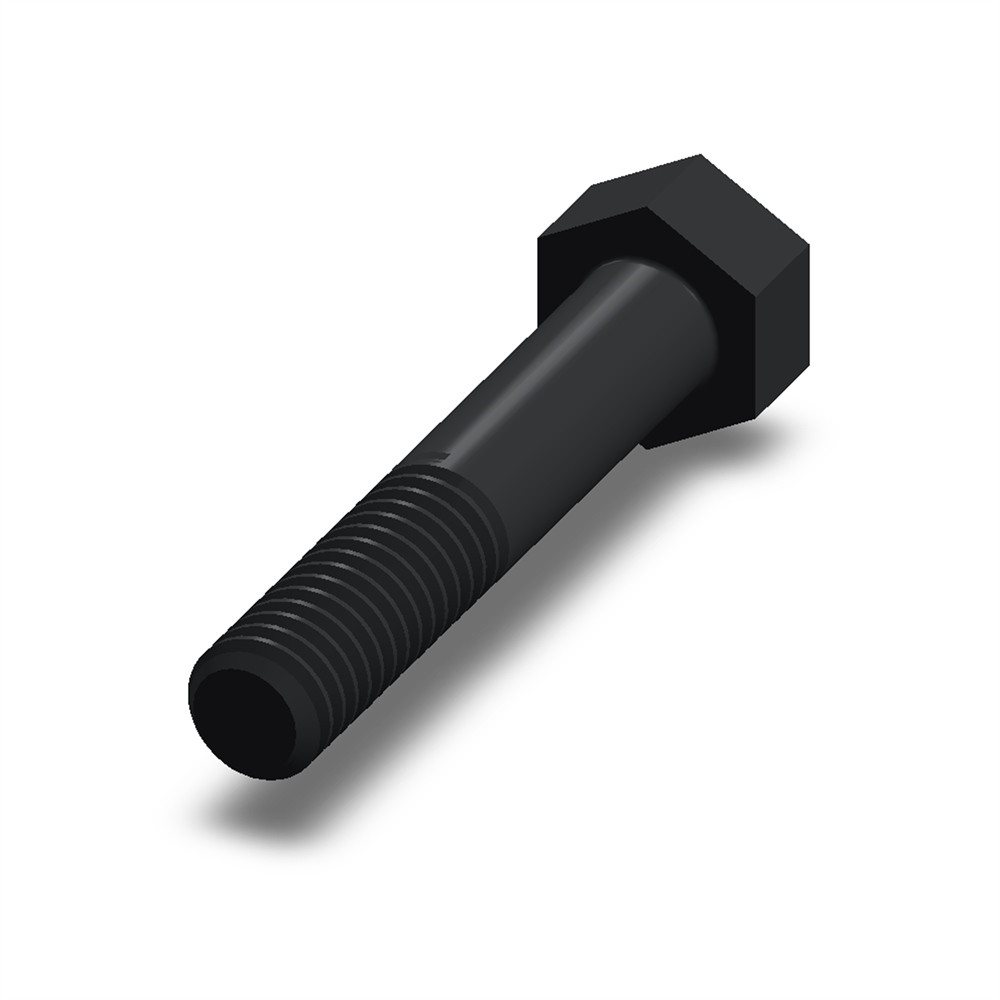

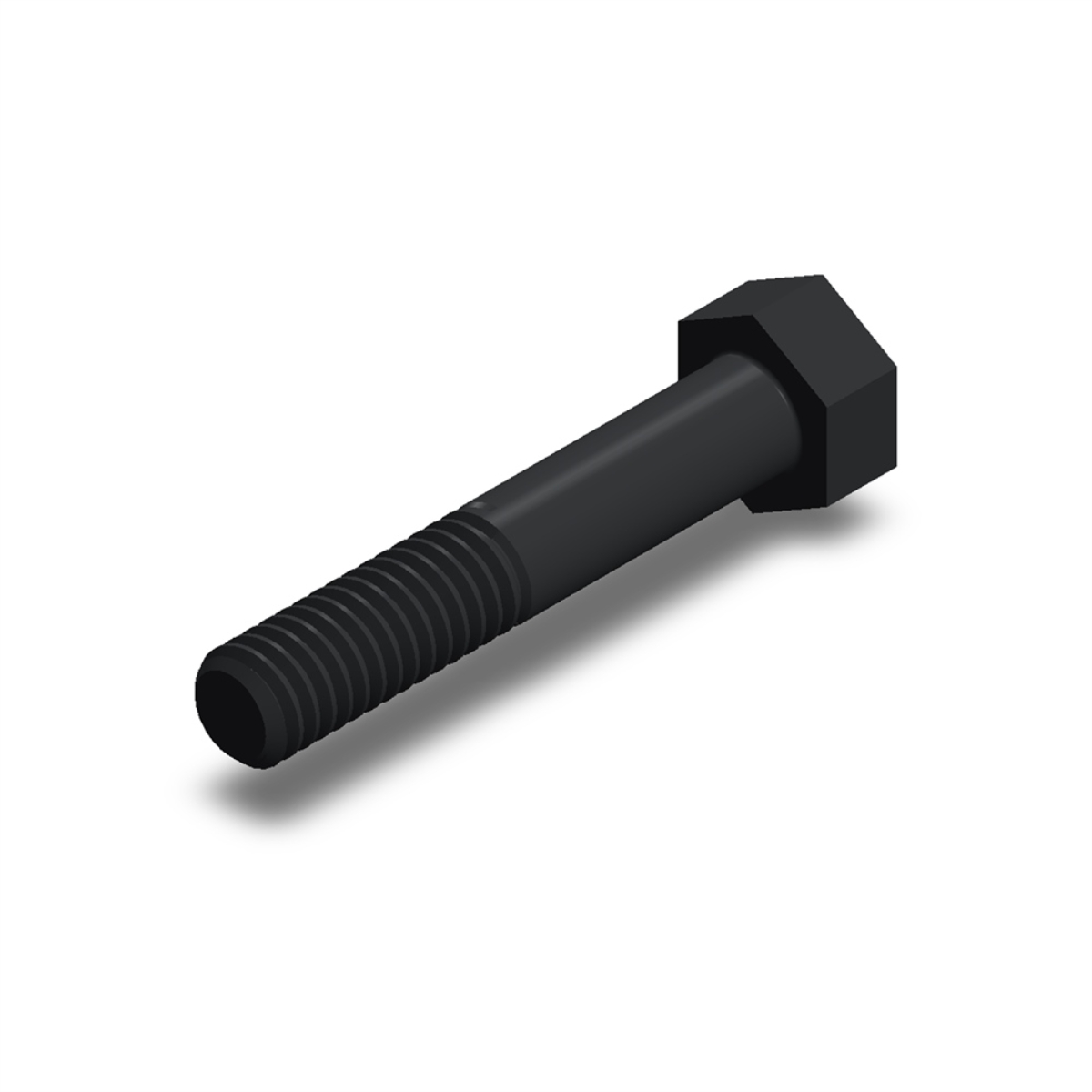

پیچ ششگوش ASME B18.2.1 گرید A سایز 5/16 × 1-3/4 اینچ، رزوه UNC 18 TPI، گالوانیزه گرم تولید کننده: تی تی بولت شناسه کالا در انبار: TTB-ASMEB18.2.1-A-0313X175-UNC-18TPI-HDG افزودن به فهرست مقایسه پیشنهاد به دوستان پیچ ششگوش ASME B18.2.1 گرید Aسایز: 5/16 × 1-3/4 اینچرزوه: UNC 18 TPIطول رزوه: 7/8 اینچعرض آچارخور: 1/2 اینچارتفاع گل: 15/64 اینچمتریال: فولاد کربنیپوشش: گالوانیزه گرموزن نظری: 21.278 گرم/عدد پیچ ششگوش ASME B18.2.1 گرید A سایز 5/16 × 1-3/4 اینچ، رزوه UNC 18 TPI، گالوانیزه گرم یک پیچ ششگوش اینچی مطابق ASME B18.2.1 است که توسط TT BOLT تولید و تأمین میشود.این واریانت دقیقاً با سایز 5/16 × 1-3/4 اینچ، رزوه UNC 18 TPI، متریال فولاد کربنی، گرید A و پوشش گالوانیزه گرم تعریف شده است.مشخصات فنی همین محصولاستانداردASME B18.2.1نوع محصولپیچ ششگوشسایز5/16 × 1-3/4 اینچرزوهUNC 18 TPIجهت رزوهراستگردطول رزوه7/8 اینچعرض آچارخور1/2 اینچارتفاع گل15/64 اینچمتریالفولاد کربنیگریدAپوششگالوانیزه گرموزن نظری هر عدد21.278 گرم/عددوزن نظری ۱۰۰ عدد2.1278 کیلوگرم/۱۰۰ عددنکات سفارش و قیمتگذاریپیش از سفارش، سایز 5/16 × 1-3/4 اینچ، رزوه UNC 18 TPI، گرید A و پوشش گالوانیزه گرم کنترل شود. وزن درجشده نظری است و برای برآورد قیمت کاربرد دارد؛ وزن نهایی ممکن است با توجه به تلرانسهای ابعادی، پخ، شعاع زیر گل و ضخامت پوشش کمی تغییر کند. مشخصات محصول نقشه و اطلاعات فنی دانلود فایلها مشخصات محصول نام ویژگی مقدار ویژگی استاندارد ASME B18.2.1 نوع محصول پیچ ششگوش طول رزوه ۷/۸ اینچ عرض آچارخور ۱/۲ اینچ ارتفاع گل ۱۵/۶۴ اینچ متریال فولاد کربنی گرید / کلاس مقاومتی A پوشش گالوانیزه گرم سیستم اندازهگیری اینچ وزن نظری ۲۱٫۲۷۸ گرم/عدد رزوه نوع رزوه UNC گام رزوه ۱۸ رزوه در اینچ (TPI) جهت رزوه راستگرد ابعاد قطر ۵/۱۶ طول ۱-۳/۴ اینچ فایل اطلاعات فنی موجود است. TT BOLTIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASME B18.2.1 Revisionv0.16.7 StatusMaster Review فارسی English PARAMETRIC DIMENSIONAL SCHEMATIC پیچ ششگوش ASME B18.2.1 5/16-18 UNC x 1.75 in | Grade A | پوشش Hot Dip Galvanized نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامتر نماد حداقل حداکثر / اسمی واحد قطر اسمیd - 0.313in قطر بدنهds 0.298 0.324in طول پیچL - 1.750in طول رزوهLT - 0.875in گام رزوهP - 0.055556in عرض آچارخورF 0.484 0.500in عرض روی گوشههاG 0.552 0.577in ارتفاع سر پیچH 0.195 0.235in مشخصات محصول رزوه5/16-18 UNC RH TPI13 گریدA پوششHot Dip Galvanized متریالCarbon Steel فرم رزوهUnified 60 deg یادداشتهای فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks تولید میشوند. 3. مقادیر ابعادی از همان پارامترهای مهندسی Configuration گرفته میشوند. 4. نقشه ابعادی شماتیک در مرحله بعد بهصورت خروجی مستقل اضافه خواهد شد. شماره قطعه TTB-ASMEB18.2.1-A-0313X175-UNC-18TPI-HDG PARAMETRIC DIMENSIONAL SCHEMATIC HEX BOLT - ASME B18.2.1 5/16-18 UNC x 1.75 in | Grade A | Hot Dip Galvanized Finish ACTUAL PRODUCT VIEWS ISO REAR SIDE DIMENSIONAL DATA ParameterSymbolMinMax / NominalUnit Nominal diameterd - 0.313in Body diameterds 0.298 0.324in Bolt lengthL - 1.750in Thread lengthLT - 0.875in Thread pitchP - 0.055556in Width across flatsF 0.484 0.500in Width across cornersG 0.552 0.577in Head heightH 0.195 0.235in PRODUCT SPECIFICATION Thread5/16-18 UNC RH TPI13 GradeA FinishHot Dip Galvanized MaterialCarbon Steel Thread formUnified 60 deg GENERAL NOTES 1. Dimensions are in inches unless otherwise specified. 2. Product images are generated from the TT BOLT SolidWorks master model. 3. Dimensional values come from the same engineering parameters used for this configuration. 4. The standalone dimensioned schematic will be added in the next stage. Part Number TTB-ASMEB18.2.1-A-0313X175-UNC-18TPI-HDG PDF اطلاعات فنی در حال بررسی... دانلود PDF فایل SolidWorks در حال بررسی... دانلود SolidWorks Engineering / ASMEB18.2.1 / TTB-ASMEB18.2.1-A-0313X175-UNC-18TPI-HDG
