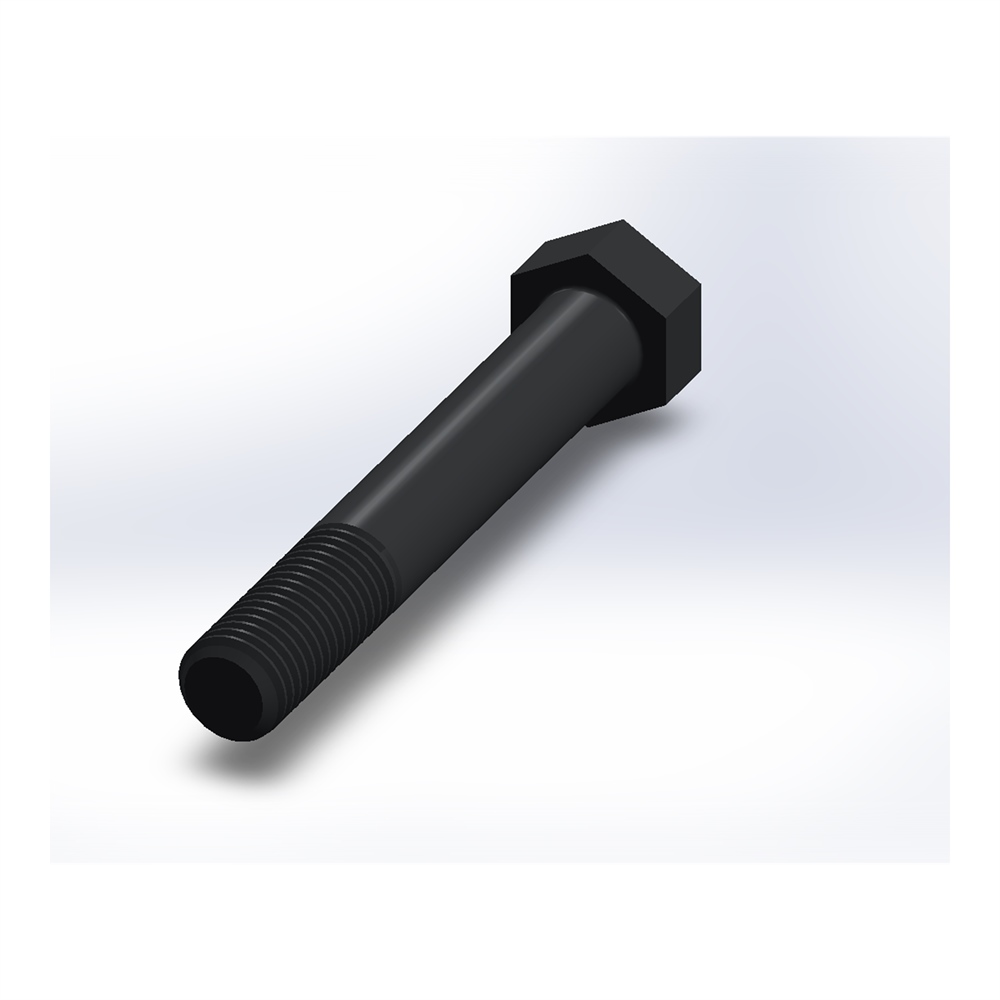

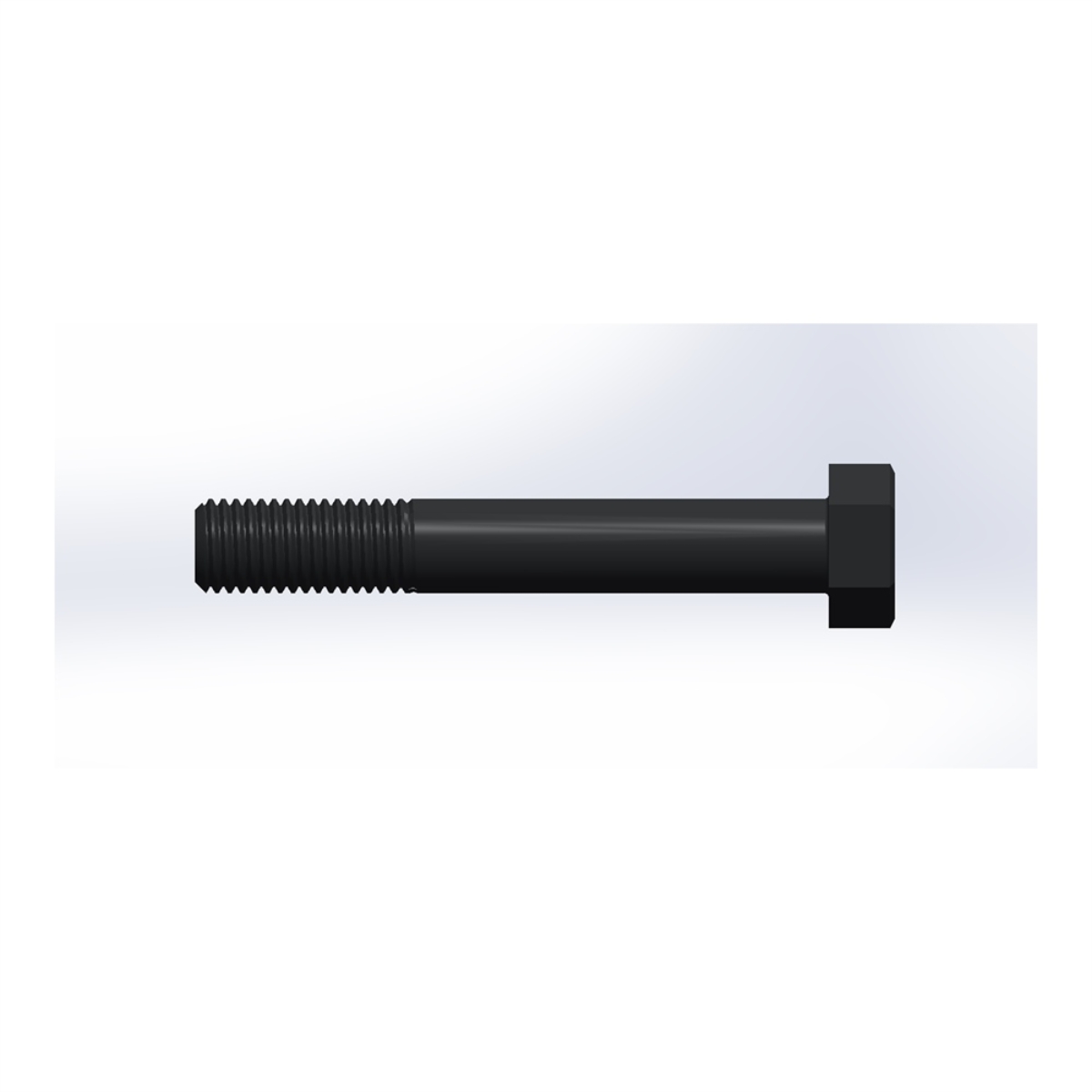

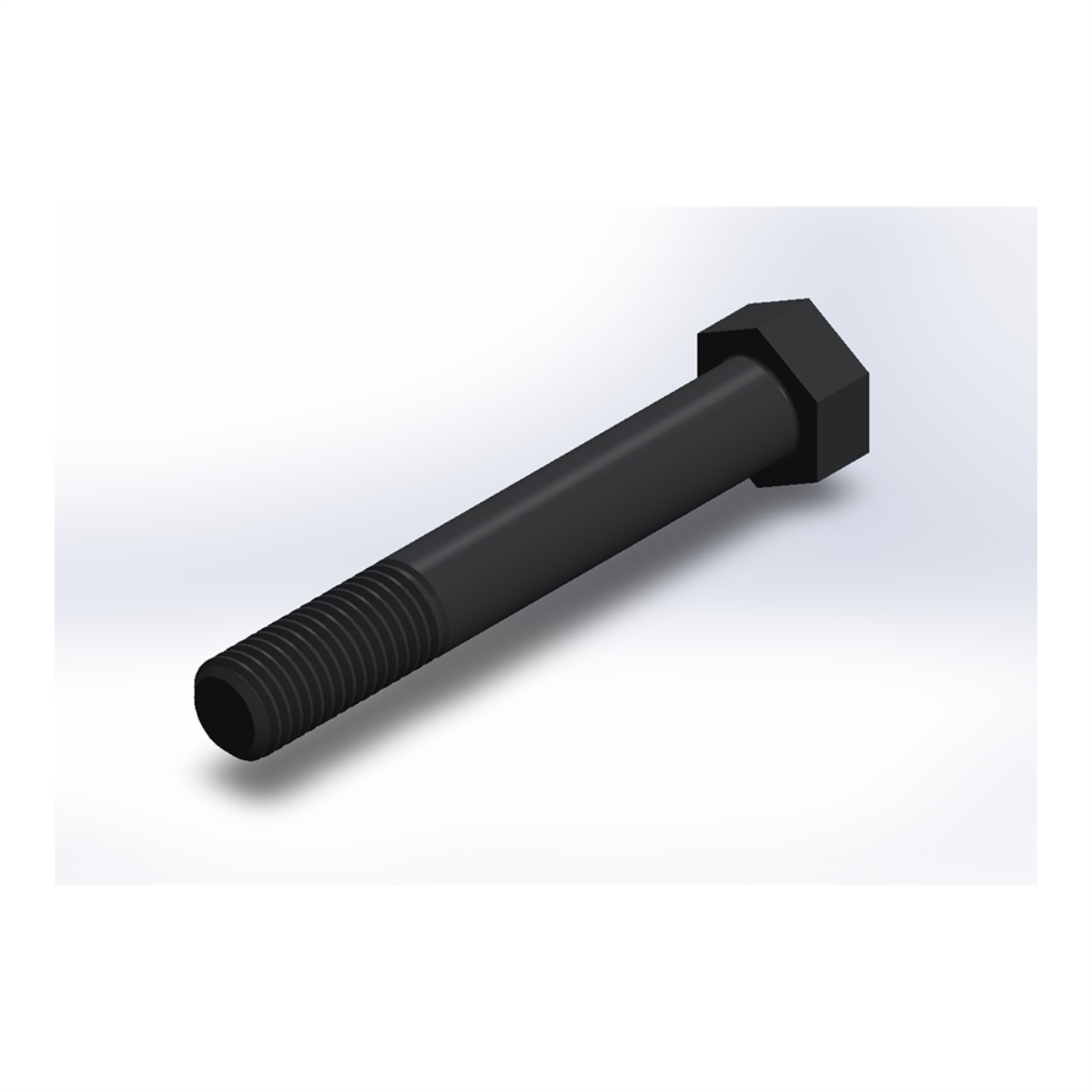

پیچ ششگوش ASME B18.2.1 گرید A سایز 3/4 × 5 اینچ، رزوه UNC 10 TPI، ساده تولید کننده: TTBOLT شناسه کالا در انبار: TTB-ASMEB18.2.1-A-075X500-UNC-10TPI-PL افزودن به فهرست مقایسه پیشنهاد به دوستان پیچ ششگوش ASME B18.2.1 گرید Aسایز: 3/4 × 5 اینچرزوه: UNC 10 TPIطول رزوه: 1-3/4 اینچعرض آچارخور: 1-1/8 اینچارتفاع گل: 17/32 اینچمتریال: فولاد کربنیپوشش: سادهوزن نظری: 334.167 گرم/عدد یک پیچ ششگوش اینچی مطابق ASME B18.2.1 است که توسط TTBolt تولید و تأمین می‌شود.این واریانت دقیقاً با سایز 3/4 × 5 اینچ، رزوه UNC 10 TPI راست‌گرد، متریال فولاد کربنی، گرید A و پوشش ساده تعریف شده است. وزن نظری هر عدد 334.167 گرم/عدد است.نکات سفارش و قیمتگذاریپیش از سفارش، سایز 3/4 × 5 اینچ، رزوه UNC 10 TPI، گرید A و پوشش ساده کنترل شود. وزن درج‌شده نظری است و برای برآورد قیمت کاربرد دارد؛ وزن نهایی ممکن است با توجه به تلرانس‌های ابعادی، پخ، شعاع زیر گل و ضخامت پوشش کمی تغییر کند. نقشه و اطلاعات فنی دانلود PDF اطلاعات فنی دانلود فایل SolidWorks برگه اطلاعات فنی TTBoltIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASMEB18.2.1 GradeA Issued2026-10-05 فارسی English نقشه ابعادی شماتیک پیچ ششگوش ASME B18.2.1 گرید A سایز 3/4 × 5 اینچ، رزوه UNC 10 TPI، ساده 3/4 x 5 in | A | پوشش Plain نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامترنماد حداقلحداکثر / اسمی واحد قطر اسمیd-0.75in گام رزوهn-10TPI عرض آچارخورs-1.125in ارتفاع سرk-0.524in طولl-5in مشخصات محصول رزوه3/4 10 TPI UNC جهت رزوهراست‌گرد گریدA پوششPlain متریالCarbon Steel فرم رزوهUnified 60 deg یادداشت‌های فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks و با همان پارامترهای این ردیف تولید می‌شوند. 3. مقادیر حداقل و حداکثر از جدول ابعادی ASMEB18.2.1 گرفته شده‌اند؛ جایی که استاندارد تلرانس تعریف نکرده، تنها مقدار اسمی درج شده است. 4. وزن‌های درج‌شده در فروشگاه نظری‌اند و برای برآورد قیمت کاربرد دارند. شماره قطعهTTB-ASMEB18.2.1-A-075X500-UNC-10TPI-PL PARAMETRIC DIMENSIONAL SCHEMATIC Hex Bolt - ASMEB18.2.1 3/4 x 5 in | A | Plain Finish ACTUAL PRODUCT VIEWS ISO Rear Side DIMENSION TABLE ParameterSymbol MinMax / Nominal Unit Nominal diameterd-0.75in Threads per inchn-10TPI Width across flatss-1.125in Head heightk-0.524in Lengthl-5in PRODUCT DATA Thread3/4 10 TPI UNC Thread directionRight hand GradeA FinishPlain MaterialCarbon Steel Thread formUnified 60 deg TECHNICAL NOTES 1. All dimensions are in inches unless stated otherwise. 2. Product views are generated from the SolidWorks master using the parameters of this row. 3. Minimum and maximum values are taken from the ASMEB18.2.1 dimension table; where the standard defines no tolerance, only the nominal value is shown. 4. Catalog weights are theoretical and intended for price estimation. Part numberTTB-ASMEB18.2.1-A-075X500-UNC-10TPI-PL مشخصات محصول نام ویژگی مقدار ویژگی استاندارد (Standard) ASME B18.2.1 نوع محصول (Product Type) پیچ ششگوش طول رزوه (Thread Length) ۱-۳/۴ اینچ عرض آچارخور (Width Across Flats) ۱-۱/۸ اینچ ارتفاع گل (Head Height) ۱۷/۳۲ اینچ متریال (Material) فولاد کربنی گرید / کلاس مقاومتی (Property Class / Grade) A پوشش (Finish) ساده سیستم اندازه‌گیری (Unit System) اینچ وزن نظری (Estimated Weight) ۳۳۴.۱۶۷ گرم/عدد رزوه نوع رزوه (Thread Type) UNC گام رزوه (Thread Pitch) ۱۰ رزوه در اینچ (TPI) جهت رزوه (Thread Direction) راست‌گرد ابعاد قطر (Diameter) ۳/۴ اینچ طول (Length) 5 in محصولات مرتبط فهرست علاقهمندیهای سفارشی خوب افزودن به لیست علاقه مندی ها افزودن به فهرست مقایسه Heavy Hex Nut ASTMA563 گرید A سایز 3/4 UNC ساده استاندارد: ASTMA563 نوع: Heavy Hex Nut سایز: 3/4 گرید: A پوشش: ساده 721٬000 ریال افزودن به سبد خرید فهرست علاقهمندیهای سفارشی خوب افزودن به لیست علاقه مندی ها افزودن به فهرست مقایسه مهره ششگوش ASME B18.2.2 سایز 3/4، رزوه UNC 10 TPI، ASTM A563 گرید A، ساده مهره ششگوش ASME B18.2.2 — ASTM A563 گرید Aسایز اسمی: 3/4رزوه: UNC 10 TPIجهت رزوه: راستگردبازه عرض آچارخور: 1.088 تا 1.125 اینچبازه عرض گوشه‌به‌گوشه: 1.24 تا 1.299 اینچبازه ارتفاع مهره: 0.617 تا 0.665 اینچاستاندارد متریال: ASTM A563/A563Mمتریال: فولاد کربنیپوشش: سادهوزن نظری: 57.721 گرم/عدد 779٬000 ریال افزودن به سبد خرید فهرست علاقهمندیهای سفارشی خوب افزودن به لیست علاقه مندی ها افزودن به فهرست مقایسه واشر فنری قفلی سری معمولی ASME B18.21.1 سایز 3/4 اینچ، فولاد کربنی، ساده واشر فنری قفلی سری معمولی ASME B18.21.1سایز اسمی: 3/4 اینچقطر داخلی: 0.753 تا 0.766 اینچحداکثر قطر خارجی: 1-17/64 اینچحداقل ضخامت میانگین مقطع: 3/16 اینچحداقل عرض مقطع: 15/64 اینچحداقل عرض تکیه‌گاه: 5/32 اینچمتریال: فولاد کربنیپوشش: سادهوزن نظری: 18.33 گرم/عدد 117٬000 ریال افزودن به سبد خرید
