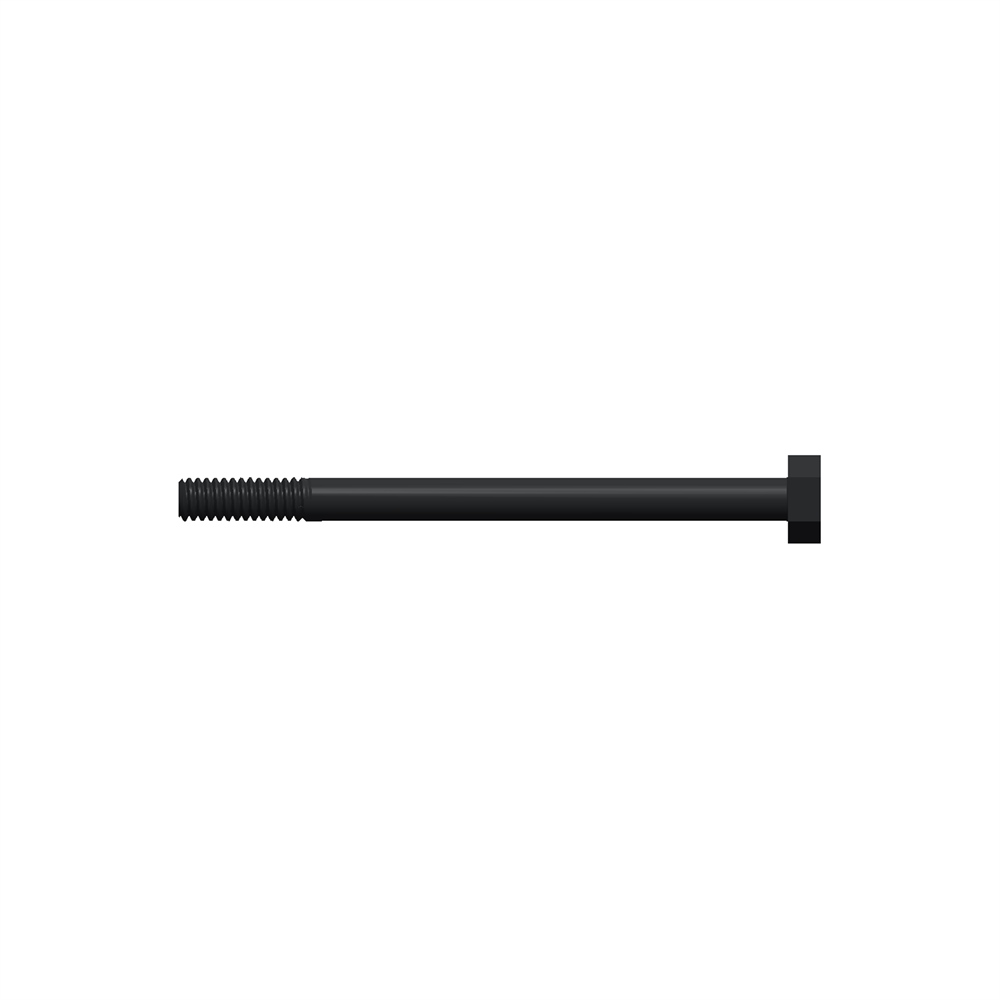

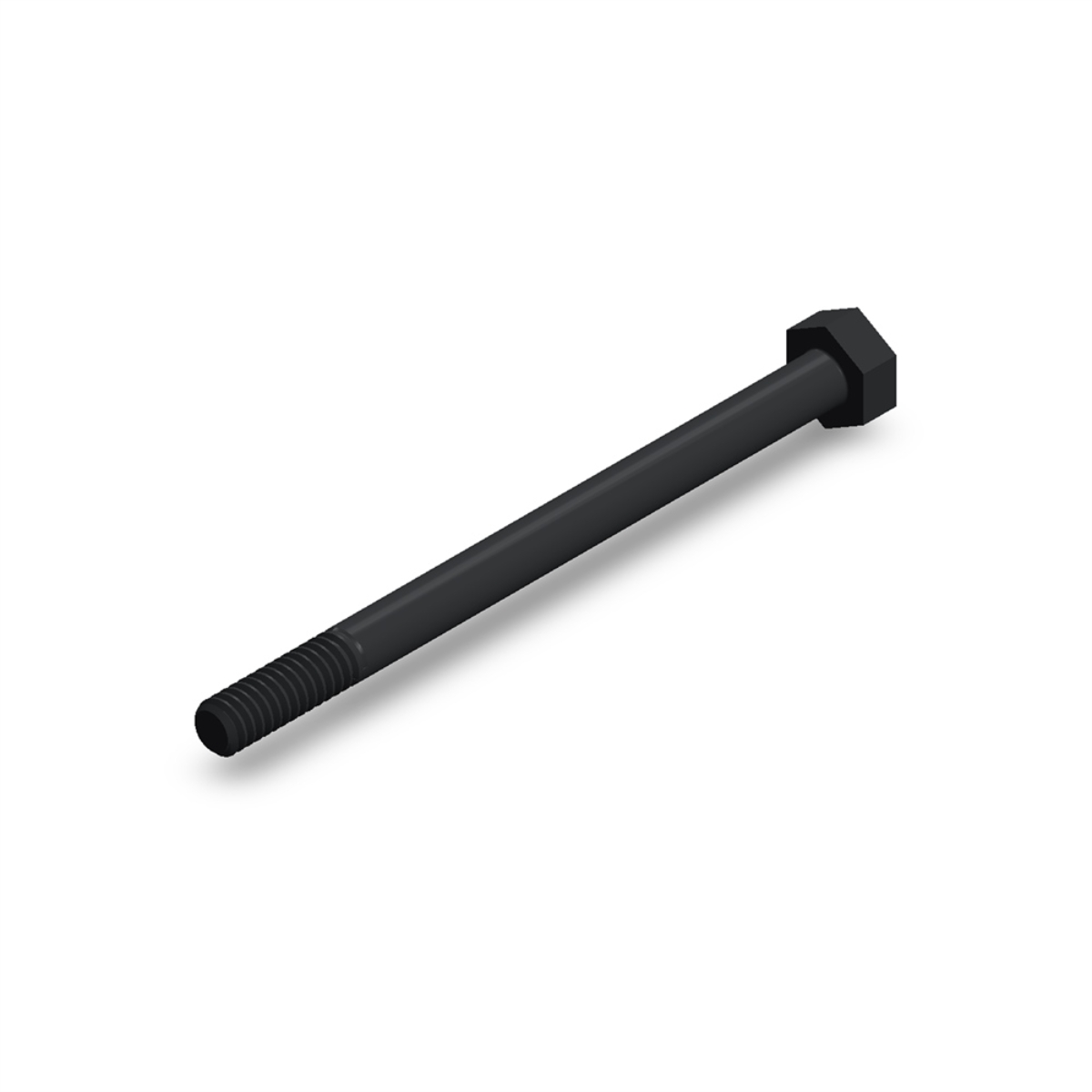

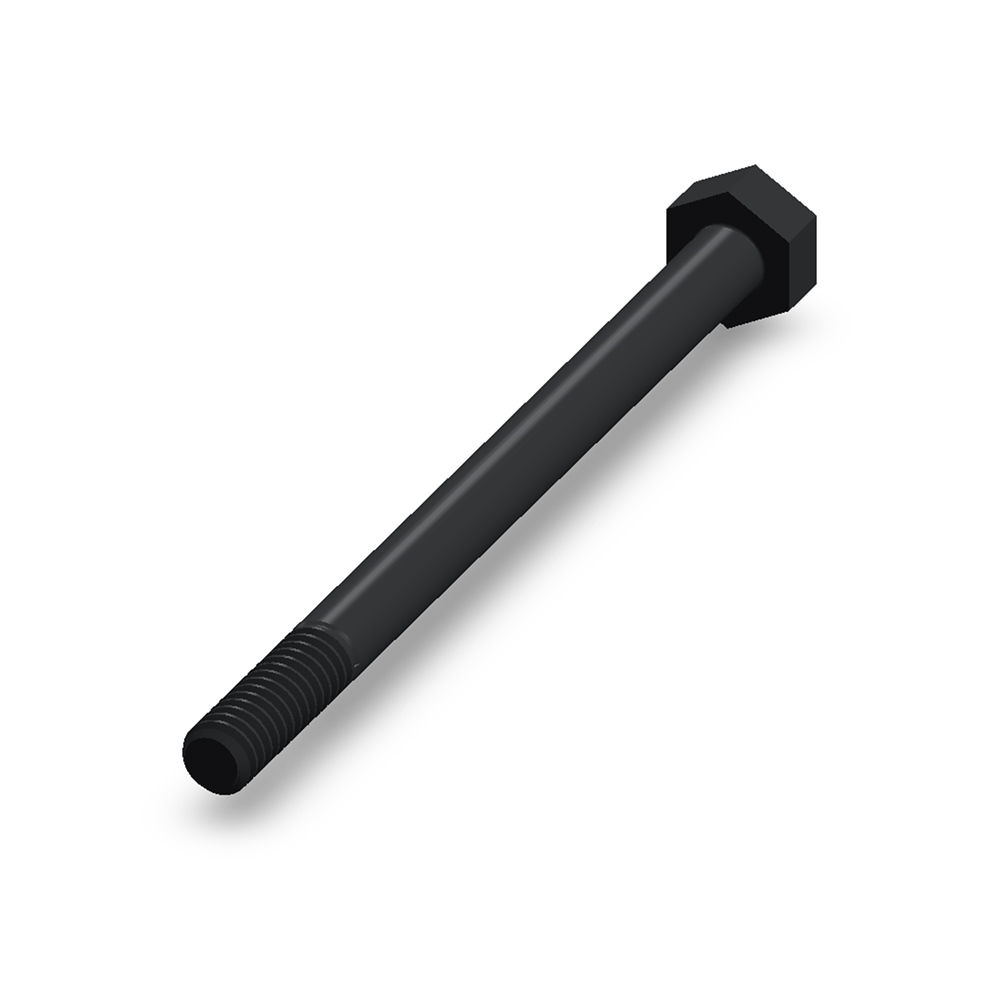

پیچ ششگوش ASME B18.2.1 گرید A سایز 1/4 × 3-1/2 اینچ، رزوه UNC 20 TPI، گالوانیزه گرم تولید کننده: تی تی بولت شناسه کالا در انبار: TTB-ASMEB18.2.1-A-025X350-UNC-20TPI-HDG افزودن به فهرست مقایسه پیشنهاد به دوستان پیچ ششگوش ASME B18.2.1 گرید Aسایز: 1/4 × 3-1/2 اینچرزوه: UNC 20 TPIطول رزوه: 3/4 اینچعرض آچارخور: 7/16 اینچارتفاع گل: 3/16 اینچمتریال: فولاد کربنیپوشش: گالوانیزه گرموزن نظری: 24.567 گرم/عدد پیچ ششگوش ASME B18.2.1 گرید A سایز 1/4 × 3-1/2 اینچ، رزوه UNC 20 TPI، گالوانیزه گرم یک پیچ ششگوش اینچی مطابق ASME B18.2.1 است که توسط TT BOLT تولید و تأمین میشود.این واریانت دقیقاً با سایز 1/4 × 3-1/2 اینچ، رزوه UNC 20 TPI، متریال فولاد کربنی، گرید A و پوشش گالوانیزه گرم تعریف شده است.مشخصات فنی همین محصولاستانداردASME B18.2.1نوع محصولپیچ ششگوشسایز1/4 × 3-1/2 اینچرزوهUNC 20 TPIجهت رزوهراستگردطول رزوه3/4 اینچعرض آچارخور7/16 اینچارتفاع گل3/16 اینچمتریالفولاد کربنیگریدAپوششگالوانیزه گرموزن نظری هر عدد24.567 گرم/عددوزن نظری ۱۰۰ عدد2.4567 کیلوگرم/۱۰۰ عددنکات سفارش و قیمتگذاریپیش از سفارش، سایز 1/4 × 3-1/2 اینچ، رزوه UNC 20 TPI، گرید A و پوشش گالوانیزه گرم کنترل شود. وزن درجشده نظری است و برای برآورد قیمت کاربرد دارد؛ وزن نهایی ممکن است با توجه به تلرانسهای ابعادی، پخ، شعاع زیر گل و ضخامت پوشش کمی تغییر کند. مشخصات محصول نقشه و اطلاعات فنی دانلود فایلها مشخصات محصول نام ویژگی مقدار ویژگی استاندارد ASME B18.2.1 نوع محصول پیچ ششگوش طول رزوه ۳/۴ اینچ عرض آچارخور ۷/۱۶ اینچ ارتفاع گل ۳/۱۶ اینچ متریال فولاد کربنی گرید / کلاس مقاومتی A پوشش گالوانیزه گرم سیستم اندازهگیری اینچ وزن نظری ۲۴٫۵۶۷ گرم/عدد رزوه نوع رزوه UNC گام رزوه ۲۰ رزوه در اینچ (TPI) جهت رزوه راستگرد ابعاد قطر ۱/۴ طول ۳-۱/۲ اینچ فایل اطلاعات فنی موجود است. TT BOLTIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASME B18.2.1 Revisionv0.16.7 StatusMaster Review فارسی English PARAMETRIC DIMENSIONAL SCHEMATIC پیچ ششگوش ASME B18.2.1 1/4-20 UNC x 3.5 in | Grade A | پوشش Hot Dip Galvanized نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامتر نماد حداقل حداکثر / اسمی واحد قطر اسمیd - 0.250in قطر بدنهds 0.237 0.260in طول پیچL - 3.500in طول رزوهLT - 0.750in گام رزوهP - 0.050000in عرض آچارخورF 0.425 0.438in عرض روی گوشههاG 0.484 0.505in ارتفاع سر پیچH 0.150 0.188in مشخصات محصول رزوه1/4-20 UNC RH TPI13 گریدA پوششHot Dip Galvanized متریالCarbon Steel فرم رزوهUnified 60 deg یادداشتهای فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks تولید میشوند. 3. مقادیر ابعادی از همان پارامترهای مهندسی Configuration گرفته میشوند. 4. نقشه ابعادی شماتیک در مرحله بعد بهصورت خروجی مستقل اضافه خواهد شد. شماره قطعه TTB-ASMEB18.2.1-A-025X350-UNC-20TPI-HDG PARAMETRIC DIMENSIONAL SCHEMATIC HEX BOLT - ASME B18.2.1 1/4-20 UNC x 3.5 in | Grade A | Hot Dip Galvanized Finish ACTUAL PRODUCT VIEWS ISO REAR SIDE DIMENSIONAL DATA ParameterSymbolMinMax / NominalUnit Nominal diameterd - 0.250in Body diameterds 0.237 0.260in Bolt lengthL - 3.500in Thread lengthLT - 0.750in Thread pitchP - 0.050000in Width across flatsF 0.425 0.438in Width across cornersG 0.484 0.505in Head heightH 0.150 0.188in PRODUCT SPECIFICATION Thread1/4-20 UNC RH TPI13 GradeA FinishHot Dip Galvanized MaterialCarbon Steel Thread formUnified 60 deg GENERAL NOTES 1. Dimensions are in inches unless otherwise specified. 2. Product images are generated from the TT BOLT SolidWorks master model. 3. Dimensional values come from the same engineering parameters used for this configuration. 4. The standalone dimensioned schematic will be added in the next stage. Part Number TTB-ASMEB18.2.1-A-025X350-UNC-20TPI-HDG PDF اطلاعات فنی در حال بررسی... دانلود PDF فایل SolidWorks در حال بررسی... دانلود SolidWorks Engineering / ASMEB18.2.1 / TTB-ASMEB18.2.1-A-025X350-UNC-20TPI-HDG
