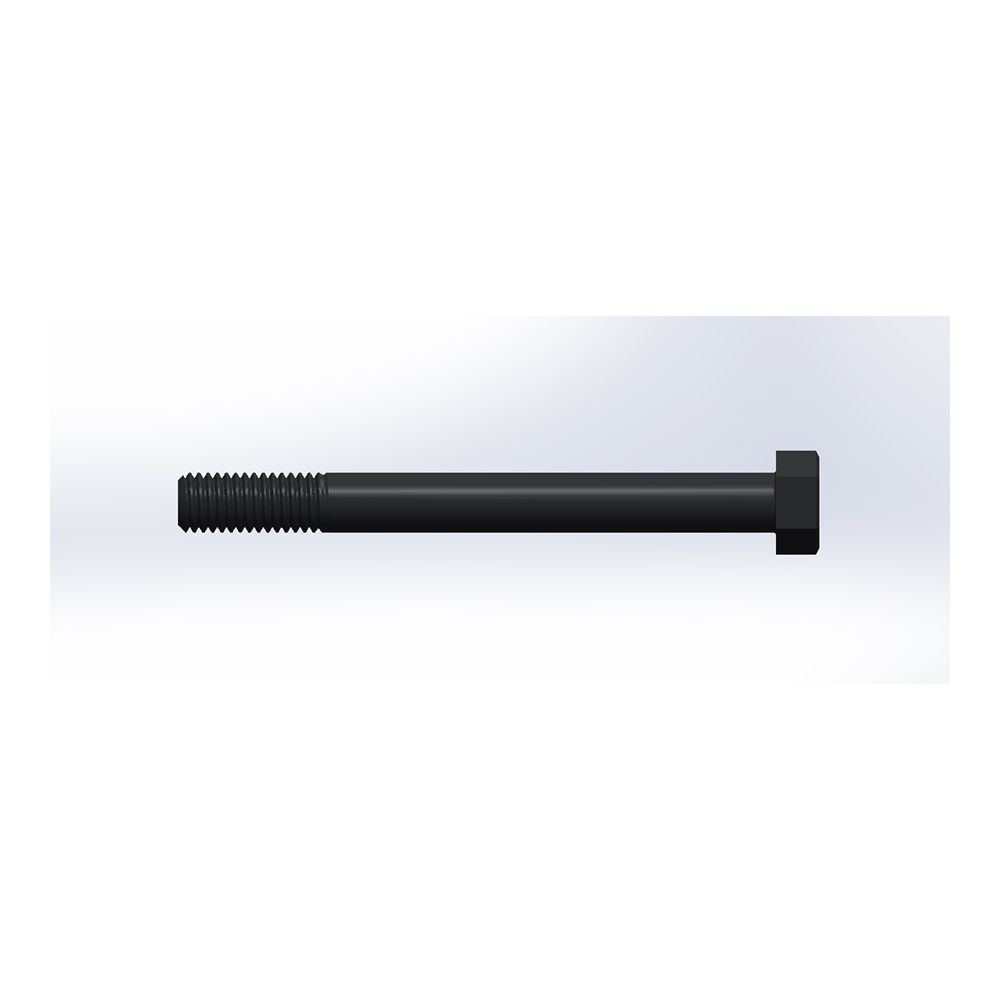

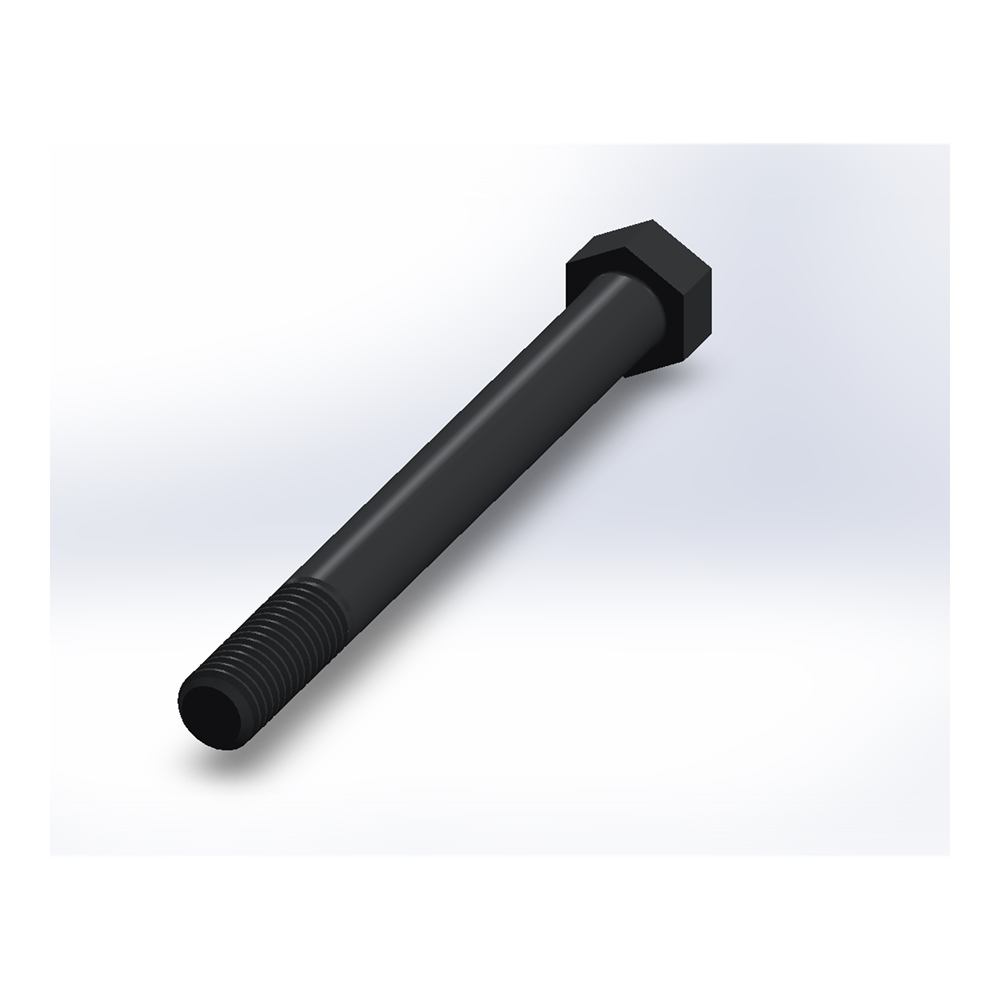

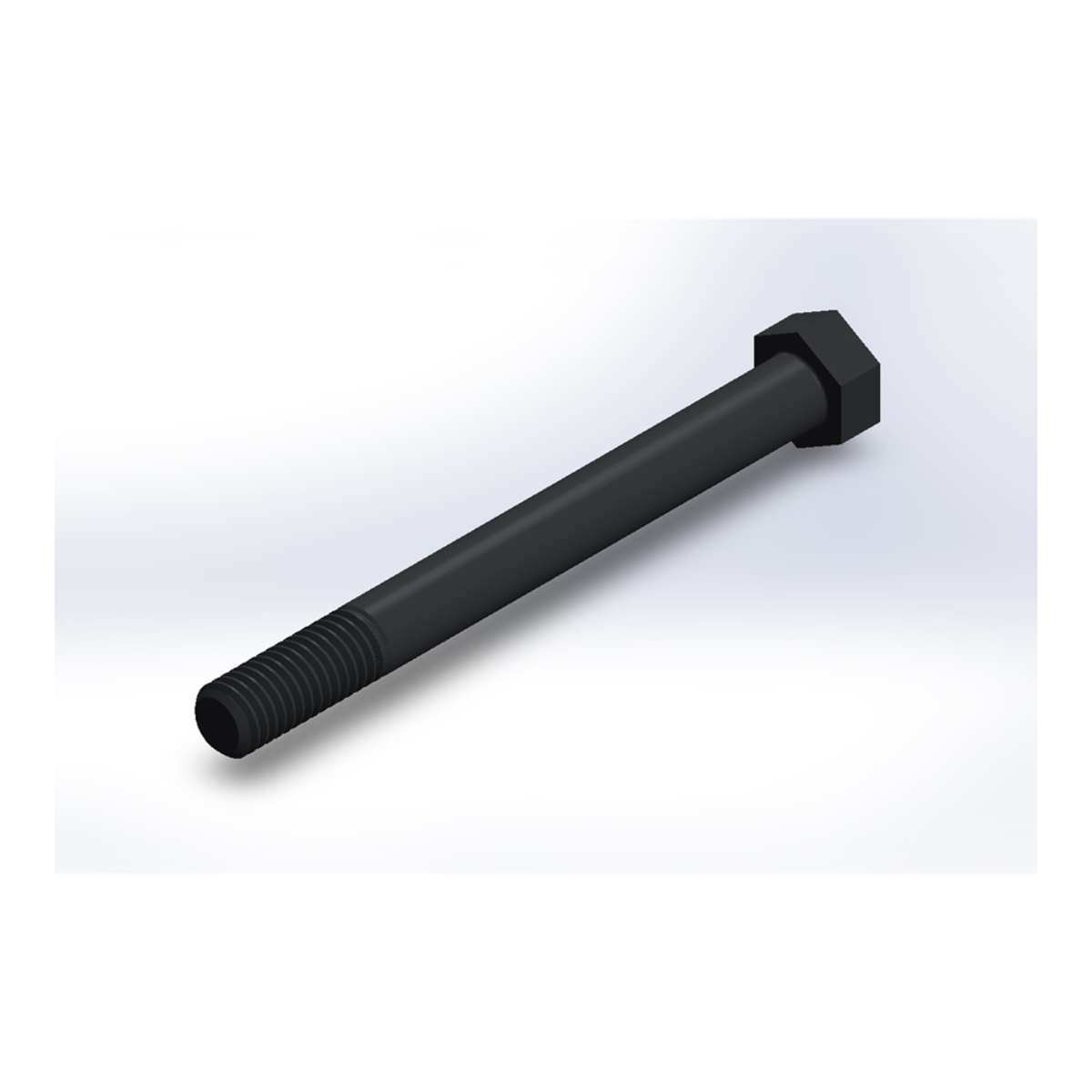

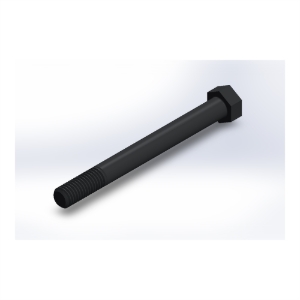

پیچ ششگوش ASME B18.2.1 گرید A سایز 1/2 × 5 اینچ، رزوه UNC 13 TPI، ساده تولید کننده: TT BOLT شناسه کالا در انبار: TTB-ASMEB18.2.1-A-050X500-UNC-13TPI-PL افزودن به فهرست مقایسه پیشنهاد به دوستان پیچ ششگوش ASME B18.2.1 گرید Aسایز: 1/2 × 5 اینچرزوه: UNC 13 TPIطول رزوه: 1-1/4 اینچعرض آچارخور: 3/4 اینچارتفاع گل: 23/64 اینچمتریال: فولاد کربنیپوشش: سادهوزن نظری: 140.825 گرم/عدد پیچ ششگوش ASME B18.2.1 گرید A سایز 1/2 × 5 اینچ، رزوه UNC 13 TPI، ساده یک پیچ ششگوش اینچی مطابق ASME B18.2.1 است که توسط TT BOLT تولید و تأمین میشود.این واریانت دقیقاً با سایز 1/2 × 5 اینچ، رزوه UNC 13 TPI، متریال فولاد کربنی، گرید A و پوشش ساده تعریف شده است.مشخصات فنی همین محصولاستانداردASME B18.2.1نوع محصولپیچ ششگوشسایز1/2 × 5 اینچرزوهUNC 13 TPIجهت رزوهراستگردطول رزوه1-1/4 اینچعرض آچارخور3/4 اینچارتفاع گل23/64 اینچمتریالفولاد کربنیگریدAپوششسادهوزن نظری هر عدد140.825 گرم/عددوزن نظری ۱۰۰ عدد14.0825 کیلوگرم/۱۰۰ عددنکات سفارش و قیمتگذاریپیش از سفارش، سایز 1/2 × 5 اینچ، رزوه UNC 13 TPI، گرید A و پوشش ساده کنترل شود. وزن درجشده نظری است و برای برآورد قیمت کاربرد دارد؛ وزن نهایی ممکن است با توجه به تلرانسهای ابعادی، پخ، شعاع زیر گل و ضخامت پوشش کمی تغییر کند. مشخصات محصول نقشه و اطلاعات فنی دانلود فایلها مشخصات محصول نام ویژگی مقدار ویژگی استاندارد (Standard) ASME B18.2.1 نوع محصول (Product Type) پیچ ششگوش طول رزوه (Thread Length) ۱-۱/۴ اینچ عرض آچارخور (Width Across Flats) ۳/۴ اینچ ارتفاع گل (Head Height) ۲۳/۶۴ اینچ متریال (Material) فولاد کربنی گرید / کلاس مقاومتی (Property Class / Grade) A پوشش (Finish) ساده سیستم اندازهگیری (Unit System) اینچ وزن نظری (Estimated Weight) ۱۴۰٫۸۲۵ گرم/عدد رزوه نوع رزوه (Thread Type) UNC گام رزوه (Thread Pitch) ۱۳ رزوه در اینچ (TPI) جهت رزوه (Thread Direction) راستگرد ابعاد قطر (Diameter) ۱/۲ طول (Length) ۵ اینچ فایل اطلاعات فنی موجود است. TT BOLTIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASME B18.2.1 Revisionv0.16.7 StatusMaster Review فارسی English PARAMETRIC DIMENSIONAL SCHEMATIC پیچ ششگوش ASME B18.2.1 1/2-13 UNC x 5. in | Grade A | پوشش Plain نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامتر نماد حداقل حداکثر / اسمی واحد قطر اسمیd - 0.500in قطر بدنهds 0.482 0.515in طول پیچL - 5.000in طول رزوهLT - 1.250in گام رزوهP - 0.076923in عرض آچارخورF 0.725 0.750in عرض روی گوشههاG 0.826 0.866in ارتفاع سر پیچH 0.302 0.364in مشخصات محصول رزوه1/2-13 UNC RH TPI13 گریدA پوششPlain متریالCarbon Steel فرم رزوهUnified 60 deg یادداشتهای فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks تولید میشوند. 3. مقادیر ابعادی از همان پارامترهای مهندسی Configuration گرفته میشوند. 4. نقشه ابعادی شماتیک در مرحله بعد بهصورت خروجی مستقل اضافه خواهد شد. شماره قطعه TTB-ASMEB18.2.1-A-050X500-UNC-13TPI-PL PARAMETRIC DIMENSIONAL SCHEMATIC HEX BOLT - ASME B18.2.1 1/2-13 UNC x 5. in | Grade A | Plain Finish ACTUAL PRODUCT VIEWS ISO REAR SIDE DIMENSIONAL DATA ParameterSymbolMinMax / NominalUnit Nominal diameterd - 0.500in Body diameterds 0.482 0.515in Bolt lengthL - 5.000in Thread lengthLT - 1.250in Thread pitchP - 0.076923in Width across flatsF 0.725 0.750in Width across cornersG 0.826 0.866in Head heightH 0.302 0.364in PRODUCT SPECIFICATION Thread1/2-13 UNC RH TPI13 GradeA FinishPlain MaterialCarbon Steel Thread formUnified 60 deg GENERAL NOTES 1. Dimensions are in inches unless otherwise specified. 2. Product images are generated from the TT BOLT SolidWorks master model. 3. Dimensional values come from the same engineering parameters used for this configuration. 4. The standalone dimensioned schematic will be added in the next stage. Part Number TTB-ASMEB18.2.1-A-050X500-UNC-13TPI-PL PDF اطلاعات فنی در حال بررسی... دانلود PDF فایل SolidWorks در حال بررسی... دانلود SolidWorks Engineering / ASMEB18.2.1 / TTB-ASMEB18.2.1-A-050X500-UNC-13TPI-PL
