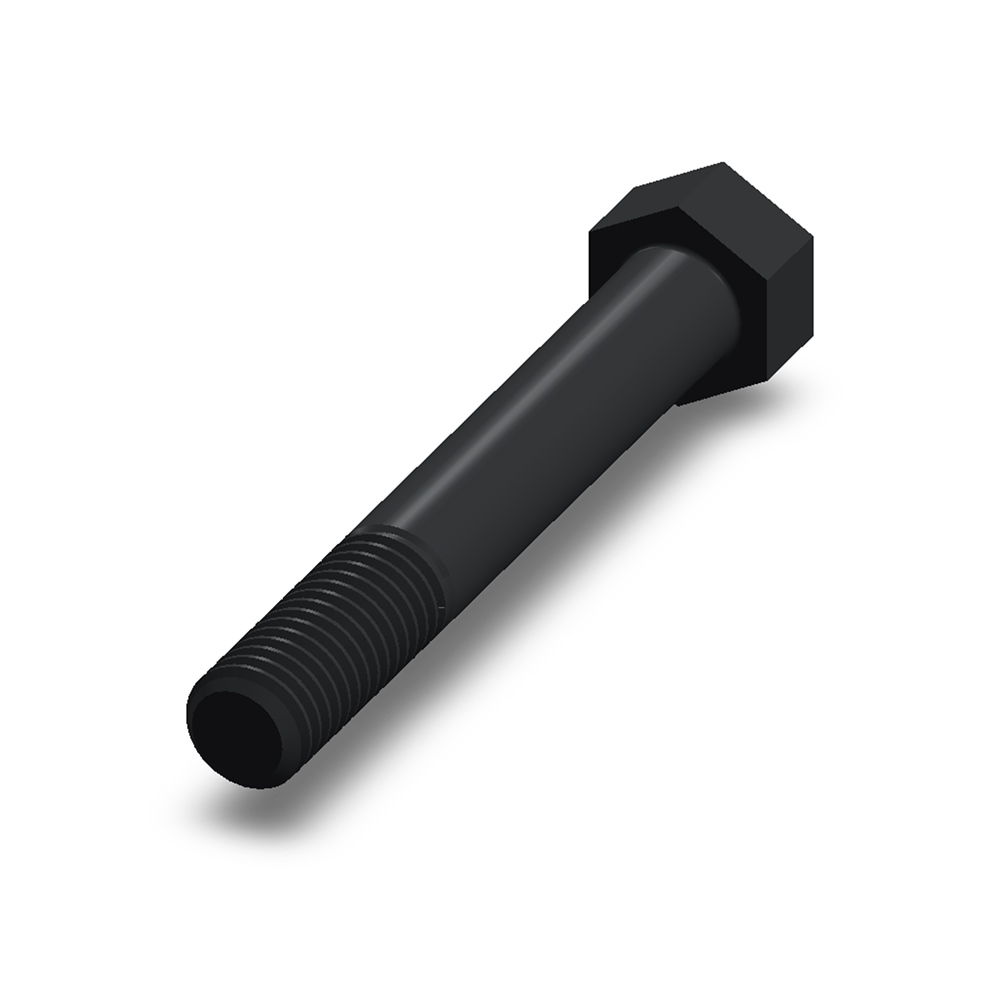

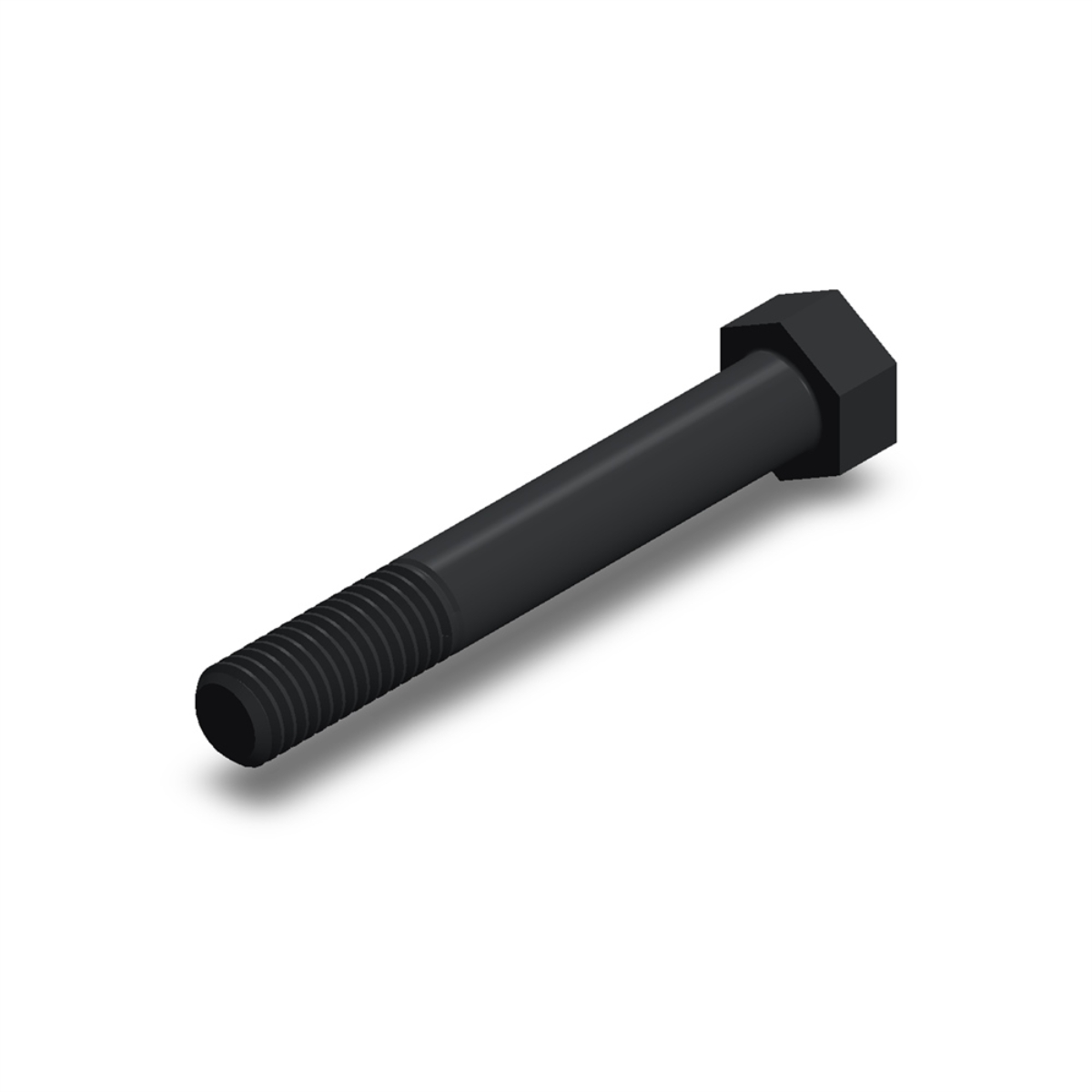

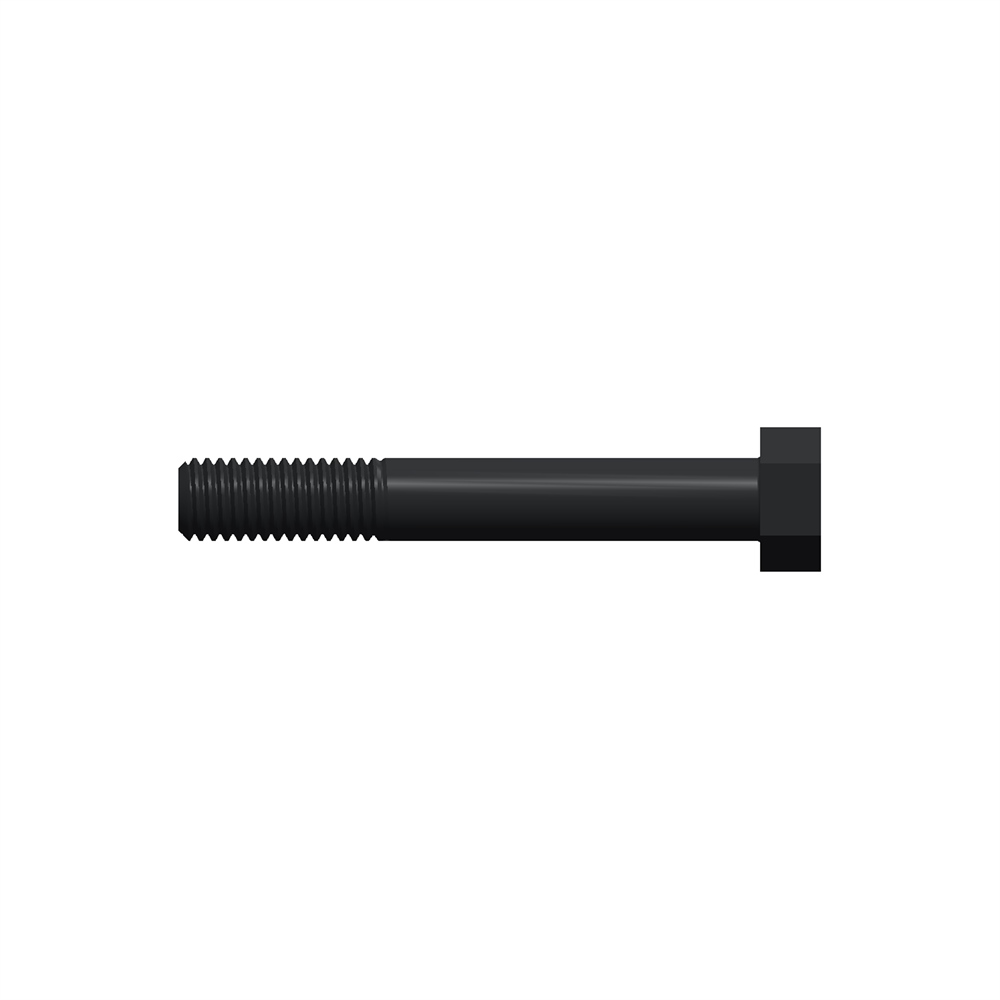

پیچ ششگوش ASME B18.2.1 گرید A سایز 1/2 × 3-1/2 اینچ، رزوه UNC 13 TPI، گالوانیزه گرم تولید کننده: TTBOLT شناسه کالا در انبار: TTB-ASMEB18.2.1-A-050X350-UNC-13TPI-HDG افزودن به فهرست مقایسه پیشنهاد به دوستان پیچ ششگوش ASME B18.2.1 گرید Aسایز: 1/2 × 3-1/2 اینچرزوه: UNC 13 TPIطول رزوه: 1-1/4 اینچعرض آچارخور: 3/4 اینچارتفاع گل: 23/64 اینچمتریال: فولاد کربنیپوشش: گالوانیزه گرموزن نظری: 102.938 گرم/عدد یک پیچ ششگوش اینچی مطابق ASME B18.2.1 است که توسط TTBolt تولید و تأمین می‌شود.این واریانت دقیقاً با سایز 1/2 × 3-1/2 اینچ، رزوه UNC 13 TPI راست‌گرد، متریال فولاد کربنی، گرید A و پوشش گالوانیزه گرم تعریف شده است. وزن نظری هر عدد 102.938 گرم/عدد است.نکات سفارش و قیمتگذاریپیش از سفارش، سایز 1/2 × 3-1/2 اینچ، رزوه UNC 13 TPI، گرید A و پوشش گالوانیزه گرم کنترل شود. وزن درج‌شده نظری است و برای برآورد قیمت کاربرد دارد؛ وزن نهایی ممکن است با توجه به تلرانس‌های ابعادی، پخ، شعاع زیر گل و ضخامت پوشش کمی تغییر کند. نقشه و اطلاعات فنی دانلود PDF اطلاعات فنی دانلود فایل SolidWorks برگه اطلاعات فنی TTBoltIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASMEB18.2.1 GradeA Issued2026-10-05 فارسی English نقشه ابعادی شماتیک پیچ ششگوش ASME B18.2.1 گرید A سایز 1/2 × 3-1/2 اینچ، رزوه UNC 13 TPI، گالوانیزه گرم 1/2 x 3.5 in | A | پوشش Hot Dip Galvanized نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامترنماد حداقلحداکثر / اسمی واحد قطر اسمیd-0.5in گام رزوهn-13TPI عرض آچارخورs-0.75in ارتفاع سرk-0.364in طولl-3.5in مشخصات محصول رزوه1/2 13 TPI UNC جهت رزوهراست‌گرد گریدA پوششHot Dip Galvanized متریالCarbon Steel فرم رزوهUnified 60 deg یادداشت‌های فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks و با همان پارامترهای این ردیف تولید می‌شوند. 3. مقادیر حداقل و حداکثر از جدول ابعادی ASMEB18.2.1 گرفته شده‌اند؛ جایی که استاندارد تلرانس تعریف نکرده، تنها مقدار اسمی درج شده است. 4. وزن‌های درج‌شده در فروشگاه نظری‌اند و برای برآورد قیمت کاربرد دارند. شماره قطعهTTB-ASMEB18.2.1-A-050X350-UNC-13TPI-HDG PARAMETRIC DIMENSIONAL SCHEMATIC Hex Bolt - ASMEB18.2.1 1/2 x 3.5 in | A | Hot Dip Galvanized Finish ACTUAL PRODUCT VIEWS ISO Rear Side DIMENSION TABLE ParameterSymbol MinMax / Nominal Unit Nominal diameterd-0.5in Threads per inchn-13TPI Width across flatss-0.75in Head heightk-0.364in Lengthl-3.5in PRODUCT DATA Thread1/2 13 TPI UNC Thread directionRight hand GradeA FinishHot Dip Galvanized MaterialCarbon Steel Thread formUnified 60 deg TECHNICAL NOTES 1. All dimensions are in inches unless stated otherwise. 2. Product views are generated from the SolidWorks master using the parameters of this row. 3. Minimum and maximum values are taken from the ASMEB18.2.1 dimension table; where the standard defines no tolerance, only the nominal value is shown. 4. Catalog weights are theoretical and intended for price estimation. Part numberTTB-ASMEB18.2.1-A-050X350-UNC-13TPI-HDG مشخصات محصول نام ویژگی مقدار ویژگی استاندارد (Standard) ASME B18.2.1 نوع محصول (Product Type) پیچ ششگوش طول رزوه (Thread Length) ۱-۱/۴ اینچ عرض آچارخور (Width Across Flats) ۳/۴ اینچ ارتفاع گل (Head Height) ۲۳/۶۴ اینچ متریال (Material) فولاد کربنی گرید / کلاس مقاومتی (Property Class / Grade) A پوشش (Finish) گالوانیزه گرم سیستم اندازه‌گیری (Unit System) اینچ وزن نظری (Estimated Weight) ۱۰۲.۹۳۸ گرم/عدد رزوه نوع رزوه (Thread Type) UNC گام رزوه (Thread Pitch) ۱۳ رزوه در اینچ (TPI) جهت رزوه (Thread Direction) راست‌گرد ابعاد قطر (Diameter) ۱/۲ اینچ طول (Length) ۳-۱/۲ اینچ
