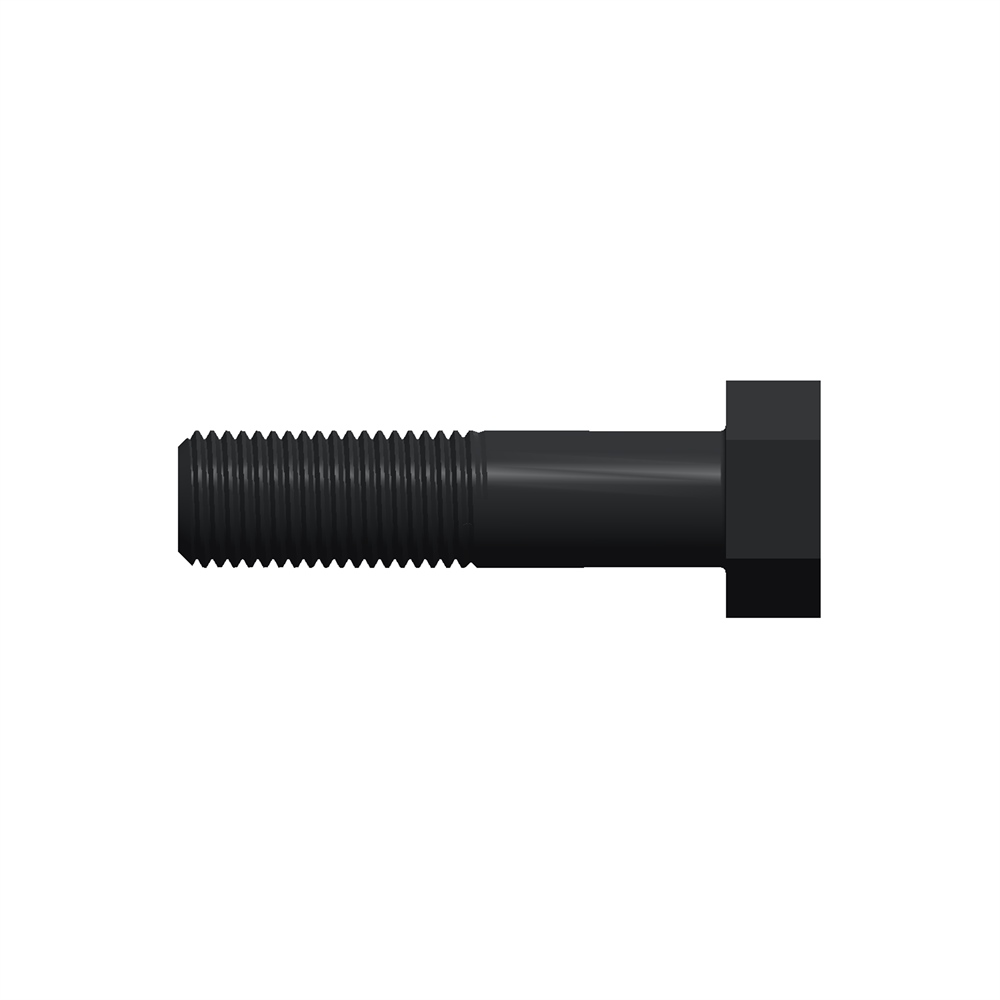

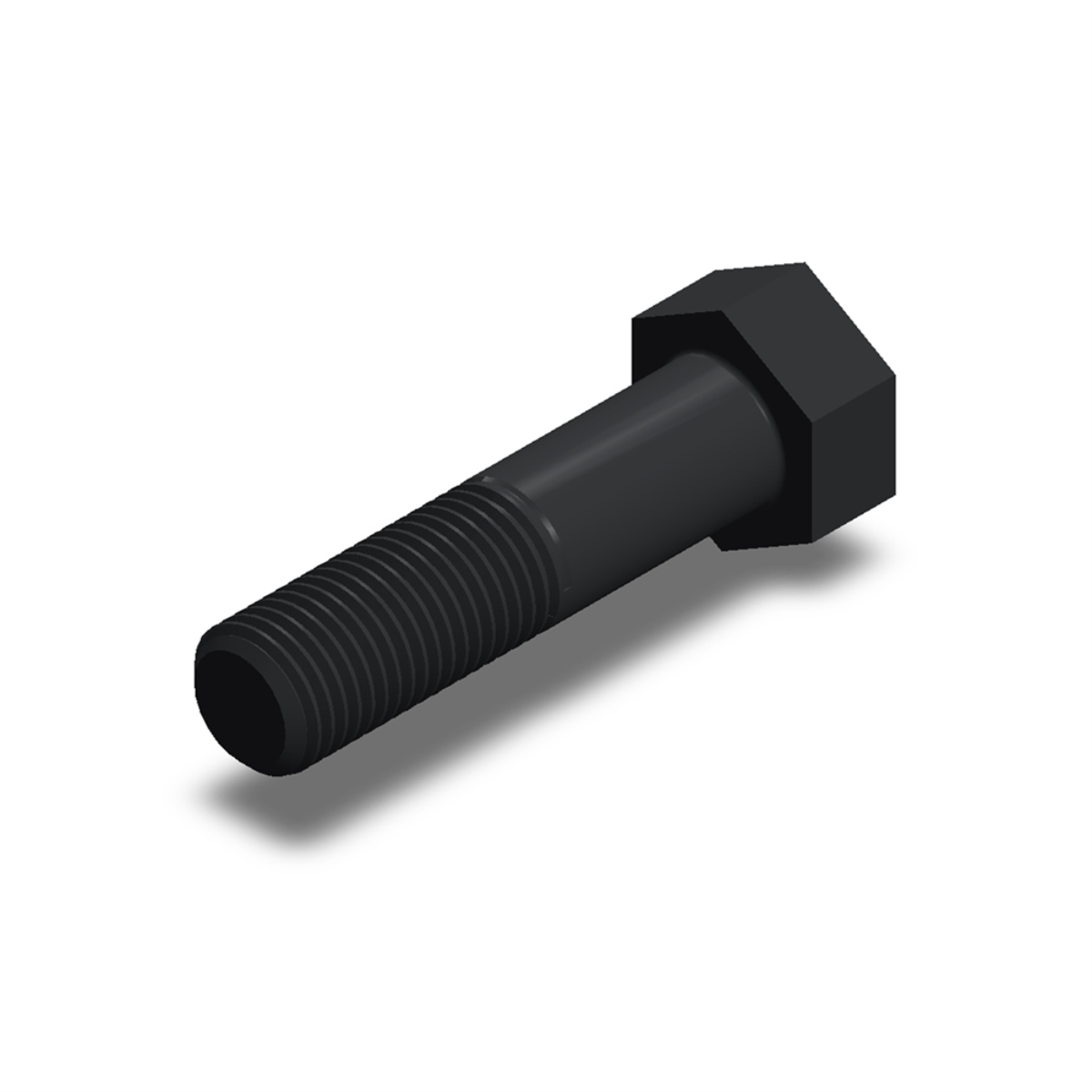

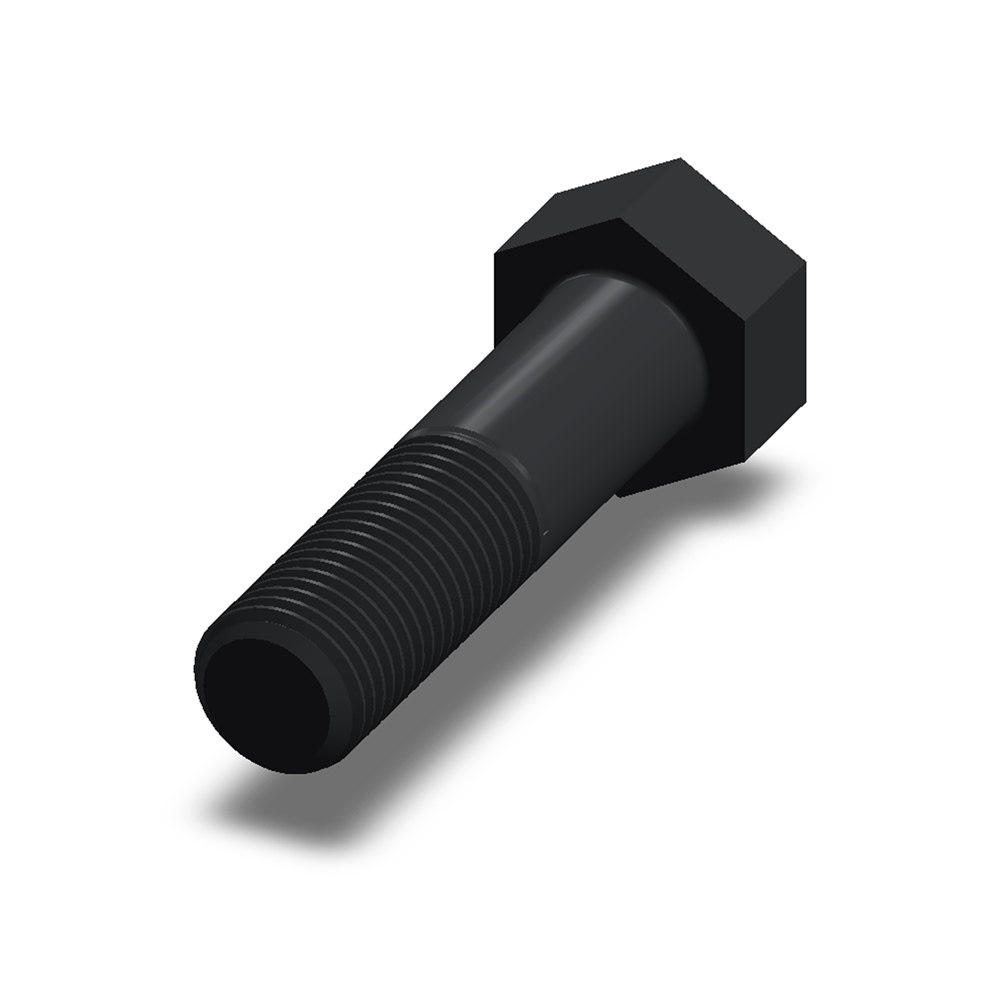

پیچ ششگوش ASME B18.2.1 گرید A سایز 1-1/8 × 4-1/2 اینچ، رزوه 8UN 8 TPI، گالوانیزه گرم تولید کننده: TT BOLT شناسه کالا در انبار: TTB-ASMEB18.2.1-A-1125X450-8UN-8TPI-HDG افزودن به فهرست مقایسه پیشنهاد به دوستان پیچ ششگوش ASME B18.2.1 گرید Aسایز: 1-1/8 × 4-1/2 اینچرزوه: 8UN 8 TPIطول رزوه: 2-1/2 اینچعرض آچارخور: 1-11/16 اینچارتفاع گل: 25/32 اینچمتریال: فولاد کربنیپوشش: گالوانیزه گرموزن نظری: 753.77 گرم/عدد پیچ ششگوش ASME B18.2.1 گرید A سایز 1-1/8 × 4-1/2 اینچ، رزوه 8UN 8 TPI، گالوانیزه گرم یک پیچ ششگوش اینچی مطابق ASME B18.2.1 است که توسط TT BOLT تولید و تأمین میشود.این واریانت دقیقاً با سایز 1-1/8 × 4-1/2 اینچ، رزوه 8UN 8 TPI، متریال فولاد کربنی، گرید A و پوشش گالوانیزه گرم تعریف شده است.مشخصات فنی همین محصولاستانداردASME B18.2.1نوع محصولپیچ ششگوشسایز1-1/8 × 4-1/2 اینچرزوه8UN 8 TPIجهت رزوهراستگردطول رزوه2-1/2 اینچعرض آچارخور1-11/16 اینچارتفاع گل25/32 اینچمتریالفولاد کربنیگریدAپوششگالوانیزه گرموزن نظری هر عدد753.77 گرم/عددوزن نظری ۱۰۰ عدد75.377 کیلوگرم/۱۰۰ عددنکات سفارش و قیمتگذاریپیش از سفارش، سایز 1-1/8 × 4-1/2 اینچ، رزوه 8UN 8 TPI، گرید A و پوشش گالوانیزه گرم کنترل شود. وزن درجشده نظری است و برای برآورد قیمت کاربرد دارد؛ وزن نهایی ممکن است با توجه به تلرانسهای ابعادی، پخ، شعاع زیر گل و ضخامت پوشش کمی تغییر کند. مشخصات محصول نقشه و اطلاعات فنی دانلود فایلها مشخصات محصول نام ویژگی مقدار ویژگی استاندارد (Standard) ASME B18.2.1 نوع محصول (Product Type) پیچ ششگوش طول رزوه (Thread Length) ۲-۱/۲ اینچ عرض آچارخور (Width Across Flats) ۱-۱۱/۱۶ اینچ ارتفاع گل (Head Height) ۲۵/۳۲ اینچ متریال (Material) فولاد کربنی گرید / کلاس مقاومتی (Property Class / Grade) A پوشش (Finish) گالوانیزه گرم سیستم اندازهگیری (Unit System) اینچ وزن نظری (Estimated Weight) ۷۵۳٫۷۷ گرم/عدد رزوه نوع رزوه (Thread Type) 8UN گام رزوه (Thread Pitch) ۸ رزوه در اینچ (TPI) جهت رزوه (Thread Direction) راستگرد ابعاد قطر (Diameter) ۱-۱/۸ طول (Length) ۴-۱/۲ اینچ فایل اطلاعات فنی موجود است. TT BOLTIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASME B18.2.1 Revisionv0.16.7 StatusMaster Review فارسی English PARAMETRIC DIMENSIONAL SCHEMATIC پیچ ششگوش ASME B18.2.1 1-1/8-8 8UN x 4.5 in | Grade A | پوشش Hot Dip Galvanized نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامتر نماد حداقل حداکثر / اسمی واحد قطر اسمیd - 1.125in قطر بدنهds 1.098 1.149in طول پیچL - 4.500in طول رزوهLT - 2.500in گام رزوهP - 0.125000in عرض آچارخورF 1.631 1.688in عرض روی گوشههاG 1.859 1.949in ارتفاع سر پیچH 0.658 0.780in مشخصات محصول رزوه1-1/8-8 8UN RH TPI13 گریدA پوششHot Dip Galvanized متریالCarbon Steel فرم رزوهUnified 60 deg یادداشتهای فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks تولید میشوند. 3. مقادیر ابعادی از همان پارامترهای مهندسی Configuration گرفته میشوند. 4. نقشه ابعادی شماتیک در مرحله بعد بهصورت خروجی مستقل اضافه خواهد شد. شماره قطعه TTB-ASMEB18.2.1-A-1125X450-8UN-8TPI-HDG PARAMETRIC DIMENSIONAL SCHEMATIC HEX BOLT - ASME B18.2.1 1-1/8-8 8UN x 4.5 in | Grade A | Hot Dip Galvanized Finish ACTUAL PRODUCT VIEWS ISO REAR SIDE DIMENSIONAL DATA ParameterSymbolMinMax / NominalUnit Nominal diameterd - 1.125in Body diameterds 1.098 1.149in Bolt lengthL - 4.500in Thread lengthLT - 2.500in Thread pitchP - 0.125000in Width across flatsF 1.631 1.688in Width across cornersG 1.859 1.949in Head heightH 0.658 0.780in PRODUCT SPECIFICATION Thread1-1/8-8 8UN RH TPI13 GradeA FinishHot Dip Galvanized MaterialCarbon Steel Thread formUnified 60 deg GENERAL NOTES 1. Dimensions are in inches unless otherwise specified. 2. Product images are generated from the TT BOLT SolidWorks master model. 3. Dimensional values come from the same engineering parameters used for this configuration. 4. The standalone dimensioned schematic will be added in the next stage. Part Number TTB-ASMEB18.2.1-A-1125X450-8UN-8TPI-HDG PDF اطلاعات فنی در حال بررسی... دانلود PDF فایل SolidWorks در حال بررسی... دانلود SolidWorks Engineering / ASMEB18.2.1 / TTB-ASMEB18.2.1-A-1125X450-8UN-8TPI-HDG
