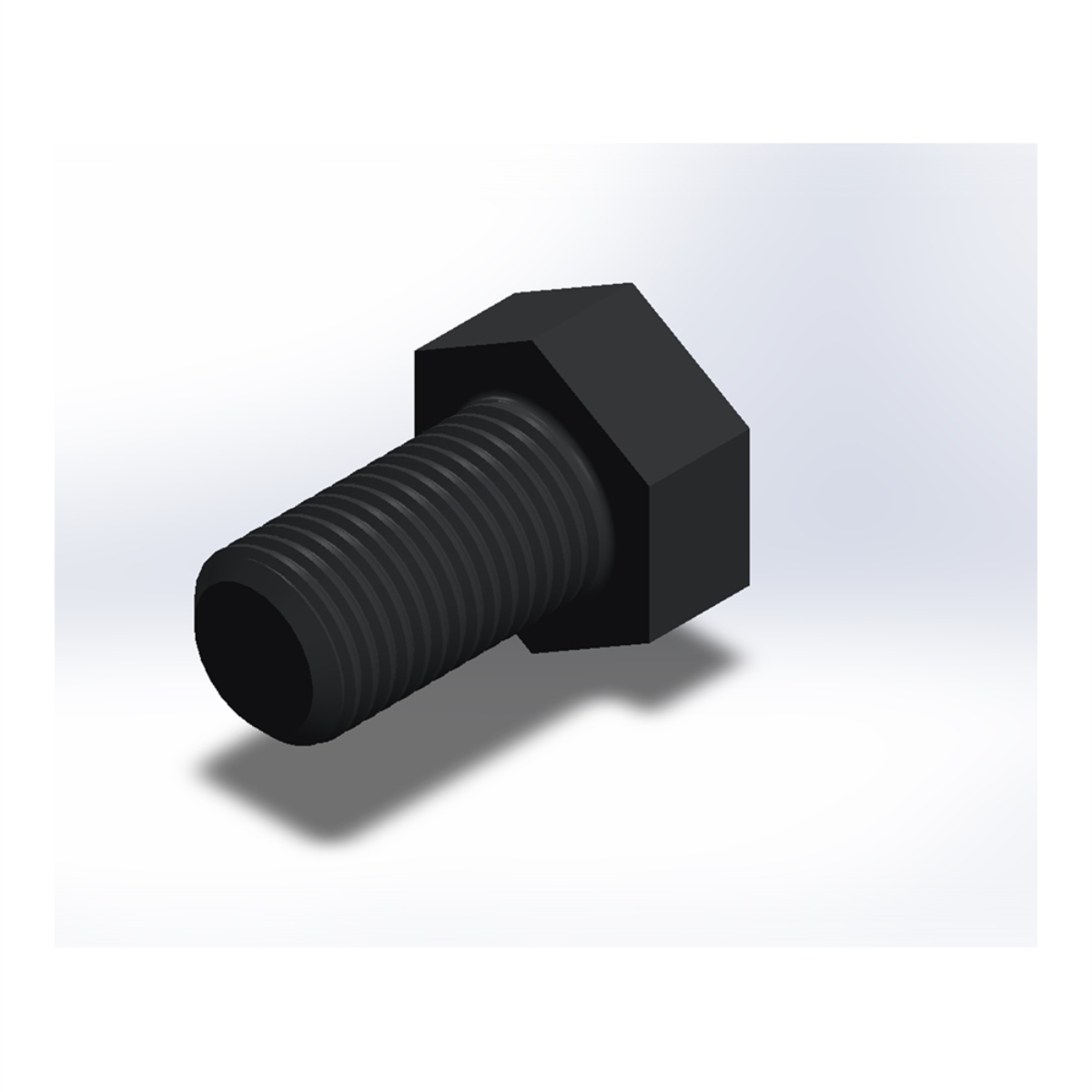

پیچ ششگوش ASME B18.2.1 گرید A سایز 1-1/8 × 2 اینچ، رزوه 8UN 8 TPI، آبکاری روی تولید کننده: TTBOLT شناسه کالا در انبار: TTB-ASMEB18.2.1-A-1125X200-8UN-8TPI-ZN افزودن به فهرست مقایسه پیشنهاد به دوستان پیچ ششگوش ASME B18.2.1 گرید Aسایز: 1-1/8 × 2 اینچرزوه: 8UN 8 TPIطول رزوه: 2-1/2 اینچعرض آچارخور: 1-11/16 اینچارتفاع گل: 25/32 اینچمتریال: فولاد کربنیپوشش: آبکاری رویوزن نظری: 442.993 گرم/عدد پیچ ششگوش ASME B18.2.1 گرید A سایز 1-1/8 × 2 اینچ، رزوه 8UN 8 TPI، آبکاری روی یک پیچ ششگوش اینچی مطابق ASME B18.2.1 است که توسط TTBolt تولید و تأمین می‌شود.این واریانت دقیقاً با سایز 1-1/8 × 2 اینچ، رزوه 8UN 8 TPI، متریال فولاد کربنی، گرید A و پوشش آبکاری روی تعریف شده است.مشخصات فنی همین محصولاستانداردASME B18.2.1نوع محصولپیچ ششگوشسایز1-1/8 × 2 اینچرزوه8UN 8 TPIجهت رزوهراستگردطول رزوه2-1/2 اینچعرض آچارخور1-11/16 اینچارتفاع گل25/32 اینچمتریالفولاد کربنیگریدAپوششآبکاری رویوزن نظری هر عدد442.993 گرم/عددوزن نظری ۱۰۰ عدد44.2993 کیلوگرم/۱۰۰ عددنکات سفارش و قیمتگذاریپیش از سفارش، سایز 1-1/8 × 2 اینچ، رزوه 8UN 8 TPI، گرید A و پوشش آبکاری روی کنترل شود. وزن درج‌شده نظری است و برای برآورد قیمت کاربرد دارد؛ وزن نهایی ممکن است با توجه به تلرانس‌های ابعادی، پخ، شعاع زیر گل و ضخامت پوشش کمی تغییر کند. نقشه و اطلاعات فنی دانلود PDF اطلاعات فنی دانلود فایل SolidWorks برگه اطلاعات فنی TTBoltIndustrial Fasteners Engineering Data Sheet DocumentTechnical Data Sheet StandardASMEB18.2.1 GradeA Issued2026-10-05 فارسی English نقشه ابعادی شماتیک پیچ ششگوش ASME B18.2.1 گرید A سایز 1-1/8 × 2 اینچ، رزوه 8UN 8 TPI، آبکاری روی 1-1/8 x 2 in | A | پوشش Zinc Plated نماهای واقعی محصول ایزومتریک نمای مکمل نمای جانبی جدول ابعادی پارامترنماد حداقلحداکثر / اسمی واحد قطر اسمیd-1.125in گام رزوهn-8TPI عرض آچارخورs-1.688in ارتفاع سرk-0.78in طولl-2in مشخصات محصول رزوه1-1/8 8 TPI 8UN جهت رزوهراست‌گرد گریدA پوششZinc Plated متریالCarbon Steel فرم رزوهUnified 60 deg یادداشت‌های فنی 1. تمام ابعاد بر حسب اینچ هستند مگر آنکه خلاف آن ذکر شده باشد. 2. تصاویر محصول از مدل Master در SolidWorks و با همان پارامترهای این ردیف تولید می‌شوند. 3. مقادیر حداقل و حداکثر از جدول ابعادی ASMEB18.2.1 گرفته شده‌اند؛ جایی که استاندارد تلرانس تعریف نکرده، تنها مقدار اسمی درج شده است. 4. وزن‌های درج‌شده در فروشگاه نظری‌اند و برای برآورد قیمت کاربرد دارند. شماره قطعهTTB-ASMEB18.2.1-A-1125X200-8UN-8TPI-ZN PARAMETRIC DIMENSIONAL SCHEMATIC Hex Bolt - ASMEB18.2.1 1-1/8 x 2 in | A | Zinc Plated Finish ACTUAL PRODUCT VIEWS ISO Rear Side DIMENSION TABLE ParameterSymbol MinMax / Nominal Unit Nominal diameterd-1.125in Threads per inchn-8TPI Width across flatss-1.688in Head heightk-0.78in Lengthl-2in PRODUCT DATA Thread1-1/8 8 TPI 8UN Thread directionRight hand GradeA FinishZinc Plated MaterialCarbon Steel Thread formUnified 60 deg TECHNICAL NOTES 1. All dimensions are in inches unless stated otherwise. 2. Product views are generated from the SolidWorks master using the parameters of this row. 3. Minimum and maximum values are taken from the ASMEB18.2.1 dimension table; where the standard defines no tolerance, only the nominal value is shown. 4. Catalog weights are theoretical and intended for price estimation. Part numberTTB-ASMEB18.2.1-A-1125X200-8UN-8TPI-ZN مشخصات محصول نام ویژگی مقدار ویژگی استاندارد (Standard) ASME B18.2.1 نوع محصول (Product Type) پیچ ششگوش طول رزوه (Thread Length) ۲-۱/۲ اینچ عرض آچارخور (Width Across Flats) ۱-۱۱/۱۶ اینچ ارتفاع گل (Head Height) ۲۵/۳۲ اینچ متریال (Material) فولاد کربنی گرید / کلاس مقاومتی (Property Class / Grade) A پوشش (Finish) آبکاری روی سیستم اندازه‌گیری (Unit System) اینچ وزن نظری (Estimated Weight) ۴۴۲٫۹۹۳ گرم/عدد رزوه نوع رزوه (Thread Type) 8UN گام رزوه (Thread Pitch) ۸ رزوه در اینچ (TPI) جهت رزوه (Thread Direction) راست‌گرد ابعاد قطر (Diameter) ۱-۱/۸ طول (Length) ۲ اینچ
