پیچ و مهرههای صنعتی
اتصالات صنعتی (Industrial Fasteners) مجموعهای از پیچ، مهره، واشر، استادبولت و سایر اجزای اتصال هستند که برای ایجاد اتصالات ایمن، دقیق و قابل اعتماد در ماشینآلات، سازههای فولادی، صنایع نفت و گاز، پتروشیمی، نیروگاه، خطوط لوله، معادن و تجهیزات صنعتی استفاده میشوند.
ساختار فعلی کاتالوگ TTBOLT
در TTBOLT محصولات این بخش براساس نوع اتصالدهنده، استاندارد، سیستم اندازهگیری، سایز، رزوه، متریال، گرید و پوشش سطح دستهبندی میشوند.
ساختار زنده فعلی این بخش شامل پنج خانواده اصلی و سیزده زیرشاخه استانداردی است.
پیچهای ششگوش
Hex Bolt، Heavy Hex Structural Bolt و Transmission Tower Bolt
مهرههای ششگوش
Hex Nut و Heavy Hex Nut برای کاربردهای عمومی و سنگین
واشرها
واشر تخت متریک و واشر فنری قفلی
پیچهای آلن
Socket Head Cap Screw اینچی با Hex Socket داخلی
استادبولت و میلرزوه
Double-End Stud و Fully Threaded Stud برای سرویسهای صنعتی
| خانواده | زیرشاخههای استاندارد فعلی | کاربرد شاخص |
|---|---|---|
| پیچهای ششگوش | ASME B18.2.1 / ASME B18.2.6 / ASTM A307 / ASTM A354 / ASTM A394 | عمومی، سازهای، پرمقاومت و دکل انتقال نیرو |
| مهرههای ششگوش | ASME B18.2.2 / ASTM A194 | Hex Nut عمومی و Heavy Hex Nut فشار/دمای بالا |
| واشرها | ASME B18.21.1 / ASME B18.22M | واشر فنری قفلی و واشر تخت متریک |
| پیچهای آلن | ASME B18.3 | Socket Head Cap Screw اینچی |
| استادبولت و میلرزوه | ASME B18.31.2 / ASTM A193 / ASTM A320 | اتصالات فلنجی، فشار/دمای بالا و دمای پایین |
هر استاندارد نقش مشخصی در تعیین هندسه، متریال، خواص مکانیکی یا شرایط سرویس محصول دارد. بنابراین صرف یکسان بودن قطر و طول برای جایگزینی دو اتصالدهنده کافی نیست.
پیچهای ششگوش صنعتی
خانواده پیچهای ششگوش TTBOLT شامل محصولات عمومی، سازهای، آلیاژی پرمقاومت و پیچهای تخصصی برج انتقال نیرو است.
-
ASME B18.2.1
Hex Bolt اینچی
مرجع ابعادی یکی از اصلیترین خانوادههای پیچ ششگوش اینچی برای کاربردهای صنعتی و مکانیکی.
-
ASME B18.2.6
Heavy Hex Structural Bolt
پیچ سازهای ششگوش سنگین با گریدهای متداول A325 و A490.
-
ASTM A307
اتصالدهنده فولاد کربنی
خانوادهای از Bolting فولاد کربنی با Grade A و Grade B؛ هنگام سفارش باید Product Form دقیق نیز مشخص شود.
-
ASTM A354
پیچ آلیاژی پرمقاومت
Hex Bolt فولاد آلیاژی Quenched & Tempered با Grade BC و Grade BD.
-
ASTM A394
پیچ دکل انتقال نیرو
Transmission Tower Bolt مخصوص برجها، دکلها، پستهای انتقال نیرو و سازههای مشابه.
هنگام انتخاب پیچ ششگوش باید علاوه بر قطر و طول، Product Form، Thread Series، TPI، Grade، Material و Finish نیز کنترل شوند.
مهرههای ششگوش صنعتی
مهره باید از نظر قطر، نوع و گام رزوه، گرید، متریال و پوشش کاملاً با پیچ یا استادبولت متناظر سازگار باشد.
ASME B18.2.2
Hex Nut اینچی؛ کاتالوگ فعلی TTBOLT شامل 14 سایز از 1/4 تا 1-1/2 اینچ با رزوههای UNC و 8UN است.
ASTM A194/A194M
Heavy Hex Nut برای سرویسهای فشار و دمای بالا؛ با گریدهایی مانند 2H، 2HM، 7، 7M، 8 و 8M.
در محصولات مهره، باید بین استاندارد ابعادی و استاندارد متریال/خواص مکانیکی تفاوت قائل شد. برای مثال ASME B18.2.2 هندسه را کنترل میکند، درحالیکه ASTM A194 یا ASTM A563 میتواند مشخصات متریال و خواص مکانیکی را تعیین کند.
واشرهای صنعتی
واشر باید همراه با پیچ و مهره و براساس نوع اتصال انتخاب شود. فقط یکسان بودن سایز اسمی واشر با قطر پیچ برای انتخاب صحیح کافی نیست.
ASME B18.22M
Metric Plain Washer — Regular Series؛ واشر تخت متریک با کنترل قطر داخلی، قطر خارجی و ضخامت.
ASME B18.21.1
Regular Helical Spring-Lock Washer؛ واشر فنری قفلی برای کاربردهایی که این فرم در طراحی اتصال مشخص شده است.
در اتصالات سازهای پرمقاومت ممکن است واشرهای سختکاریشده خانوادههایی مانند ASTM F436/F436M موردنیاز باشند؛ اما این خانواده در ساختار فعلی این صفحه بهصورت شاخه زنده مستقل نمایش داده نمیشود.

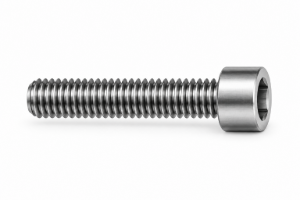

پیچهای آلن صنعتی
پیچ آلن یا Socket Head Cap Screw دارای گل استوانهای و حفره ششگوش داخلی است و برای ماشینآلات، قالبها، تجهیزات دقیق و فضاهای نصب محدود کاربرد گستردهای دارد.
محصولات فعلی این خانواده شامل Alloy Steel ASTM A574 و 18-8 Stainless با Finishهایی مانند Plain و Black Oxide هستند.

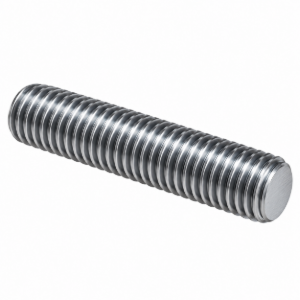

استادبولت و میلرزوه صنعتی
استادبولتها و میلرزوهها در صنایع نفت و گاز، پتروشیمی، پالایشگاه، نیروگاه، خطوط لوله، شیرآلات و تجهیزات تحت فشار کاربرد گستردهای دارند.
-
ASME B18.31.2
Double-End Stud — Clamping Type
مرجع ابعادی برای استادهای اینچی؛ محصول فعلی TTBOLT در این شاخه از نوع Double-End Stud است.
-
ASTM A193/A193M
High-Temperature / High-Pressure Bolting
Fully Threaded Stud برای سرویسهای فشار بالا، دمای بالا و تجهیزات فرایندی؛ با گریدهایی مانند B7، B7M، B16، B8 و B8M.
-
ASTM A320/A320M
Low-Temperature Bolting
خانواده Bolting مخصوص کاربردهای دمای پایین؛ انتخاب گرید باید با حداقل دمای طراحی و الزامات آزمون ضربه پروژه هماهنگ باشد.
در این خانواده، اصطلاحات Stud Bolt، Fully Threaded Stud، Double-End Stud و Threaded Rod الزاماً یک Product Form نیستند و باید در سفارش دقیق مشخص شوند.
انتخاب محصول براساس نوع اتصال
اتصال عمومی صنعتی
Hex Bolt و Hex Nut متناسب با استاندارد ابعادی و متریال موردنیاز پروژه.
اتصال سازهای پرمقاومت
Heavy Hex Structural Bolt همراه با مهره و واشر سازگار با Specification اتصال.
نفت، گاز و پتروشیمی
Stud Bolt، Heavy Hex Nut و Finish مناسب براساس فشار، دما و شرایط خوردگی.
سرویس دمای پایین
Bolting مناسب Low-Temperature Service براساس ASTM A320/A320M و الزامات پروژه.
دکل انتقال نیرو
ASTM A394 Transmission Tower Bolt با Type و Finish متناسب با طراحی.
متریالهای اصلی
متریال اتصالدهنده باید هم از نظر خواص مکانیکی و هم از نظر شرایط محیطی انتخاب شود.
Carbon Steel
برای بسیاری از پیچها، مهرهها و واشرهای عمومی و سازهای.
Alloy Steel
برای گریدهای پرمقاومت و بسیاری از کاربردهای فشار و دمای بالا.
Stainless Steel
برای کاربردهایی که مقاومت در برابر خوردگی اهمیت دارد؛ بسته به استاندارد و گرید.
Weathering Steel
برای برخی محصولات تخصصی مانند ASTM A394 Type 3.
رزوه و سیستم اندازهگیری
در کاتالوگ TTBOLT محصولات اینچی و متریک وجود دارند و رزوه باید براساس استاندارد همان محصول انتخاب شود.
| سیستم | نمونه سایز | بیان گام رزوه | نمونه |
|---|---|---|---|
| اینچی | 1/2" / 3/4" / 1" / 1-1/4" | TPI | 3/4" UNC 10 TPI |
| متریک | M8 / M10 / M16 / M24 | Pitch (mm) | M10 × 1.5 |
در محصولات اینچی فعلی TTBOLT رزوههایی مانند UNC و 8UN دیده میشوند. قطر و Thread Series و TPI باید با مهره متناظر کاملاً سازگار باشند.
پوشش سطح و Finish
نوع پوشش باید با متریال، گرید، دمای سرویس، محیط خورنده و الزامات مونتاژ هماهنگ باشد.
Plain
بدون پوشش اضافی؛ بسته به گرید و کاربرد
Zinc Plated
آبکاری روی برای کاربردهای مناسب و گریدهای مجاز
Hot Dip Galvanized
گالوانیزه گرم برای بسیاری از کاربردهای فضای باز و محیطی
Black Oxide
Finish متداول برخی پیچهای فولاد آلیاژی و محصولات خاص
PTFE / Project Coating
پوشش پروژهای در صورت سازگاری با استاندارد و شرایط سرویس
وجود یک Finish در فیلترهای یک خانواده به معنی مجاز بودن آن برای تمام Grade × Size × Materialهای آن خانواده نیست.
اتصال را بهصورت مجموعه بررسی کنید
در پروژههای مهندسی، پیچ یا استادبولت نباید جدا از مهره و واشر انتخاب شود. مجموعه کامل باید از نظر رزوه، گرید، متریال، پوشش، سختی و شرایط سرویس هماهنگ باشد.
Bolt / Stud
استاندارد، Grade، Diameter، Thread و Finish
Nut
Thread compatibility، Grade و هندسه مناسب
Washer
ابعاد، سختی و Finish متناسب با مجموعه اتصال
راهنمای سفارش
برای سفارش دقیق، بهتر است مشخصات محصول بهصورت کامل اعلام شوند.
| نوع محصول | فرمت پیشنهادی سفارش |
|---|---|
| پیچ | Standard × Grade × Diameter × Length × Thread × Material × Finish × Quantity |
| مهره | Standard × Grade × Diameter × Thread × Material × Finish × Quantity |
| واشر | Standard × Nominal Size × ID × OD × Thickness × Material × Hardness × Finish × Quantity |
| استادبولت | Standard × Product Type × Grade × Diameter × Length × Thread × Material × Finish × Quantity |
در سفارشهای پروژهای بهتر است نقشه، BOM، Specification، دمای طراحی، فشار کاری و الزامات تست/گواهی نیز همراه درخواست خرید اعلام شوند.
تولید و سفارش سفارشی TTBOLT
علاوه بر محصولات استاندارد موجود در کاتالوگ، امکان بررسی سفارشهای صنعتی و پروژهای براساس نقشه و مشخصات فنی وجود دارد.
ابعاد و رزوه سفارشی
قطر، طول، Thread Series و Product Form براساس نقشه
عملیات حرارتی
براساس Grade و خواص مکانیکی موردنیاز
تست و کنترل
کشش، سختی، آنالیز شیمیایی، ابعاد و پوشش
مدارک کیفی
MTC و سایر مدارک موردنیاز پروژه
الزامات فنی، تستها، پوشش و مدارک کیفی باید پیش از تولید در درخواست خرید یا Specification پروژه مشخص شوند.
