علائم روی مهره

👈علائم روی مهره برای چیست و به چه معناست؟

شما حتما در کارهای خود از مهره استفاده کرده اید. حتی اگر هم خیلی کم فنی باشید حداقل با یک نوع مهره سرو کله زده اید. البته که شما در حال خواندن این متن هستید فرد بسیار فنی می توانید باشید چرا که این مطالب مورد جستجوی افراد حرفه ای می تواند باشد. همانطور که همه می دانیم مهره ها از جنس های مختلفی ساخته می شوند که دارای خواص منحصر به فردی می شوند. در حین کار در کارگاه ها ممکن است در ساعات مختلف روز و همچنین در مکانهایی مختلف که حتی خیلی کم نور است ما نتوانیم از روی رنگ مهره آن را تشخیص بدهیم و به اشتباه از یک سایز با متریال اشتباه در آن کاربرد استفاده کنیم. اینجاست که علامت های روی مهره بکار می آید.

👈دسته بندی علائم روی مهره

روی مهره ها علائمی ایجاد می کنند که به دو دسته اصلی تقسیم می شود. 1-اطلاعات تولید کننده مهره 2-اطلاعات استاندارد و متریال

اطلاعات تولید کننده مهره طبق استاندارد از یک شکل خاص یا دو یا سه حرف لاتین این است مثلا "TT" مخفف کلمه TTBOLT است. تی تی بولت این نماد را برای تولیدات خود در ایران استفاده می کند. البته این فقط یک استاندارد درج است و هر شرکتی می تواند هر تعداد حرف را برای درج نماد تجاری خود استفاده کند.

اطلاعات استاندارد و متریال مهره نیز باید به روشی استاندارد روی مهره نقش ببندد. همانطور که می دانیم استاندارد پیچ و مهره به دو بخش اصلی متریک و اینچی یا امپریال تقسیم می شود. و اطلاعات مهم آن روی مهره نقش می بندد.

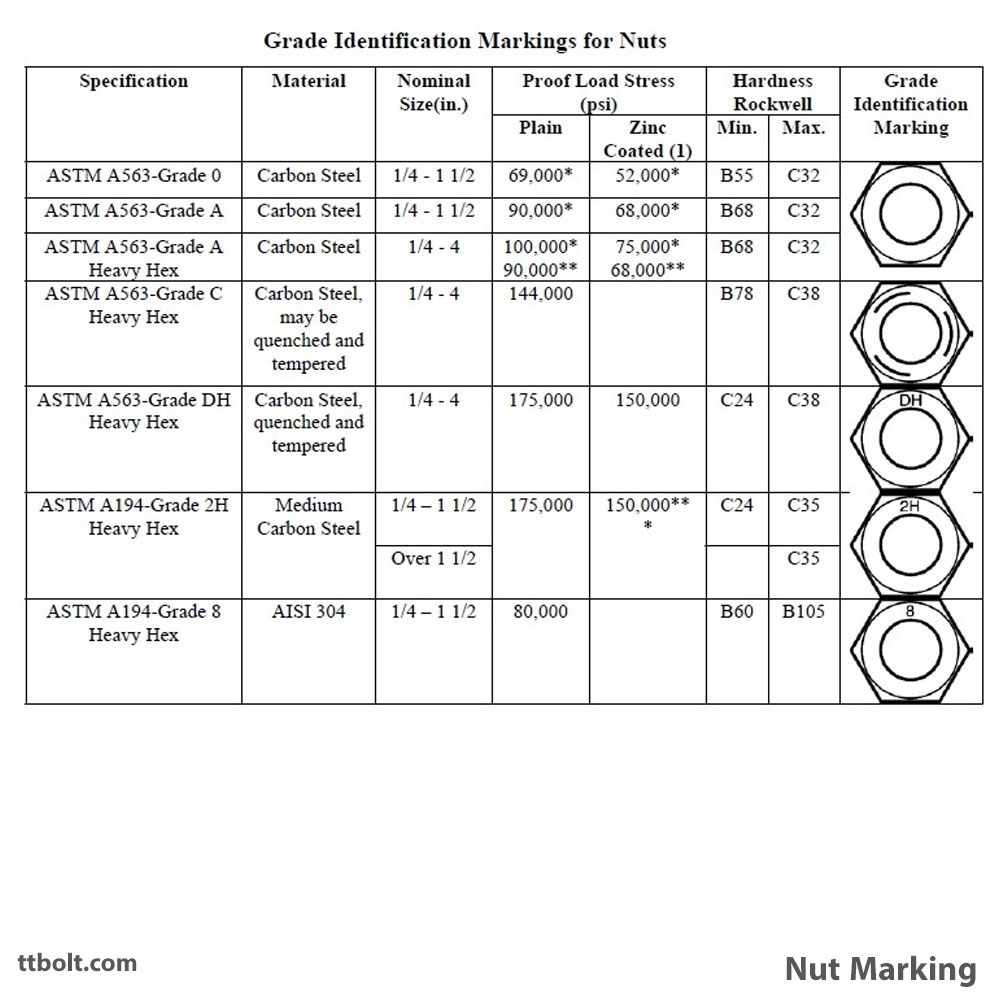

استانداردهای معروف مثل DIN, ASTM,ISO خود روش هایی برای نمایش اطلاعات فنی روی مهره را دارند. در جدول زیر برخی از این علامات را مشاهده می کنید.

علامت روی مهره	استاندارد مهره	جنس مهره	حدود ابعاد	بار گواه ksi	سختی راکول
					حداقل	حداکثر
	ASTM A563 Grade O	فولاد	1/4 - 1 1/2	69	B55	C32
	ASTM A563 Grade A			69	B55	C32
	ASTM A563 Grade B		1/4 - 1 1 - 1 1/2	120	B69	C32
				105
	ASTM A563 Grade C	فولاد گاهی با عملیات سرمایشی و گرمایشی	1/4 - 4	144	B78	C38
	ASTM A563 Grade C3	فولاد با مقاومت در برابر خوردگی گاهی با عملیات سرمایشی و گرمایشی	1/4 - 4	144	B78	C38
	ASTM A563 Grade D	فولاد گاهی با عملیات سرمایشی و گرمایشی	1/4 - 4	150	B84	C38
	ASTM A563 Grade DH	فولاد گاهی با عملیات سرمایشی و گرمایشی	1/4 - 4	175	C24	C38
	ASTM A563 Grade DH3	فولاد با مقاومت در برابر خوردگی گاهی با عملیات سرمایشی و گرمایشی	1/4 - 4	175	C24	C38
	ASTM A194 Grade 1	فولاد	1/4 - 4	130	B70	-
	ASTM A194 Grade 2	فولاد با کربن متوسط	1/4 - 4	150	159	352
	ASTM A194 Grade 2H	فولاد با کربن متوسط همراه با سرمایش و گرمایش	1/4 - 4	175	C24	C38
	ASTM A194 Grade 2HM	فولاد با کربن متوسط همراه با سرمایش و گرمایش	1/4 - 4	150	159	237
	ASTM A194 Grade 4	فولاد با کربن متوسط همراه با سرمایش و گرمایش	1/4 - 4	175	C24	C38
	ASTM A194 Grade 7	فولاد با کربن متوسط همراه با سرمایش و گرمایش	1/4 - 4	175	C24	C38
	ASTM A194 Grade 7M	فولاد با کربن متوسط همراه با سرمایش و گرمایش	1/4 - 4	150	159	237
	ASTM A194 Grade 8	استنلس استیل 304	1/4 - 4	80	126	300
	ASTM A194 Grade 8M	استنلس استیل 316	1/4 - 4	80	126	300
