پیچ تی DIN 7992
پیچ تی DIN 7992 یک پیچ استاندارد آلمانی است که با این استاندارد یعنی DIN 7992 شناخته می شود. این پیچ در سایز های بزرگ و با متریال های متنوع جهت مصرف در صنایع سنگین کاربرد دارد. این پیچ از آهن معمولی گرید 4.6 , 8.8 , 10.9 ساخته می شود و برای فروش به بازار مصرف ارسال می گردد. این پیچ به پیچ تی هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکان پذیر است و مشتری می تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. از آنجا که وزن این پیچ ها زیاد است واردات این پیچ مرقون به صرفه نیست و باید از داخل کشور تامین شود که این خود جای خوشحالی دارد. این پیچ از سایز M24 تا سایز M100 در ابعاد استاندارد تولید می شود. تولید ابعاد خاص هم منطبق با این استاندار امکان پذیر است اما دیگر پیچ تولید شده در این استاندارد قرار نمی گیرد و همچنین برای تولید این پیچ در ابعاد خارج از استاندارد باید از قالب های غیر استاندارد در جهت تولید استفاده کرد که پیشنهاد نمی گردد. این پیچ بین دو ناودانی در بستر بتن قرار می گیرد به این ترتیب امکان بسته شدن داینامیک ماشین آلات روی یک خط فراهم می گردد.
پیچ تی DIN 186
پیچ تی DIN 186 یک پیچ استاندارد آلمانی است که با این استاندارد یعنی DIN 186 شناخته می شود. این پیچ در سایز ها و با متریال های متنوع جهت مصرف در صنایع کاربرد دارد. این پیچ از آهن معمولی گرید 4.6 , 8.8 و استنلس استیل A2 , A4 ساخته می شود و برای فروش به بازار مصرف ارسال می گردد. این پیچ به پیچ تی هم در بازار ایران معروف است. تولید این پیچ در داخل کشور امکان پذیر است و مشتری می تواند هم خرید محصول داخلی و هم خرید محصول وارداتی داشته باشد. این پیچ از سایز M6 تا سایز M48 در ابعاد استاندارد تولید می شود. تولید ابعاد خاص هم منطبق با این استاندار امکان پذیر است اما دیگر پیچ تولید شده در این استاندارد قرار نمی گیرد و همچنین برای تولید این پیچ در ابعاد خارج از استاندارد باید از قالب های غیر استاندارد در جهت تولید استفاده کرد که پیشنهاد نمی گردد. پیچ تی کاربرد های خاص خود را دارد مثلا در داربست و یا در ریل ها و یا در خطوط تولید کارخانه در جاهایی که تعداد زیادی پیچ برای نگهداشتن یک قطعه بزرگ همکاری می کنند مورد استفاده است.

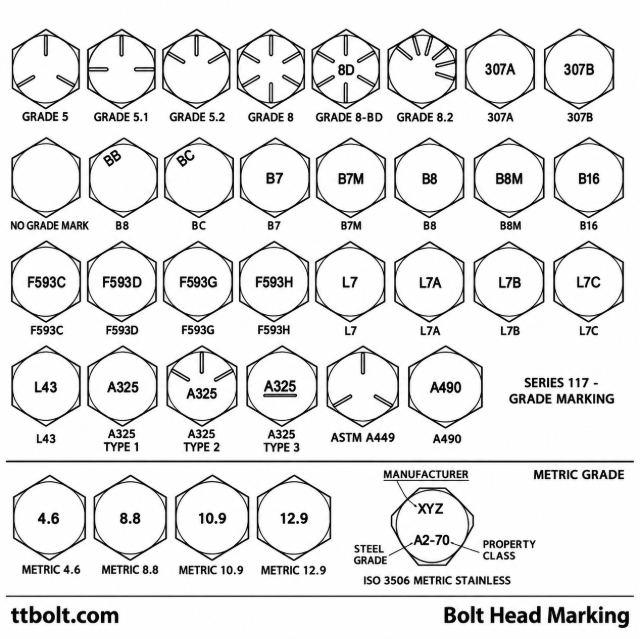

علائم روی پیچ
شما حتما در کارهای خود از پیچ استفاده کرده اید. حتی اگر هم خیلی کم فنی باشید حداقل با یک نوع پیچ سرو کله زده اید. البته که شما در حال خواندن این متن هستید فرد بسیار فنی می توانید باشید چرا که این مطالب مورد جستجوی افراد حرفه ای میتونه باشه. به هر حال پیچ ها گل دارند انوعی از گل برای پیچ ها طراحی شده است. البته عبارت گل یگ عبارت غیر علمی هست. به بخش بالایی پیچ "سر" می گوییم که به انگلیسی میشود Head Of The Bolt. همانطور مه می دانیم پیچ ها از جنس های مختلفی ساخته می شوند که دارای خواص منحصر به فردی می شوند. الان می خوام شما رو با یک چالش جالب روبه رو کنم. فرض کنید ما یک جعبه بزرگ چوبی داریم که توی اون پر از پیچ های سر ششگوش با ابعاد مختلف پر شده و این پیچ ها همه هم رنگ هم هستند ولی از متریال های گوناگونی ساخته شده اند. حالا بیایید این پیچ ها رو از هم جدا کنیم. چه اتفاقی می یوفته؟ تمام پیچ هایی که هم شکل و هم اندازه هستند پیش هم جمع می شوند و مشکل جداسازی بر اساس متریال پیش میاد. حالا باید چه کار کنیم؟ تنها راهی که باقی می ماند این است که تک تک پیچ ها رو تست غیر مخرب کنیم تا مشخص بشه از کدوم متریال هست. راستی یه راه دیگه هم هست. بله درست گفتید سختی سنج. دستگاه سختی سنج هم می تونه ما رو کمک کنه. ولی به چه قیمتی این جداسازی انجام میشه؟ اینجاست که اطلاعات حک شده روی سر پیچ به کار ما میاد.
استاندارد ASTM A320
مشخصات ASTM A320 که در اصل در سال 1948 تأیید شد ، مواد پیچ از فولاد آلیاژی و فولاد ضد زنگ را برای استفاده در دمای پایین پوشش می دهد. این استاندارد میله های فولادی رولینگ شده فورج شده کشیده شده در غالب پیچ و استادبولت که برای مخازن تحت فشار ، شیرآلات ، فلنج ها و اتصالات استفاده می شود ، می پوشاند. مانند مشخصات ASTM A193 ، مگر اینکه خلاف آن مشخص شده باشد ، رزوه 8UN بر روی اتصال دهنده های بزرگتر از 1 "قطر مشخص شده است. در زیر خلاصه ای از چند قطر معمول در مشخصات ASTM A320 آورده شده است. تعداد دیگری از گریدهای کمتر رایج ASTM A320 وجود دارد ، اما در توضیحات زیر آورده نشده است.
استاندارد ASTM A193
این مشخصات که در اصل در سال 1936 میلادی به تصویب رسیده است ، به صورت عمده در کاربردهای نفت و ساختمان های شیمیایی مورد استفاده قرار می گیرد. استاندارد ASTM متریال پیچ و مهره ای از فولاد ضد زنگ را برای سرویس در دمای بالا یا فشار بالا پوشش می دهد. این مشخصات شامل پیچ و مهره های در نظر گرفته شده برای استفاده در مخازن تحت فشار ، شیرآلات ، فلنج ها و اتصالات است.
عملیات حرارتی روی پیچ و مهره
عملیات حرارتی روی پیچ و مهره : هرقدر ساختار مولکولی فولاد ، ریز تر باشد ، استحکام بیشتری خواهد داشت. انواع عملیات حرارتی روی پیچ و مهره ، روشهایی هستند که منجر به ریز تر شدن ساختار مولکولی فولاد می شوند و در نتیجه پیچ ومهره های مقاوم تر ومستحکم تری خواهیم داشت .چرا عملیات حرارتی روی پیچ و مهره انجام می شود ؟ در طول فرآیند تولید پیچ و مهره ، ممکن است تنش هایی روی قطعا ت بوجود آمده باشد .
پیچ متری چیست
پیچ های متری ، مفتولهای رزوه شده در قطر های مختلف و بدون گل ( سر پیچ ) هستند که از جنس آهن با گرید 5.6 یا فولاد با گرید 8.8 و 10.9 و همچنین از جنس استیل ساخته شده و در طولهای یک متری ، دومتری و سه متری برش داده می شوند و مهره می تواند از هر دو طرف پیچ ، بسته شود . مصرف کنندگان می توانند در اندازه های مورد نیاز ، پیچ را برش داده و استفاده نمایند. پیچهای متری در حالت استاندارد ، دنده میلیمتری هستند و نوع دنده ی ایجاد شده روی بدنه میلگرد ( مفتول ) بستگی به کاربرد پیچ مورد نظر دارد و در ضمن به صورت خود رنگ (سیاه ) ،گالوانیزه ( سفید ) و استیل ،در دسترس می باشند.
تولید پیچ به روش فورج سرد
بسیار جالب است بدانیم ، پیچهایی که به روش فورج سرد تولید می شوند ، از یک تکه سیم ساخته می شوند.ضخامت سیمی که داریم از آن صحبت می کنیم کمی بیشتر از قطر اسمی پیچ است و به شکل سیم پیچ به کارخانه تولید پیچ وارد می شود.
آزمون کشش پیچ
یکی از آزمون هایی که روی انواع پیچها انجام می شود ، آزمون کشش پیچ است . آزمون کشش پیچ به سه دسته تقسیم می شود : الف – آزمون کشش با مقطع کامل Full - Sizeب – آزمون کشش گوه ای بر روی نمونه کامل ( کلگی ) Wedge Test ج – آزمون کشش بر روی نمونه ماشین کاری شده( کشش دمبلی )
استاندارد DIN 6914
پیچ شش گوش DIN 6914 این پیچ ، سرشش گوش وگل درشت دارد و به نامهای پیچ آچاری سنگین ، هوی بولت (Heavy Bolt ) و پیچ HV آچارخور نیز معروف است. چون نسبتا سر درشت و رزوه کوتاه تری دارد ، مقاومت واستحکام آن نسبت به برخی از پیچها بیشتر است و لذا برای استفاده در صنایع سنگین گزینه خوبی خواهد بود .
