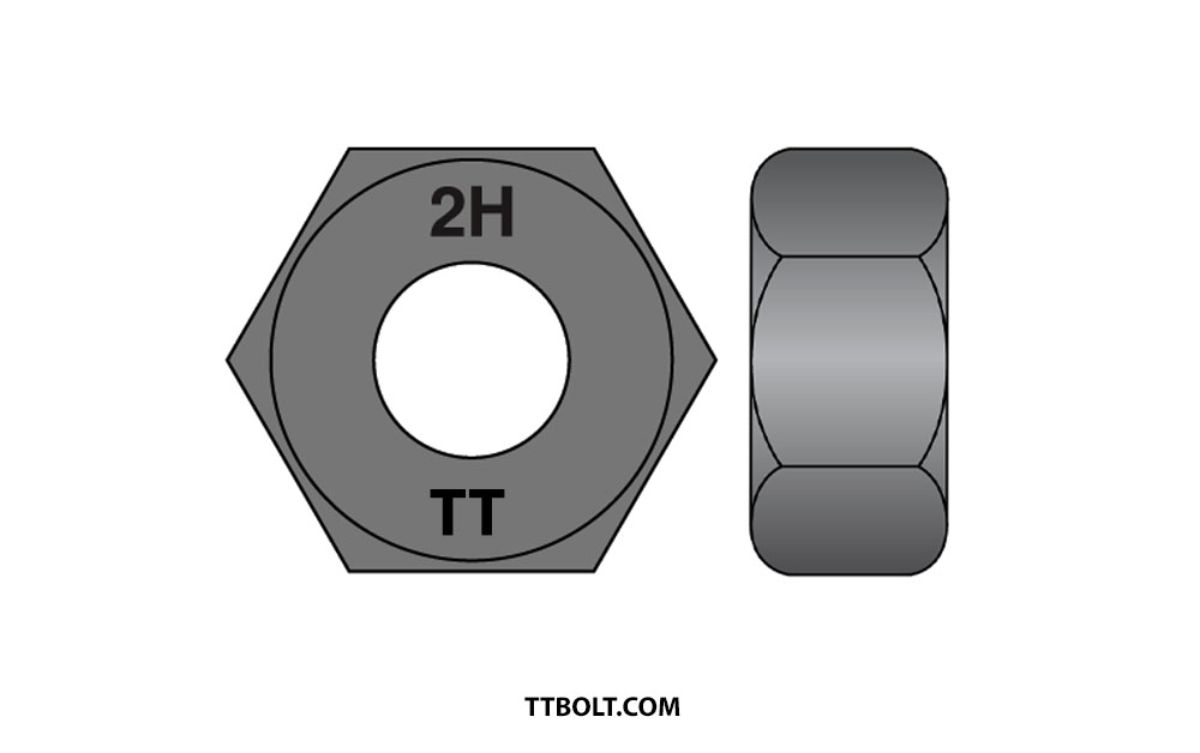

مهره 2H یکی از پرکاربردترین مهره های اینچی است که نام علمی و کامل آن NUT ASTM A 194 GR 2H است. درصنایع نفتی و گاز و پتروشیمی از این مهره به همراه استادبولت ASTM A 193 Gr B7 یا پیچ های با استاندارد اینچی استفاده می شود. به همین خاطر این مقاله برای معرفی بیشتر این مهره تدوین شده تا شما در انتخاب آن بتوانید بهتر تصمیم بگیرید. مهره ASTM A 194 GR 2H مهره ای برای فشار کاری بالاست ضمن اینکه قیمت این مهره اقتصادی است از استحکام لازم برای انجام ماموریت های حساس و سنگین برخوردار است. استاندارد ASTM A 194 گریدهای زیادی دارد ولی این گرید پرکاربرد در صنایع تبدیل به یک کالای پرمصرف شده. مهره 2H در گرمای 454 درجه سانتیگراد عملکرد خوبی دارد. مهره های 2H برای کارهای سنگین طراحی شده اند. این مهره از سایز¼ اینچ تا 4 اینچ طراحی و تولید می شود و لازم به ذکر هست این مهره با ابعاد متریک هم تولید و به بازار فرستاده می شود.
ASTM مخفف کلمات American Society for Testing and Materials است. البته استاندارد ASTM A 194M هم برای سیستم متریک تعریف شده که از قطر 6 تا 100 میلیمتر قابل تولید است که در این جا فقط در مورد استاندارد اینچی ASTM A 193 صحبت خواهیم کرد. این استاندارد بیشتر در صنایع نفت و گاز و پتروشیمی مورد استفاده قرار می گیرد از سایز ¼ تا 4 اینچ ساخته می شود. استاندارد ASTM A 194 مهره های فولاد کربن دار و فولاد آلیاژی و استنلس استیل را برای محیط های پرفشار و دمای کاری بالا مثلا 500 درجه سانتیگراد معرفی می کند. مهره های این استاندارد تا قطر یک اینچ با استاندارد UNC رزوه می شوند. استاندارد ابعادی برای استاندارد ASTM A 194 استاندارد ANSI B18.2.2 می باشد و استاندارد ANSI B1.13M استاندارد متریک آن است و در این بحث نمی گنجد. مهره هایی که تحت استاندارد ASTM A 194 تولید می شوند، نسبتا ضخیم تر و مقاومتر و دارای سختی بیشتری هستند. گریدهای مختلف این استاندارد، به دلیل قرار گرفتن در شرایط گوناگون عملیات حرارتی گرمایش و سرمایش سریع، در برابر فشار و حرارت، مقاومت بیشتری از خود نشان می دهد. در صنعت تعداد زیادی از مهره های این استاندارد همراه استاد بولت ها به کار می روند. قطر اسمی مهره ها از یک چهارم اینچ تا چهار اینچ در استاندارد ASTM A 194 است و دمای عملیات حرارتی انجام شده در گرید 2H برابر850 درجه سلسیوس یا 450 درجه فارنهایت است.
َگرید های استاندارد مهره ASTM A 194
استاندارد مهره ASTM A 194 دارای گرید های گوناگونی است که در شرایط کاری مختلف مورد استفاده قرار می گیرد. در جدول زیر پرکاربردترین گرید های این استاندارد را به همراه دمای کاری استاندارد برای شما گردآوری کرده ایم.
|
گرید مهره |
دمای کاری°C |
توضیحات |
|
2 |
-17 |
Carbon steel heavy hex nuts |
|
2H |
454 |
Quenched & tempered carbon steel heavy hex nuts |
|
2HM |
621 |
Quenched & tempered carbon steel heavy hex nuts, 100% hardness tested |
|
4 |
593 |
Quenched & tempered carbon-molybdenum heavy hex nuts (withdrawn in 2017) |
|
7 |
593 |
Quenched & tempered alloy steel heavy hex nuts |
|
7M |
621 |
Quenched & tempered alloy steel heavy hex nuts, 100% hardness tested |
|
7L |
|
Quenched & tempered alloy steel heavy hex nuts, Charpy impact tested |
|
8 |
|
Stainless AISI 304 heavy hex nuts |
|
8M |
|
Stainless AISI 316 heavy hex nuts |
استاندارد پیچ های مورد استفاده مهره ASTM A 194
پیچ های با استاندارد ASTM A 193 در گرید های متفاوت مورد استفاده در این استاندارد می باشد. باید توجه داشته باشیم که برای استفاده از پیچ باید هماهنگی لازم را با استاندارد مهره ASTM A 194 داشته باشد. همچنین گرید پیچ با گرید مهره باید مطابقت داشته باشد.
استاندارد واشر مورد استفاده مهره ASTM A 194
استاندارد واشر مکمل مهره های این استاندارد در F436 تعریف شده است. استاندارد فوق، پرکاربردترین و رایج ترین استاندارد مورد استفاده برای مهره های شش گوش ASTM A 194 می باشد.
ترکیبات شیمیایی استاندارد ASTM A 194
ترکیبات شیمیایی گرید های 7m , 7 , 4 , 2hm , 2h , 2 از مهره های تولید شده طبق استاندارد ASTMA 194 بسیار مشابه هستند و اختلاف اساسی آنها در عملیات حرارتی انجام گرفته روی آنهاست. گرید های 8 و 8M درصد قابل توجهی از عناصر کروم و نیکل را شامل می شوند و به عنوان مهره های استنلس استیل این استاندارد مطرح هستند.
روش ساخت مهره های ASTM A 194
عموما این مهره ها به روش فورج گرم ساخته می شوند و همچنین عملیات حرارتی بعد از تولید صورت می گیرد. مهره های ASTM A 194 به وسیله عملیات حرارتی کارایی بهتری پیدا می کنند.
موارد مصرف مهره استاندارد ASTM A194 گرید 2H
مهره های استاندارد A194 با استاد بولتها به کار می روند و نسبت به مهره های متریک سنگین تر وضخیم ترند. برای اتصال فلنج ها عموما از این استاندارد استفاده می شود. و این نکته را هم بدانیم که برای هر سایز از فلنج ها بازهم استاندارد هایی وجود دارد که باید بر اساس آن استاندارد ها استاد بولت و مهره مناسب انتخاب گردد.
| عنصر شیمیایی | 2, 2H, and 2HM | 4 | 7 and 7M (AISI 4140) | 8 (AISI 304) | 8M (AISI 316) |
|---|---|---|---|---|---|
| Carbon - کربن | 0.40% min | 0.40 - 0.50% | 0.37 - 0.49% | 0.08% max | 0.08% max |
| Manganese - منگنز | 1.00% max | 0.70 - 0.90% | 0.65 - 1.10% | 2.00% max | 2.00% max |
| Phosphorus, max - فسفر | 0.040% | 0.035% | 0.035% | 0.045% | 0.045% |
| Sulfur, max - گوگرد | 0.050% | 0.040% | 0.040% | 0.030% | 0.030% |
| Silicon - سیلیکون | 0.40% max | 0.15 - 0.35% | 0.15 - 0.35% | 1.00% max | 1.00% max |
| Chromium - کروم | 0.75 - 1.20% | 18.0 - 20.0% | 16.0 - 18.0% | ||
| Nickel - نیکل | 8.0 - 11.0% | 10.0 - 14.0% | |||
| Molybdenum - مولیبدن | 0.20 - 0.30% | 0.15 - 0.25% | 2.00 - 3.00% |
مهره های استاندارد ASTM A 194 استاندارد اینچی قابل استفاده در مکانهای پرفشار و گرمای بالا هستند. لذا تولید این محصولات باید بادقت انجام شود. خریدار هم باید به این نکته دقت داشته باشد که تست و گواهی نامه کیفیت متریال خام به صورت کپی در اسناد محصول ارسال گردد.
تی تی بولت تامین کننده مهره با استاندارد ASTM A 194 در گرید های پرمصرف آماده همکاری با شرکت های صنعتی است. شما می توانید از بخش تماس با ما یا ثبت سفارش اینترنتی نیاز خود را اعلام نمایید تا کارشناسان در اصرع وقت پاسخگوی درخواست شما باشند.
