بررسی جامع و تحلیل فنی استاد بولت استیل: ستون فقرات اتصالات صنعتی مدرن

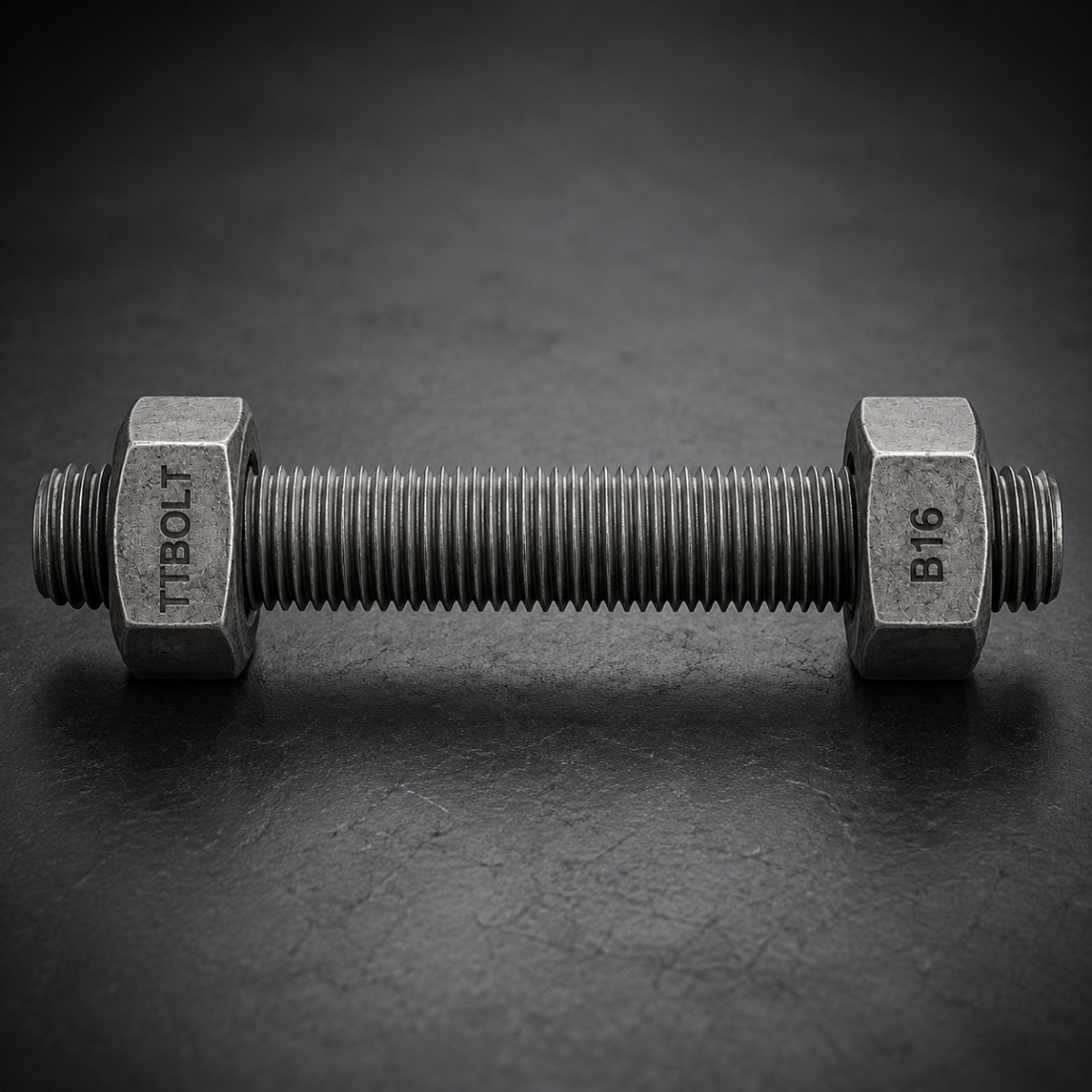

در دنیای پیچیده و عظیم صنایع سنگین، اجزای کوچک اما حیاتی وجود دارند که استحکام و پایداری سازههای غولپیکر به آنها وابسته است. یکی از این اجزای کلیدی که شاید در نگاه اول ساده به نظر برسد اما نقشی بی بدیل در ایمنی و تداوم عملیات صنعتی ایفا میکند، استاد بولت استیل (Stainless Steel Stud Bolt) است. این قطعات که در واقع میلههای تمام رزوه شدهای هستند که دو مهره در دو طرف آنها قرار میگیرد، وظیفه اتصال فلنجها، شیرآلات و تجهیزات مخازن تحت فشار را بر عهده دارند. اهمیت این اتصالات زمانی مشخص میشود که در نظر بگیریم کوچکترین نقص در آنها میتواند منجر به نشتیهای خطرناک، توقف خطوط تولید و خسارات مالی و جانی جبرانناپذیر شود.
با پیشرفت تکنولوژی و افزایش نیاز به فعالیت در محیطهای خورنده، مرطوب و دماهای بسیار بالا یا پایین، استفاده از متریالهای معمولی دیگر پاسخگو نبود و صنعت به سمت آلیاژهای مقاومتر حرکت کرد. در این میان، فولاد ضد زنگ یا همان استنلس استیل به دلیل خواص شیمیایی و مکانیکی منحصر به فرد خود، به استانداردی طلایی برای تولید استاد بولتها تبدیل شد. این مقاله قصد دارد تا با نگاهی دقیق و تحلیلی، به بررسی ساختار، روشهای تولید، استانداردها و اهمیت استاد بولتهای استیل در صنایع مادر بپردازد و خواننده را با لایههای پنهان این محصول استراتژیک آشنا کند.
ماهیت فنی و مهندسی استاد بولت استیل
استاد بولت استیل در تعریف مهندسی، یک میله فولادی رزوه شده است که برخلاف پیچهای معمولی که دارای سر (Head) هستند، فاقد هرگونه سر یا گلپیچ میباشد. این قطعه به گونهای طراحی شده است که از دو طرف توسط مهرههای سنگین (Heavy Hex Nuts) مهار میشود و نیروی کششی (Tensile Force) را به صورت یکنواخت در طول خود توزیع میکند. این ویژگی باعث میشود که استاد بولتها در مقایسه با پیچهای معمولی، توانایی تحمل فشارهای بسیار بالاتری را داشته باشند و در برابر ارتعاشات و تکانهای شدید سیستمهای لولهکشی، مقاومت بهتری از خود نشان دهند.
استفاده از آلیاژهای استیل در ساخت این قطعات، مقاومت ذاتی آنها را در برابر پدیدههای مخرب شیمیایی به طرز چشمگیری افزایش میدهد. وجود عناصری مانند کروم (Chromium) و نیکل (Nickel) در ساختار مولکولی این آلیاژها، باعث تشکیل یک لایه اکسید محافظ میکروسکوپی بر روی سطح پیچ میشود که مانع از نفوذ اکسیژن و رطوبت به لایههای زیرین میگردد. این خاصیت خودترمیمشوندگی (Self-healing) بدین معناست که حتی اگر سطح پیچ دچار خراشیدگی شود، لایه محافظ به سرعت در مجاورت هوا بازسازی شده و از زنگزدگی جلوگیری میکند، ویژگیای که برای تجهیزات دریایی و پالایشگاهی حیاتی است.
مقاومت در برابر خوردگی شیمیایی
یکی از مهمترین دلایل انتخاب استاد بولت استیل، رفتار آن در محیطهای اسیدی و قلیایی است. در بسیاری از صنایع پتروشیمی، سیالات عبوری دارای خاصیت خورندگی بالایی هستند که میتوانند فولادهای کربنی معمولی را در مدت کوتاهی تخریب کنند. آلیاژهای استنلس استیل با ایجاد سد مقاومتی در برابر خوردگی حفرهای (Pitting Corrosion) و خوردگی تنشی (Stress Corrosion Cracking)، طول عمر اتصالات را تضمین کرده و هزینههای تعمیر و نگهداری را به شدت کاهش میدهند.
پایداری مکانیکی در دماهای حدی
ویژگی بارز دیگر این محصولات، حفظ خواص مکانیکی در طیف وسیعی از دماهاست. استاد بولتهای استیل نه تنها در دماهای بسیار بالا (High Temperature) دچار خزش و تغییر شکل نمیشوند، بلکه در دماهای برودتی و بسیار پایین (Cryogenic Temperatures) نیز چقرمگی (Toughness) خود را حفظ کرده و ترد و شکننده نمیشوند. این پایداری حرارتی باعث شده است تا آنها گزینهای بیرقیب برای مبدلهای حرارتی و مخازن حمل گاز مایع باشند.
آنالیز متریال و گریدهای رایج: تمرکز بر استادبولت های استیل B8
در صنعت اتصالات، شناخت دقیق گریدها و استانداردهای آلیاژ بسیار حائز اهمیت است، زیرا انتخاب اشتباه میتواند منجر به فاجعه شود. استاندارد ASTM A193 به عنوان مرجع اصلی برای پیچها و استاد بولتهای مورد استفاده در دماهای بالا و فشارهای زیاد شناخته میشود. در زیرمجموعه این استاندارد، گریدهای خانواده B8 به عنوان محبوبترین و پرکاربردترین گزینهها برای محیطهای خورنده مطرح هستند. این گریدها بر اساس نوع آلیاژ استیل و عملیات حرارتی انجام شده روی آنها دستهبندی میشوند و هر کدام ویژگیهای منحصر به فردی را ارائه میدهند.
تفاوت اصلی در گریدهای مختلف این خانواده، به ترکیب شیمیایی و میزان عناصر آلیاژی آنها باز میگردد. مهندسان متالورژی با تغییر دقیق درصدهای عناصر، خواص مورد نیاز برای پروژههای خاص را ایجاد میکنند. در ادامه به تحلیل دقیقتر دو گرید اصلی و پرمصرف در این خانواده میپردازیم که بیشترین سهم بازار را به خود اختصاص دادهاند و درک تفاوت آنها برای خریداران و مهندسان ضروری است.
گرید B8 (استیل 304)
استادبولت های استیل B8 از آلیاژ استنلس استیل 304 (AISI 304) تولید میشوند. این آلیاژ که به عنوان استیل 18-8 نیز شناخته میشود (به دلیل داشتن حدود 18 درصد کروم و 8 درصد نیکل)، مقاومت بسیار خوبی در برابر اکسیداسیون و خوردگیهای عمومی دارد. گرید B8 معمولاً برای محیطهایی توصیه میشود که در معرض اسیدهای ملایم، آب شیرین و شرایط جوی مرطوب قرار دارند. این گرید از نظر اقتصادی مقرونبهصرفهتر است و برای بسیاری از کاربردهای عمومی صنعتی گزینهای ایدهآل محسوب میشود.
گرید B8M (استیل 316)
در طرف دیگر، گرید B8M قرار دارد که از آلیاژ استنلس استیل 316 (AISI 316) ساخته میشود. تفاوت کلیدی این گرید با B8، افزودن عنصر مولیبدن (Molybdenum) به ترکیب شیمیایی آن است. وجود مولیبدن مقاومت استاد بولت را در برابر خوردگیهای کلریدی و محیطهای نمکی به شدت افزایش میدهد. به همین دلیل، استاد بولتهای B8M انتخاب اول برای سکوهای نفتی دریایی، تاسیسات ساحلی و کارخانجاتی هستند که با محلولهای شیمیایی قوی سروکار دارند. اگرچه قیمت این گرید بالاتر است، اما دوام آن در شرایط سخت، این هزینه را توجیه میکند.
کلاسبندی سختی (Class 1 vs Class 2)
نکته بسیار مهم دیگر در مورد این گریدها، کلاس عملیات حرارتی آنهاست. هم گرید B8 و هم B8M در دو کلاس 1 و 2 تولید میشوند. کلاس 1 به صورت آنیل شده (Carbide Solution Treated) عرضه میشود و دارای استحکام کششی استاندارد است. اما کلاس 2 پس از عملیات آنیل، تحت فرآیند کرنش سختی (Strain Hardening) قرار میگیرد که باعث افزایش چشمگیر استحکام تسلیم و مقاومت کششی آن میشود. بنابراین، برای کاربردهایی که نیاز به تحمل فشار بسیار بالایی دارند، استفاده از کلاس 2 الزامی است.
فرآیند تولید و تکنولوژیهای ساخت پیشرفته
تولید استاد بولت استیل یک فرآیند دقیق و چندمرحلهای است که نیازمند تجهیزات پیشرفته و کنترل کیفیت سختگیرانه میباشد. ماده اولیه معمولاً به صورت مفتول یا میلگردهای استیل (Round Bars) با کیفیت بالا وارد کارخانه میشود. اولین و یکی از مهمترین مراحل، انتخاب متریال با خلوص بالا و عاری از ناخالصی است، زیرا هرگونه ناخالصی در ساختار کریستالی فلز میتواند در آینده به نقطه آغاز شکست تبدیل شود. پس از تایید مواد اولیه توسط واحد کنترل کیفیت، فرآیند تولید آغاز میگردد.
روش تولید رزوهها (Threading) یکی از بحثبرانگیزترین و مهمترین بخشهای ساخت است. دو روش اصلی برای ایجاد رزوه وجود دارد: روش برادهبرداری (Cut Threading) و روش نورد (Roll Threading). در روش برادهبرداری، رزوه با تراشیدن سطح ایجاد میشود که باعث قطع شدن الیاف فلز میگردد. اما در روش نورد که روش برتر و استاندارد برای استاد بولتهای باکیفیت است، رزوهها با فشار و جابجایی فلز شکل میگیرند. این کار نه تنها باعث صرفهجویی در متریال میشود، بلکه ساختار دانهبندی فلز را حفظ کرده و سطح رزوه را سختتر و صیقلیتر میکند که نتیجه آن افزایش مقاومت در برابر خستگی است.
عملیات حرارتی و محلولسازی کاربید
برای دستیابی به خواص مطلوب ذکر شده در استاندارد ASTM A193، استاد بولتها باید تحت عملیات حرارتی خاصی قرار گیرند. فرآیند آنیل محلولی (Solution Annealing) شامل گرم کردن قطعات تا دمای بسیار بالا و سپس سرد کردن سریع آنها (معمولاً در آب) است. این کار باعث میشود که کاربیدهای کروم که ممکن است در مرز دانهها رسوب کرده باشند، دوباره در ساختار حل شوند و مقاومت به خوردگی فلز به حداکثر برسد. بدون این عملیات، استیل ممکن است دچار خوردگی بیندانهای (Intergranular Corrosion) شود.
کنترل ابعادی و بازرسی نهایی
پس از تولید و عملیات حرارتی، استاد بولتها باید از نظر ابعادی با استانداردهای ابعادی مانند ASME B16.5 یا ASME B18.31.2 مطابقت داشته باشند. گیجهای برو/نرو (Go/No-Go Gauges) برای کنترل دقت رزوهها استفاده میشوند تا اطمینان حاصل شود که مهرهها به روانی روی پیچ حرکت میکنند اما لقی بیش از حد ندارند. همچنین تستهای غیرمخرب (NDT) مانند تست جریان گردابی (Eddy Current) ممکن است برای یافتن ترکهای سطحی پنهان مورد استفاده قرار گیرند.
مقایسه تطبیقی استانداردها و مشخصات فنی
درک تفاوتهای فنی بین استانداردهای مختلف و خواص مکانیکی آنها برای مهندسان طراح بسیار حیاتی است. این بخش به منظور شفافسازی تفاوتهای بین گریدهای رایج و استانداردهای مرتبط طراحی شده است تا انتخاب صحیح برای پروژهها تسهیل گردد. جداول مقایسهای ابزاری کارآمد برای نمایش این تفاوتها در یک نگاه هستند.
استاندارد ASTM A193 تنها به پیچ و استاد بولت میپردازد، اما برای تکمیل اتصال، نیاز به مهرههای مناسب است که در استاندارد ASTM A194 تعریف شدهاند. تطابق بین گرید پیچ و گرید مهره از اصول اولیه مهندسی اتصالات است. به عنوان مثال، برای استاد بولت گرید B8 معمولاً از مهره گرید 8 و برای استاد بولت B8M از مهره گرید 8M استفاده میشود تا پتانسیل الکتروشیمیایی مشابهی داشته باشند و از خوردگی گالوانیک جلوگیری شود.
در جدول زیر مقایسهای اجمالی بین دو گرید پرکاربرد B8 و B8M ارائه شده است:
| ویژگی / گرید | استاد بولت B8 (Class 1) | استاد بولت B8M (Class 1) |
|---|---|---|
| آلیاژ پایه | استنلس استیل 304 | استنلس استیل 316 |
| عنصر کلیدی متمایز | کروم و نیکل | مولیبدن (علاوه بر کروم و نیکل) |
| مقاومت به خوردگی | عالی در محیطهای عمومی | فوقالعاده در محیطهای کلریدی و دریایی |
| مقاومت حرارتی | بسیار خوب | بسیار خوب |
| هزینه نسبی | اقتصادیتر | گرانتر |
| کاربرد شاخص | صنایع غذایی، تاسیسات عمومی | سکوهای نفتی، صنایع کاغذسازی |
| استاندارد مهره منطبق | ASTM A194 Grade 8 | ASTM A194 Grade 8M |
نقش حیاتی در صنایع نفت، گاز و پتروشیمی
صنایع نفت و گاز به عنوان شریانهای حیاتی اقتصاد جهانی، بیشترین وابستگی را به اتصالات ایمن و با دوام دارند. در پالایشگاهها، شبکههای عظیمی از لولهها (Piping) وجود دارد که سیالات قابل اشتعال، سمی و پرفشار را جابجا میکنند. فلنجها نقاط اتصال این لولهها هستند و استاد بولت استیل تنها عاملی است که این فلنجها را در کنار هم نگه میدارد. شکست یک استاد بولت در چنین محیطی میتواند منجر به فجایع زیستمحیطی و انسانی شود.
علاوه بر فشار داخلی سیالات، عوامل محیطی نیز در این صنایع چالشبرانگیز هستند. بسیاری از میادین نفتی در مناطق دریایی یا صحراهای با اختلاف دمای شدید واقع شدهاند. استادبولت های استیل B8 و B8M با مقاومت در برابر رطوبت شور دریا و همچنین تحمل نوسانات دمایی، پایداری اتصالات را تضمین میکنند. همچنین در واحدهای فرآورش گاز که وجود سولفید هیدروژن (H2S) باعث تردی هیدروژنی در فلزات میشود، انتخاب صحیح آلیاژ استیل و سختیسنجی دقیق آن مطابق با استاندارد NACE MR0175 الزامی است.
کاربرد در صنایع آب و فاضلاب و تصفیه
اگرچه نفت و گاز مصرفکننده عمده هستند، اما صنایع آب و فاضلاب نیز به شدت به این محصولات نیاز دارند. در تصفیهخانهها، وجود گازهای متصاعد شده از فاضلاب و مواد شیمیایی افزودنی مانند کلر، محیطی به شدت خورنده ایجاد میکند. استاد بولتهای استیل در اتصالات پمپها، شیرآلات و حوضچههای تصفیه، طول عمر تجهیزات را افزایش داده و از آلودگی آب تصفیه شده ناشی از زنگزدگی اتصالات جلوگیری میکنند.
چالشهای بازار: شناسایی کیفیت و اجتناب از محصولات تقلبی
با توجه به قیمت بالای استنلس استیل و تقاضای زیاد برای این محصولات، متاسفانه بازار شاهد ورود کالاهای بیکیفیت و تقلبی است. برخی تولیدکنندگان متفرقه با استفاده از ضایعات استیل یا آلیاژهایی با درصد پایینتر نیکل و مولیبدن (مانند استیل سری 200 به جای 300)، اقدام به تولید استاد بولت میکنند. این محصولات ظاهری مشابه دارند و خاصیت ضد زنگ بودن اولیه را نشان میدهند، اما در شرایط عملیاتی واقعی به سرعت دچار خوردگی و شکست میشوند.
تشخیص این محصولات برای خریداران عادی دشوار است، اما روشهایی برای اطمینان وجود دارد. اولین گام، درخواست گواهینامه متریال (Mill Test Certificate) یا همان MTC است که ترکیب شیمیایی و خواص مکانیکی بچ تولیدی را تایید میکند. همچنین انجام تست آنالیز مواد (PMI - Positive Material Identification) با استفاده از دستگاههای پرتابل اشعه ایکس در محل، میتواند به سرعت نوع آلیاژ را مشخص کند. توجه به حکاکیهای استاندارد روی بدنه پیچ و مهره نیز از الزامات شناسایی اصالت کالاست.
اهمیت تامین از منابع معتبر
ریسک استفاده از استاد بولتهای نامرغوب بسیار بالاست و میتواند هزینههای گزافی را به پروژهها تحمیل کند. بنابراین، همکاری با تولیدکنندگان و تامینکنندگانی که دارای سابقه روشن، تجهیزات آزمایشگاهی مجهز و سیستم کنترل کیفیت مستند هستند، یک ضرورت استراتژیک برای مدیران خرید و مهندسان پروژه محسوب میشود. کیفیت سطح، دقت رزوهها و براقیت ظاهری نیز میتواند نشانههایی از کیفیت تولید باشد، هرچند که جایگزین تستهای آزمایشگاهی نیست.
توانمندیهای تولیدی تی تی بولت در صنعت اتصالات
در پایان این تحلیل فنی، شایان ذکر است که دسترسی به محصولات باکیفیت و مطابق با استانداردهای جهانی، نیازمند تکیه بر توانمندیهای تولیدکنندگان متخصص داخلی است. مجموعه تی تی بولت (TT Bolt) با بهرهگیری از دانش فنی روز و ماشینآلات پیشرفته، توانایی کامل تولید انواع استاد بولت استیل در گریدها و سایزهای مختلف را داراست. این مجموعه با درک حساسیتهای موجود در صنایع نفت، گاز و پتروشیمی، تمامی مراحل تولید از انتخاب مواد اولیه تا عملیات حرارتی و رزوهزنی را تحت نظارت دقیق کارشناسان فنی انجام میدهد.
تعهد به کیفیت و رعایت دقیق استانداردهای ASTM و ASME، سرلوحه فعالیتهای تی تی بولت است. شما میتوانید برای دریافت مشاوره فنی تخصصی، استعلام قیمت و سفارشگذاری متناسب با نیاز پروژه خود، با کارشناسان مجرب ما در تماس باشید. تیم فنی تی تی بولت آماده است تا با ارائه راهکارهای مهندسی و تامین استادبولت های استیل B8 و سایر گریدهای تخصصی، اطمینان خاطر را برای اتصالات حساس پروژههای شما به ارمغان آورد.
نتیجهگیری
استاد بولت استیل فراتر از یک قطعه اتصال دهنده ساده، نمادی از مهندسی مواد و دقت در ساخت است که ایمنی و کارایی صنایع مدرن را تضمین میکند. انتخاب صحیح بین گریدهایی نظیر B8 و B8M، شناخت تفاوتهای کلاسهای سختی و آگاهی از روشهای تولید، میتواند تاثیر مستقیمی بر طول عمر تجهیزات و کاهش هزینههای نگهداری داشته باشد. با توجه به شرایط سخت کاری در صنایع مادر، هیچ جایگزینی برای کیفیت وجود ندارد و استفاده از محصولات استاندارد و تایید شده، سرمایهگذاری برای ایمنی و آینده پروژه است. شناخت دقیق این محصول و تامین آن از مراجع معتبر، گامی اساسی در جهت ارتقای استانداردهای صنعتی و جلوگیری از حوادث ناگوار محسوب میشود.
