استاندارد DIN در بخش پیچ ها طیف وسیعی را در برگرفته است. این پیچها از شش گوش و فلنج دار و کله قارچی و چشمی گرفته تا انواع پیچ ماشین و پیچ ام دی اف و کناف را می پوشاند. شما در این صفحه تمامی استانداردهای DIN مربوط به پیچ ها را خواهید یافت. پیچ ها از متریال های گوناگونی ساخته می شوند که در موارد مختلف مصرف می گردند.پیچ ها با مقاومت کششی مختلف تولید می گردند تا هم اقتصادی باشند و هم ماموریت خود را به درستی انجام دهند. پیچ های کربن استیل به وسیله پوشش های گوناگونی از زنگ زدگی محافظت می گردند. گالوانیزه گرم و سرد و روکش تفلن و داکرومات از جمله مهمترین روش های محافظت پیچ هاست. پیچ ها به روش های گوناگونی تولید می شوند. برخی به روش فورج گرم و برخی به روش فورج سرد. شکل دهی دنده پیچ ها به روش های گوناگونی همچون براده برداری و یا فشار (رولینگ) انجام می شود. مقاومت کششی که همان تحمل بیشترین نیروی کششی قبل از خرابی پیچ است از موارد بسیار مهمی است که هنگام انتخاب باید در نظر داشته باشید.
در لیست زیر شما را با استانداردهای DIN پیچ آشنا می کنیم. لازم به ذکر است این دسته بندی ممکن است در طول زمان تغییرات کمی داشته باشد. استانداردها در صنعت به ندرت تغییر می کنند ولی با این حال درصورت تغییر ما همواره مقالات خود را به روز می کنیم تا خواننده دچار اشتباه نشود و بتواند دانش لازم را در این زمینه کسب کند.

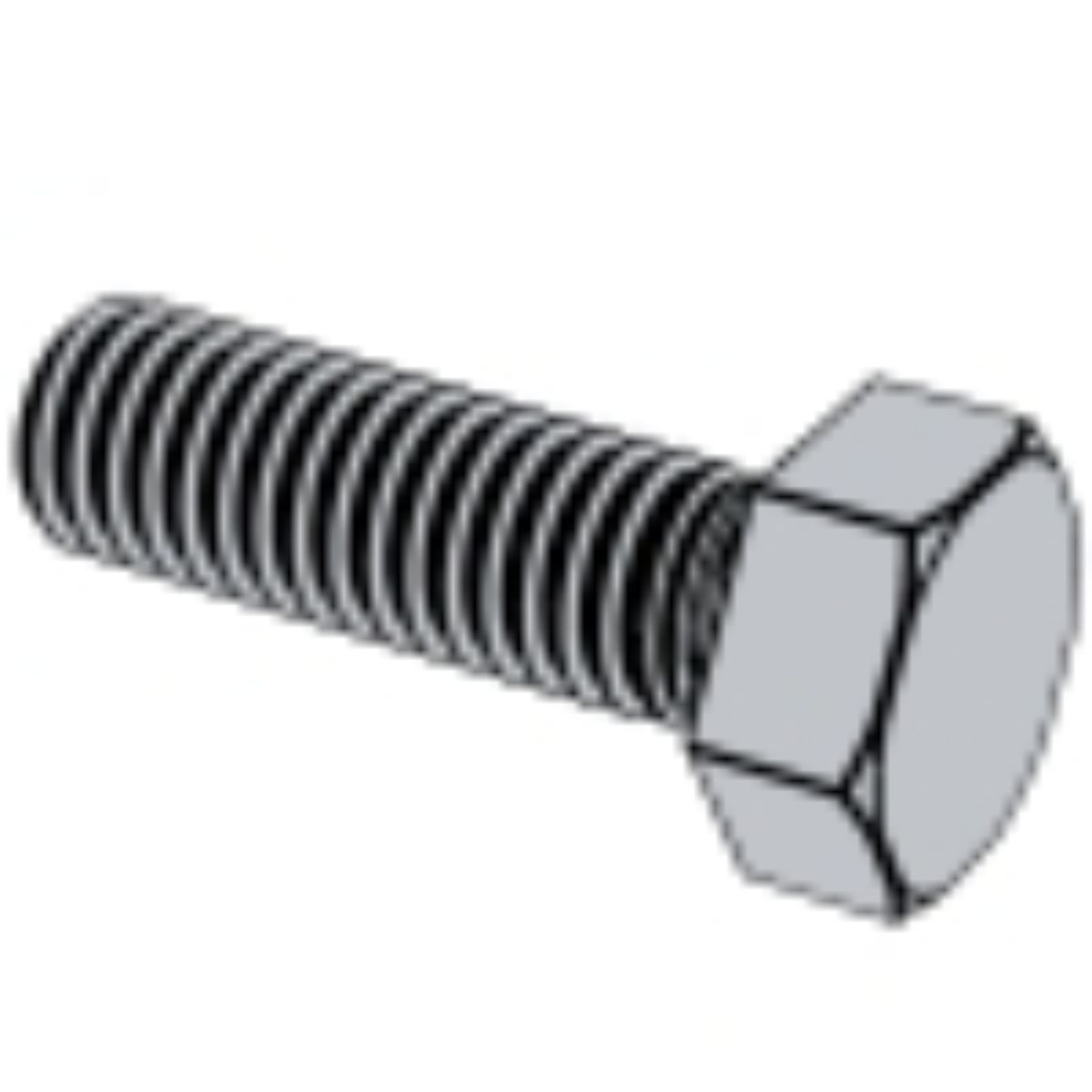

استانداردهای DIN برای پیچ های شش گوش - Hex Bolts & Screws
پیچ های شش گوش پیچ های مصرفی در مکانهای پرفشار در دماهای گوناگون هستند که این پیچ ها در گرید های مختلف 4.6 ,5.8 , 8.8 , 10.9 , 12.9 بر اساس تحمل فشار کششی (tensile strength) ساخته می شوند. پیچ های شش گوش در صنعت مصارف عمومی دارند و تنوع آنها زیاد است تا طراحان بتوانند با دستی باز انتخاب کنند. پیچ های شش گوش به طور عمومی به دو بخش تمام دنده و نیم دنده تقسیم می گردد. گام دنده ها با قطر پیچ براساس استاندارد تغییر می کند.
به زودی لینگ گرید پیچ و گام دنده در این مقاله برای شما گذاشته می شود تا مفهمو گرید و گام پیچ را بدانید.
استانداردهای DIN برای پیچ های فلنج دار - Flanged Collared Hex Bolts
پیچ های فلنج دار در صنعت در مکانهایی بسته می شوند که لرزش درکار است این پیچ با ایجاد سطح مقطع بیشتر برای چسبیدن روی فلز باعث جلوگیری از باز شدن آن می شود. در صنایع اتومبیل و ماشین سازی و لکوموتیو سازی از این نوع پیچ به وفور استفاده می گردد. طبیعتا زمانی که شما از پیچ فلنج دار استفاده می کنید باید از مهره فلنج دار برای بستن آن استفاده کنید مگر آنکه در قطعه رزوه شده باشد و نیازی به مهره نباشد. هر چیزی که میلرزد یک فرکانس لرزش دارد. فرکانس با طول موج رابطه عکس دارد.
تعریف فرکانس : تعداد تناوب در هر ثانیه.
تعریف طول موج : فاصله یک سیکل از هم.
در لرزیدن یک قطعه با یک فرکانس لرزشی مواجه هستیم. این مسله در ماشین های خاص باعث استفاده پیچ های فلنج دار خاصی می شود. و چون ساخت متنوع پیچ های فلنج دار (منظور تعداد پره ها و زاویه پره های فلنج) کار اقتصادی نیست لذا تولید کننده گان واشرهای تخصصی تولید می کنند که آنها را با پیچ و مهره های ساده به کار می برند تا این اتصالات در انواع فرکانس ها باز نشوند. یکی از شرکت های مطرح در زمینه تولید واشرهای خاص شرکت نوردلاک آلمان هست.
استاندارد های DIN برای پیچ های شش گوش ساختمانی - Hex Structural Bolts
این دسته از پیچ ها بیشتر در اسکلتهای فلزی ساختمانی مورد استفاده قرار می گیرد. این پیچ ها عموما گل درشت هستند. به این دلیل که نیروی کششی بالایی را تحمل می کنند. این پیچ ها نیم رزوه هستند و اتصال بین دو ورق ساختمانی را تامین می کنند. معمولا این پیچ ها تکی استفاده نمی شوند. پیچ های شش گوش ساختمانی در آرایه ای از پیچ ها مثلا ست 4 یا 6 یا 12 یا 16 تایی استفاده می شوند. دلیل این برمی گردد به اینکه هم استحکام اتصال بالا می رود و هم اینکه نقاط اتصال چندگانه می شود و امنیت اتصال بالا می رود.
استاندارد های DIN برای پیچ های سر مربعی - Square Head Bolts
پیچ چهارگوش می تواند به جای پیچ شش گوش مورد استفاده قرار بگیرد. سادگی تولید هنگام فورج و تولید سریع این پیچ باعث ماندگاری آن در صنعت شده است. در خیلی جاها از پیچ های مربعی استفاده می شود مثلا در راه آهن و کشتی سازی و... این پیچ ها عموما در سایزهای بزرگ ساخته می شوند و طبیعتا وظایف سنگینی را برعهده دارند.
استاندارد های DIN برای پیچ های با سر گرد - Round Head Bolts
پیچ های سرگرد یا همان کله قارچی به این علت تولید می شوند که در ظاهر یک پروژه تاثیر بصری ایجاد کنند. شما ریل گاردهای یک اتوبان را فرض کنید برای بستن قطعات آن از پیچ کله قارچی استفاده بشود نتیجه زیباتری دارد یا از پیچ های شش گوش؟ ضمن اینکه تولید پیچ کله قارچی در مقیاس زیاد عملا نتیجه اقتصادی بهتری در بر دارد. این پیچ ها برای کارهایی سنگین که زیبایی در آن مهم است انتخاب می شوند.
استاندارد های DIN برای پیچ های با سر کونیک دار تخت - Countersunk Head Bolts
پیچ های کونیک دار سرتخت در صنعت نقش مهمی را بازی می کنند. فرض کنید شما در حال ساخت سالنی هستید که کف این سالن باید فلزی باشد روش اتصال ورق ها را به کف چگونه انتخاب می کنید؟ با جوش کاری ؟ با پیچ های شش گوش؟ یا با پیچ هایی که وقتی روی کار بسته شدند هم سطح کف کار باشند؟ پیچ های کونیک دار همان خواسته شما را برآورده می کنند. البته پیچ های کونیک دار در صنایع سیمان و صنایعی که نوار نقاله دارند مورد استفاده قرار می گیرند.
استاندارد های DIN برای پیچ های چشمی - Eye Bolts
پیچ های چشمی کاربردهای مختلفی ازجمله آویزان کردن یک شی را دارد. پیچ چشمی هم با دنده خودکار و هم اتصال با مهره را دارند. پیچ های چشمی عموما برای عبور شیی از درون سوراخ چشمی برای نگهداشتن قطعه ای دیگر تولید می شود.
استانداردهای DIN برای پیچ های تی شکل - T-Head Bolts
پیچ های تی شکل به خاطر سر تی شکلی که دارند کاربرد خاصی دارند بیشتر این پیچ ها به خاطر فرو رفتن در قطعه ای دیگر و ایجاد گشتاور مناسب برای باز و بست استفاده می گردد. مثلا در داربست از این نوع پیچ استفاده می گردد. در ساخت ریل های راه آهن از این پیچ استفاده می گردد.
استاندارد پیچ های یو بولت - U-Bolts
پیچ های یو بلت برای نگهداری لوله و اقلامی از این دست استفاده می گردد. اگر در هنگام عبور از پل ها به لوله های گارد کناری دقت کنید این پیچ ها را می بینید. یو بلت ها در بسیاری از اماکن عمومی و صنعتی مورد استفاده قرار می گیرند. یو بلت ها در ابعاد گوناگونی ساخته می شوند و از شاخصهای مهم آن قطر دایره فرضی آن است که قرار است آن را محاط کند.
استاندارد های DIN برای پیچ های با سر هشت پر بیرونی (پیچ ستاره ای) - Hexalobular Bolts & Screws
نوعی پیچ برای قطعات حساس مثل سرسیلندرماشین طراحی شده است که با ابزارهای خاص این پیچ می توان آنها را باز و بست کرد. در بستن این پیچ ها از ابزاری به نام ترک متر استفاده می شود چرا که میزان سفت شدن این پیچ ها روی کار بسیار مهم است. این پیچ ها در گرید های بالا تولید می شود و در مصارف صنعتی حساس مورد استفاده قرار می گیرند.
استاندارد های DIN برای پیچ های دوازده پر بیرونی (پیچ ستاره ای) - Twelve Point Bolts
پیچ های ستاره ای دوازده پر که از نوادگان پیچ آلن به شمار می آید طرح پیش رفته پیچ های آلن است. این پیچ ها جایگزین آلن های سوکتی شش گوش است. این نوع پیچ ها بسیار گرانقیمت بوده و در هر موردی مصرف نمی شوند. آنجا که اصول مهندسی باید کاملا رعایت بشوند این پیچ ها مورد استفاده قرار می گیرند. در متور قطارهای آلمانی به وفور این پیچ ها یافت می گردد. چرا که این متورها ظرافت و استحکام بالایی دارند. در هربار تعمیر این ماشین ها پیچ ها تعویض می شوند و از پیچ های قبلی استفاده نمی شود. البته در تعمیرات متورهای خودروهای عادی هم این مسله مهم است که توسط مکانیک نادیده گرفته می شود و ازهمان پیچ های قدیمی استفاده می گردد.
استانداردهای DIN برای پیچ های چرخ ماشین - Wheel Bolts
استانداردهای DIN برای پیچ های بتن و کف - Foundation Bolts
انکربولت ها برای اتصال بین بتن و فلز طراحی شده اند. این پیچ درون بتن جای می گیرد و بعد از محکم شدن بتن دستگاه یا قطعه فلزی را روی آن می بندند. انکربوات ها شکلها و ابعاد گوناگونی در استاندارد دارند و علاوه براین هنگام تولید شما می توانید سایز دلخواه را پیشنهاد دهید. انکربولتها قطعه ارتباط دهنده بین بتن و فولاد هست. آیا شما راهی دیگر برای ارتباط این دو ماده دارید؟
استانداردهای DIN برای پیچ های Single End Bolts
استانداردهای DIN برای پیچ های دوسر رزوه - Double End Bolts
پیچ های دوسر رزوه کاربردهای جالبی دارند. این پیچ ها از یک طرف درون ماشین بسته می شوند و از طرفی قطعه دیگری راه روی آن به ماشین می بندیم. البته که آلمانها از آنجایی که بسیار دقیق و فنی کار می کنند تعجبی ندارد که این پیچ اختراع شود. این پیچ بیشتر در ابعاد متوسط مثلا قطر 6 میلیمتر و طول 80 میلیمتر ساخته می شود و در متورها بیشتر دیده می شود.
استانداردهای DIN برای پیچ های تمام رزوه - Thread Rods
پیچ تمام رزوه متری (میلیمتری) که در بازار به وفور یافت می شود و تولید داخلی هم انجام می شود پیچی است تمام رزوه که در طول های استاندارد یک یا دو یا سه متر به بازار عرضه می شود. مصرف کننده می تواند به دلخواه برش بزند و سرهای آن را کونیک کند و استفاده نماید. پیچ های متری در ساختمان سازی به وفور مورد استفاده است. در صنایع موارد کاربری زیادی دارد. از آنجا که پیچ متری رزوه یکنواختی دارد این پیچ بسیار پرکاربرد می باشد.
