مهره چهار گوش چیست

مهره چهار گوش چیست؟ بررسی فنی، کاربردها و استانداردهای تولید

در دنیای اتصالات صنعتی و مکانیک، انتخاب دقیق اجزای اتصال‌دهنده نقشی حیاتی در استحکام، ایمنی و طول عمر سازه ایفا می‌کند. اگرچه مهره‌های شش‌گوش به عنوان رایج‌ترین نوع اتصال‌دهنده در ذهن اکثر افراد نقش بسته‌اند، اما مهره چهار گوش (Square Nut) یکی از قدیمی‌ترین و در عین حال کاربردی‌ترین انواع مهره است که همچنان جایگاه ویژه‌ای در صنایع تخصصی دارد. این قطعه مهندسی با هندسه ساده اما کارآمد خود، راه‌حل‌هایی را ارائه می‌دهد که گاهی پیشرفته‌ترین مهره‌های مدرن نیز از ارائه آن ناتوان هستند. شناخت دقیق ویژگی‌ها، استانداردها و متریال‌های به کار رفته در این قطعه برای مهندسان و تکنسین‌های فنی امری ضروری است.

مهره چهار گوش، همان‌طور که از نامش پیداست، دارای بدنه‌ای چهارضلعی است و در مقایسه با مهره‌های شش‌گوش، سطح تماس بیشتری را با قطعه کار ایجاد می‌کند. این ویژگی هندسی خاص، صرفاً یک تفاوت ظاهری نیست، بلکه پاسخی مهندسی به چالش‌هایی نظیر ارتعاش، لغزش و نیاز به قفل شدن در کانال‌های خاص است. در این مقاله تخصصی، به بررسی عمیق ساختار، روش‌های تولید، مواد اولیه و کاربردهای استراتژیک این مهره خواهیم پرداخت تا متخصصان بتوانند در پروژه‌های صنعتی خود، انتخابی هوشمندانه‌تر و دقیق‌تر داشته باشند.

آناتومی و هندسه مهره چهار گوش

مهره چهار گوش به دلیل طراحی متمایز خود، سطح تماسی وسیع‌تر در قسمت زیرین خود نسبت به مهره‌های استاندارد شش‌گوش دارد. این سطح تماس گسترده‌تر باعث می‌شود که اصطکاک بیشتری بین مهره و قطعه‌ای که به آن متصل می‌شود، ایجاد گردد. این ویژگی به طور قابل توجهی مقاومت در برابر شل شدن اتصال را افزایش می‌دهد، به خصوص در محیط‌هایی که تحت تأثیر ارتعاشات مداوم قرار دارند. علاوه بر این، شکل مربعی این مهره به آن اجازه می‌دهد تا در کانال‌های فلزی یا حفره‌های مربعی تعبیه شود و بدون نیاز به نگه‌داشتن با آچار، در جای خود ثابت بماند و هنگام سفت کردن پیچ، نچرخد.

از منظر فنی، هندسه چهار گوشه این مهره‌ها باعث می‌شود تا توزیع نیرو در هنگام اعمال گشتاور متفاوت از مهره‌های شش‌گوش باشد. در مهره شش‌گوش، زاویه بین اضلاع بازتر است و ابزار می‌تواند در هر ۶۰ درجه چرخش مجدداً روی مهره قرار گیرد، اما در مهره چهار گوش این زاویه ۹۰ درجه است. اگرچه این موضوع استفاده از ابزار را در فضاهای تنگ دشوار می‌کند، اما مزیت اصلی آن در "نشیمنگاه" یا Seat قطعه است. سطح مقطع بزرگ‌تر به معنای فشار سطحی کمتر بر واحد سطح است که از فرو رفتن مهره در قطعات نرم‌تر (مانند چوب یا کامپوزیت‌ها) جلوگیری می‌کند و آسیب به سطح کار را به حداقل می‌رساند.

استانداردهای ابعادی و انواع متداول

در تولید مهره چهار گوش، رعایت استانداردهای بین‌المللی برای تضمین کیفیت و تعویض‌پذیری قطعات الزامی است. دو مورد از رایج‌ترین استانداردهای مورد استفاده در صنعت برای این مهره‌ها، استانداردهای DIN 557 و DIN 562 هستند. تفاوت‌های ظریف اما تعیین‌کننده‌ای بین این دو استاندارد وجود دارد که مهندسان طراح باید به آن اشراف داشته باشند. دانستن این استانداردها به متخصصان کمک می‌کند تا بر اساس نیاز پروژه، ضخامت، کلاس مقاومتی و تلرانس‌های ابعادی صحیح را انتخاب کنند و از بروز خطاهای مونتاژ جلوگیری نمایند.

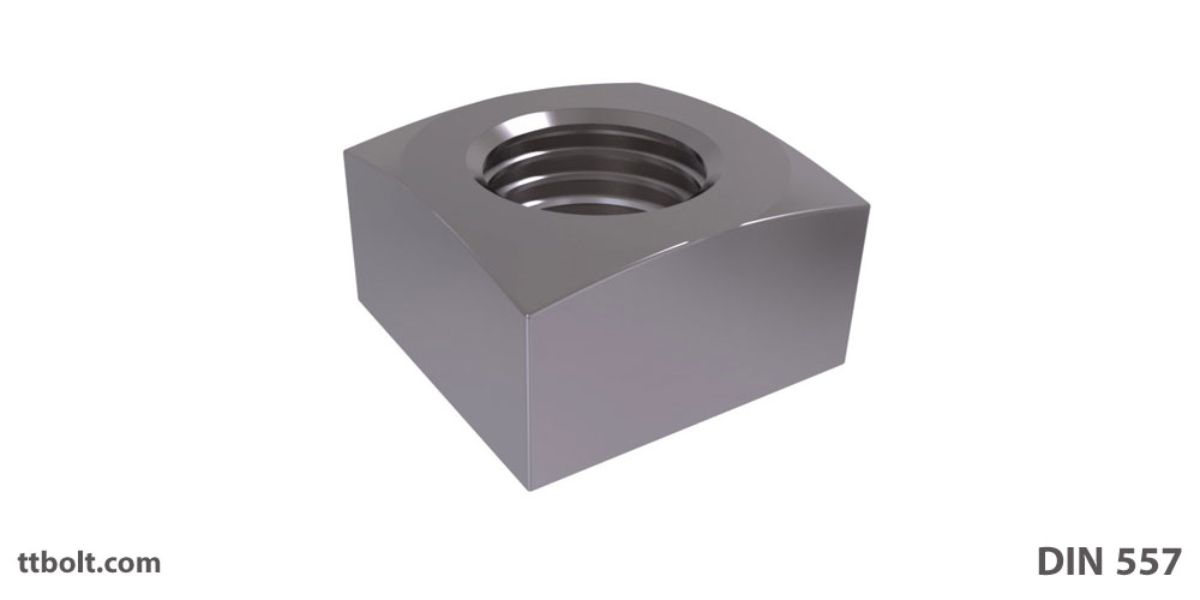

استاندارد DIN 557 معمولاً به مهره‌های چهار گوشی اشاره دارد که سطح زیرین آن‌ها تخت است اما سطح رویی آن‌ها دارای پخ (Chamfer) می‌باشد و ضخامت بیشتری دارند. این نوع مهره‌ها برای کاربردهایی که نیاز به گشتاور بالاتر و استحکام کششی بیشتر است، مناسب هستند. در مقابل، استاندارد DIN 562 مربوط به مهره‌های چهار گوش تخت و نازک‌تر است که معمولاً فاقد پخ بوده و به عنوان مهره‌های قفلی یا در فضاهایی با محدودیت ارتفاع استفاده می‌شوند. انتخاب بین این دو، وابستگی مستقیمی به فضای موجود در طراحی و میزان بار وارده بر اتصال دارد.

مهره چهار گوش جوشی

این نوع مهره‌ها به گونه‌ای طراحی شده‌اند که روی سطح فلزی قطعه کار جوش داده شوند. معمولاً دارای زائده‌های کوچکی در گوشه‌ها یا سطح زیرین هستند که فرآیند جوشکاری مقاومتی یا نقطه‌ای را تسهیل می‌کند. استفاده از مهره جوشی چهار گوش در صنایع خودروسازی و ورق‌کاری بسیار مرسوم است، زیرا پس از جوش، یک نقطه اتصال رزوه دار دائم و بسیار مستحکم ایجاد می‌کند که نیاز به دسترسی به پشت قطعه برای نگه‌داشتن مهره را از بین می‌برد.

مهره چهار گوش کیجی (Cage Nut)

این مدل که ترکیبی از یک مهره چهار گوش و یک قفسه فنری است، یکی از پرکاربردترین انواع در صنعت IT و سرورها می‌باشد. مهره درون یک محفظه فنری فلزی شناور است که به آن اجازه می‌دهد کمی جابجا شود تا عدم هم‌راستایی جزئی پیچ را جبران کند. این قطعات در رک‌های شبکه و تجهیزات مخابراتی که دارای سوراخ‌های مربعی استاندارد هستند، با فشار جا می‌روند و نیاز به رزوه کردن بدنه رک را حذف می‌کنند.

فرآیند تولید و متریال‌های مهره چهار گوش

تولید مهره چهار گوش فرآیندی دقیق است که معمولاً از طریق روش‌های فورج (آهنگری) انجام می‌شود. بسته به سایز مهره و تیراژ تولید، دو روش فورج سرد و فورج گرم مورد استفاده قرار می‌گیرند. در فرآیند فورج سرد که برای سایزهای کوچک و متوسط (معمولاً تا M24) استفاده می‌شود، مفتول‌های فولادی در دمای محیط تحت فشار پرس‌های ضربه‌ای قرار می‌گیرند و شکل چهارگوش به خود می‌گیرند. این روش باعث افزایش سختی سطحی و بهبود خواص مکانیکی مهره می‌شود و ضایعات مواد را به حداقل می‌رساند.

پس از مرحله شکل‌دهی اولیه، عملیات قلاویز کاری (Tapping) برای ایجاد رزوه‌های داخلی با دقت بالا انجام می‌شود. انتخاب متریال در این مرحله بسیار حیاتی است. مواد اولیه باید قابلیت شکل‌پذیری مناسبی داشته باشند تا در حین پرسکاری دچار ترک نشوند و در عین حال، استحکام لازم برای تحمل بارهای کششی را پس از تولید داشته باشند. پس از رزوه زنی، مهره‌ها ممکن است تحت عملیات حرارتی قرار گیرند تا به گرید مقاومتی مورد نظر (مانند گرید 5، 8 یا 10) برسند.

پوشش‌دهی و محافظت سطحی

پس از تولید بدنه اصلی مهره و ایجاد رزوه‌ها، محافظت از مهره در برابر عوامل محیطی اهمیت پیدا می‌کند. از آنجایی که مهره چهار گوش اغلب در نقاط کور یا غیرقابل دسترس نصب می‌شود، مقاومت آن در برابر خوردگی حیاتی است. یکی از رایج‌ترین روش‌ها، آبکاری گالوانیزه سرد (Zinc Plating) است که لایه‌ای نازک از روی را بر سطح فولاد می‌نشاند و ظاهری براق و روشن به آن می‌دهد. این پوشش برای محیط‌های داخلی و با رطوبت کم تا متوسط مناسب است.

برای محیط‌های خشن‌تر و صنعتی، از گالوانیزه گرم (Hot Dip Galvanizing) استفاده می‌شود. در این روش، ضخامت لایه محافظ بیشتر است و پیوند متالورژیکی قوی‌تری با فولاد پایه برقرار می‌کند. این نوع پوشش معمولاً رنگی کدر و خاکستری دارد اما مقاومت بسیار بالایی در برابر اکسیداسیون ارائه می‌دهد. همچنین در برخی کاربردهای خاص نفت و گاز، از پوشش‌های داکرومات یا تفلون نیز استفاده می‌شود که علاوه بر مقاومت در برابر خوردگی شیمیایی، اصطکاک رزوه را نیز کاهش می‌دهند.

مقایسه فنی با مهره شش گوش

اگرچه مهره شش گوش به عنوان مهره استاندارد جهانی شناخته می‌شود، اما مقایسه فنی آن با مهره چهار گوش نشان می‌دهد که هر کدام قلمرو مهندسی خاص خود را دارند. مهره‌های شش گوش به دلیل زاویه ۶۰ درجه بین اضلاع، برای فضاهای تنگ که ابزار تنها فضای کمی برای چرخش دارد، ایده‌آل هستند. اما مهره چهار گوش به دلیل هندسه مربعی، امکان استفاده از آچار تخت معمولی را در فضاهای بسیار محدود دشوار می‌کند و نیاز به چرخش ۹۰ درجه‌ای ابزار دارد.

با این حال، نقطه قوت مهره چهار گوش در قابلیت "خود قفل‌شوندگی" فیزیکی آن است. وقتی این مهره در یک شیار یا کانال تعبیه می‌شود، اضلاع بلند آن با دیواره‌های کانال درگیر شده و از چرخش مهره جلوگیری می‌کنند. این ویژگی در مهره شش گوش کمتر دیده می‌شود، زیرا گوشه‌های آن تیزتر و سطح اتکای جانبی آن کمتر است و ممکن است در اثر گشتاور زیاد درون کانال هرز شود یا بچرخد. بنابراین، در طراحی‌هایی که امکان دسترسی به مهره وجود ندارد (Blind Assembly)، مهره چهار گوش برتری مطلق دارد.

کاربردهای صنعتی و تخصصی

کاربرد مهره چهار گوش فراتر از اتصالات ساده است و در بسیاری از صنایع به عنوان یک قطعه استراتژیک شناخته می‌شود. یکی از بارزترین کاربردهای آن در صنعت راه‌آهن و ریل‌گذاری است. به دلیل ارتعاشات شدید ناشی از عبور قطار، اتصالات باید دارای حداکثر سطح درگیری باشند. مهره‌های چهار گوش به دلیل سطح نشیمنگاه وسیع، مقاومت بالایی در برابر شل شدن ناشی از ارتعاشات هارمونیک از خود نشان می‌دهند و ایمنی خطوط را تضمین می‌کنند.

علاوه بر این، در صنعت برق و الکترونیک نیز این مهره‌ها جایگاه ویژه‌ای دارند. در کلیدها و پریزهای برق، کنتورها و تابلوهای توزیع، اغلب از مهره‌های چهار گوش (گاهی از جنس برنج) استفاده می‌شود. شکل مربعی آن‌ها اجازه می‌دهد تا در محفظه‌های پلاستیکی تزریق شده (Molded cases) قرار گیرند و بدون چرخیدن، امکان بستن پیچ ترمینال را فراهم کنند. این امر مونتاژ قطعات الکتریکی را سریع‌تر و ایمن‌تر می‌سازد.

صنعت مبلمان و دکوراسیون

در ساخت مبلمان چوبی و فلزی، مهره چهار گوش اغلب در شیارهای مخفی قرار می‌گیرد. این امر به طراحان اجازه می‌دهد تا بدون برهم زدن زیبایی ظاهری محصول، اتصالات محکمی ایجاد کنند. به دلیل سطح پهن مهره، فشار وارده بر بافت چوب توزیع شده و از خرد شدن یا ترک خوردن چوب در اثر سفت کردن پیچ جلوگیری می‌شود.

مرمت و بازسازی سازه‌های کلاسیک

از آنجایی که مهره‌های چهار گوش در قرن ۱۹ و اوایل قرن ۲۰ بسیار متداول بودند (پیش از استاندارد شدن کامل مهره‌های شش گوش)، در پروژه‌های بازسازی خودروهای کلاسیک، ماشین‌آلات قدیمی و ساختمان‌های تاریخی، استفاده از این مهره‌ها برای حفظ اصالت سازه و تطابق با استانداردهای دوره ساخت، الزامی است.

نتیجه‌گیری

مهره چهار گوش، فراتر از یک قطعه اتصال‌دهنده ساده، نمادی از مهندسی کاربردی با تمرکز بر پایداری و ایمنی است. اگرچه ممکن است سرعت مونتاژ آن با ابزارهای دستی در فضاهای باز کمتر از مهره شش گوش باشد، اما مزایای بی‌نظیر آن در ایجاد سطح تماس وسیع، مقاومت در برابر چرخش در کانال‌ها و پایداری در برابر ارتعاشات، آن را به انتخابی بی‌بدیل در صنایع ریلی، الکترونیک و دکوراسیون تبدیل کرده است. برای متخصصان و مهندسان، درک تفاوت‌های ساختاری و استانداردهای تولید (مانند DIN 557 و DIN 562) و انتخاب صحیح متریال، کلید دستیابی به اتصالاتی پایدار و قابل اطمینان است. استفاده صحیح از مهره چهار گوش در جایگاه مناسب، تضمین‌کننده طول عمر و یکپارچگی ساختار نهایی خواهد بود.

مهره چهارگوش مانند سایر مهره ها برای مهار اتصالات پیچی به کار می رود و چون سطح تماس آن نسبت به مهره های شش گوش بیشتر است باعث استحکام بیشتر در زمان سفت کردن می شود. درصنایع ریلی برای جلوگیری از چرخش ریل راه آهن زمانی که فشار اعمال می شود کاربرد دارد. همچنین در کانالهای فلزی و کارهای سبک نیز مصرف می شود. مهره های DIN 562 باریک ،DIN 557  که گوشه های آن کونیک دارد و DIN 798 مهره چهارگوش که ارتفاع نسبی آن بلندتر است و روی پیچهای ساختمانی مثل انکر بولتها بسته می شود. مهره چهارگوش دیگری به نام Weld Nut با استاندارد DIN 928 مهره جوشی نام دارد. مهره هابه صورت سیاه و گالوانیزه سرد ، گرم ، داکرومات و استیل 3016 و 304 و ... تولید می شوند. برخلاف پیچها که معمولا به روش فورج سرد تولید می شوند ، مهره ها به روش فورج گرم با متریال کم کربن تا پر کربن تولید می شوند که بیانگر کلاس مهره می باشد ولازم است هنگام استفاده مهره ها به این نکته توجه شود که حتما کلاس مهره با کلاس پیچ مورد استفاده یکی باشد یا کلاس مهره بالاتر باشد.

مهره های چهار گوش به علت تولید ارزان کاربرد فراوانی دارند و بیشتر درجاهایی از آن استفاده می شود که در دید نباشد. پوشش گالوانیزه هم در این نوع مهره معمول است. این مهره حتی از استنلس استیل هم ساخته می شود و روانه بازار می شود.
