استاندارد های DIN برای مهره های تظیمی دستی

مهره‌های تنظیمی دستی برای تنظیم، رگلاژ و کالیبر قسمت‌های مختلف ماشین‌ها و دستگاه‌ها استفاده میشوند این مهره‌ها انواع مختلفی دارند برخی از آنها ششگوش هستند و به همین علت علاوه بر آنکه میتونان آنها را با دست بست میتوان آنها را با آچار نیز سفت نمود.  برخی دیگر دارای سطح زبری هستند که برای بسته شدن با دست طراحی شده‌اند. این مهره‌ها چون برای تنظیم استفاده میشوند نیاز به باز بسته شدن زیادی دارند و به همین علت به گونه ای طراحی شده‌اند که بتوان آنها را با دست باز و بسته نمود تا سرعت انجام کار بالا برود و نیازی به ابزار برای اینکار نباشد. مهره‌های تنظیم دستی میتواند از جنس استنلس استیل، فولاد و آهن باشند و پوشش آنها گالوانیزه گرم و گالوانیزه سرد یا بدون پوشش میباشد. مهره‌های تنظیم دستی هرکدام بسته به نوع خود روش تولید متفاوتی دارند. اما عموماً برای تولید این مهره‌ها باید عملیات فورج و تراش کاری انجام شود. برای برخی از مهره‌های تنظیم دستی در تولید روش دنده زنی نیز کاربرد دارد. مهره‌های تنظیم دستی در صنایع ماشین‌سازی و پتروشیمی و آزمایش گاهی کابرد دارد. این مهره‌ها معمولاً در سایز‌های M3 تا M16 در بازار یافت میشوند. برخی از مهره‌های تنظیم دستی نیز به صورت فلنج دار (یا Washer Face) میباشند. البته اگر سایز بزرگتری نیز مورد مصرف باشد میتوان آن را تولید کرد.

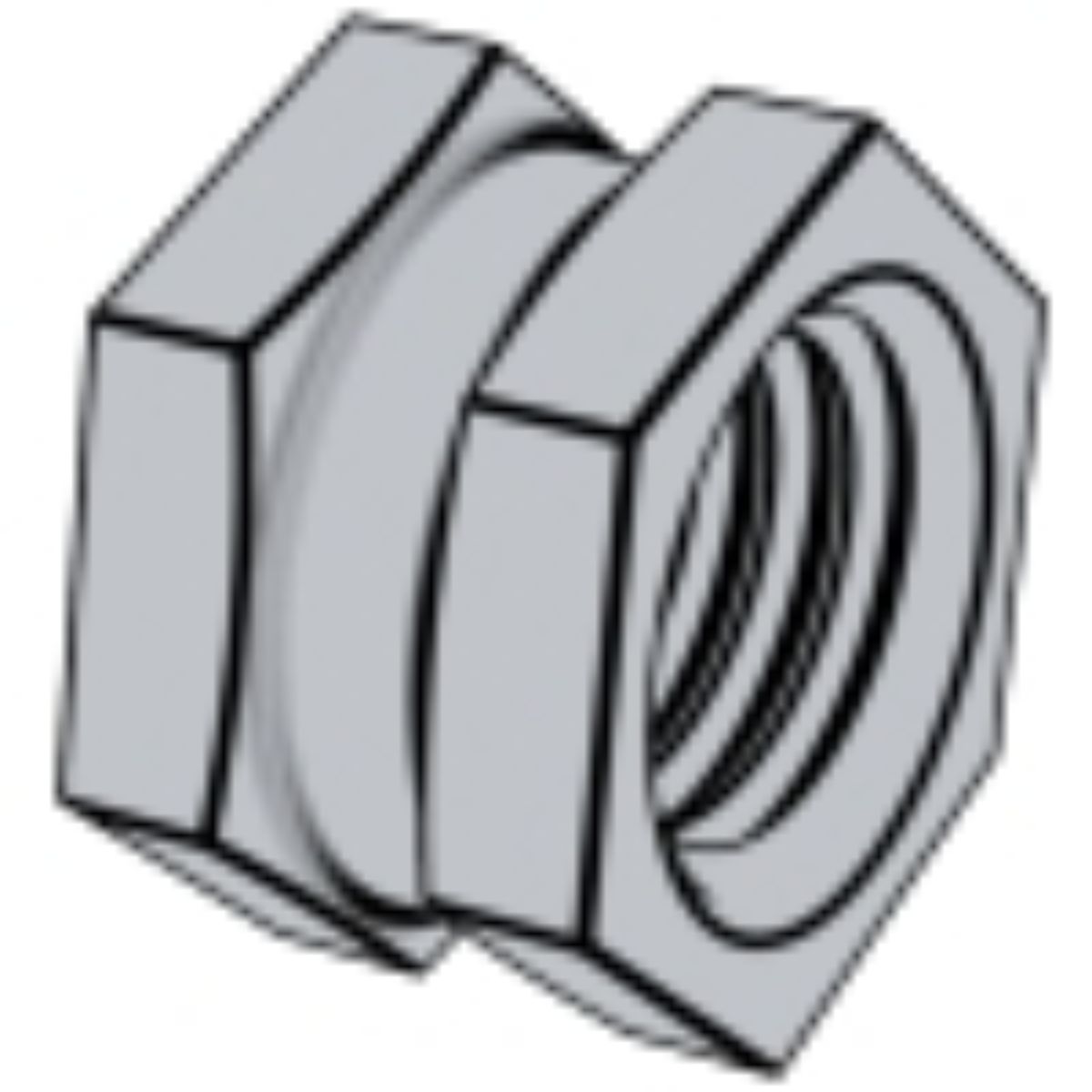

DIN 16903(A)-1974	DIN 16903(B)-1974	DIN 16903(C)-1974
DIN 16903(D)-1974	DIN 16903(E)-1974	DIN 16903(F)-1974
DIN 16903(G)-1974	DIN 16903(H)-1974	DIN 16903(P)-1974
DIN 16903(Q)-1974	DIN 16903(R)-1974	DIN 16903(S)-1974
DIN 16903(T)-1974	DIN 16903(U)-1974

مهره‌ی دستی: قطعه‌ای که برای «باز شدن» طراحی شده

در بیشتر اتصالات پیچی، هدف این است که مهره باز نشود. مهره‌ی دستی برعکس این است: قرار است ده‌ها و صدها بار باز و بسته شود، بدون ابزار و با سرعت. این هدف، تمام تصمیم‌های طراحی‌اش را توضیح می‌دهد.

• سطح گیرش بزرگ. قطر بیرونی بزرگ‌تر یعنی بازوی اهرم بلندتر برای انگشتان؛ با همان نیروی دست، گشتاور بیشتری اعمال می‌شود.
• سطح زبر یا آج‌دار. برای اینکه انگشت روی فلز نسرد.
• ارتفاع بیشتر از مهره‌ی معمولی در بسیاری از فرم‌ها، تا جای گرفتن بیشتری باشد.
• شکل‌های ترکیبی. همان‌طور که در متن بالای صفحه آمده، بخشی از این مهره‌ها بدنه‌ی شش‌گوش دارند تا در صورت لزوم با آچار هم بسته شوند — یک راه میانه بین سرعت دست و گشتاور ابزار.

خانواده‌ی مهره‌های دست‌بازشو

در عمل چند شکل مختلف برای همین منظور به کار می‌رود و هر یک جای خودش را دارد:

مهره‌ی پروانه‌ای (بال‌دار)

دو بال دارد که اهرم بلندی برای انگشت می‌سازد. بین شکل‌های دست‌بازشو، بیشترین گشتاور دستی را می‌دهد و از همه هم شناخته‌شده‌تر است. استاندارد شاخصش DIN 315 است که جدول تأییدشده‌اش را در ادامه می‌بینید.

مهره‌ی آج‌دار و مهره‌ی خارجی زبر

بدنه‌ی استوانه‌ای با سطح آج‌دار. جمع‌وجورتر از پروانه‌ای است و جایی به کار می‌آید که فضای شعاعی محدود است یا بال‌های بیرون‌زده به چیزی گیر می‌کند. در عوض گشتاور کمتری می‌دهد.

مهره‌ی کلاهکی و مهره‌ی گنبدی

انتهای رزوه را می‌پوشاند — هم برای ظاهر، هم برای اینکه لبه‌ی رزوه دست را نبُرد و هم برای محافظت از رزوه. استاندارد DIN 1587 از این دسته است.

مهره‌های فلنج‌دار

همان‌طور که در متن ابتدای صفحه آمده، بخشی از مهره‌های دستی فلنج یا نشیمن واشری دارند. مزیتش این است که به واشر جداگانه نیاز نیست و سطح قطعه هنگام چرخش مهره خط نمی‌افتد — که در تجهیزات آزمایشگاهی و سطوح رنگ‌شده مهم است.

ابعاد مهره‌ی پروانه‌ای DIN 315

جدول زیر از داده‌های تأییدشده‌ی کاتالوگ فنی تی‌تی‌بولت برای فرم D استخراج شده است؛ دامنه‌ی سایز M4 تا M24.

ستون «پهنای کل بال‌ها» همان بعدی است که فضای لازم اطراف مهره را تعیین می‌کند؛ در M24 این عدد به ۱۱۰ میلی‌متر می‌رسد. پیش از انتخاب مهره‌ی پروانه‌ای، مطمئن شوید دست و بال‌ها در محل نصب جا می‌شوند.

ابعاد مهره‌ی کلاهکی گنبدی DIN 1587

اختلاف «ارتفاع کل» و «ارتفاع بخش شش‌گوش» همان فضایی است که گنبد اشغال می‌کند — یعنی حداکثر طولی از پیچ که می‌تواند از مهره بیرون بزند. اگر پیچ بلندتر از این باشد، گنبد روی آن نمی‌نشیند.

DIN 16903 و منطق تیپ‌های حرفی

در جدول تصویری بالای همین صفحه، فرم‌های مختلف DIN 16903 با حرف‌های A تا U از هم جدا شده‌اند. این الگو — یک شماره‌ی استاندارد و یک خانواده‌ی فرم که با حرف مشخص می‌شود — در استانداردهای قطعات دست‌بازشو رایج است، چون تفاوت این قطعات در شکل گیرش است نه در رزوه.

پیامد عملی برای خرید: در این خانواده، ذکر حرف فرم به همان اندازه‌ی سایز ضروری است. دو قطعه با یک شماره و یک سایز ولی دو حرف مختلف، ممکن است در ظاهر و در جای نصب هیچ شباهتی نداشته باشند. اگر حرف فرم را ندارید، تصویر یا نمونه بفرستید.

جنس، پوشش و روش تولید

همان‌طور که در متن بالای صفحه آمده، این مهره‌ها از استنلس استیل، فولاد و آهن ساخته می‌شوند و با پوشش گالوانیزه گرم، گالوانیزه سرد یا بدون پوشش عرضه می‌گردند. روش تولید معمولاً ترکیبی از فورج و تراشکاری است و در برخی فرم‌ها دنده‌زنی هم به کار می‌رود.

انتخاب جنس در این خانواده منطق کمی متفاوتی دارد، چون قطعه‌ای است که دست با آن تماس مستقیم دارد:

• استنلس — جایی که رطوبت هست یا دست مکرراً با قطعه کار می‌کند. زنگ روی مهره‌ای که روزی چند بار در دست گرفته می‌شود، سریع به یک ایراد عملیاتی تبدیل می‌شود.
• فولاد با پوشش — اقتصادی‌ترین حالت برای محیط خشک و داخلی.
• بدون پوشش — در تجهیزاتی که پوشش نباید آلودگی ایجاد کند یا قطعه مرتباً تمیز می‌شود.

کاربرد و سایزهای موجود

بر اساس متن ابتدای صفحه، این مهره‌ها معمولاً در سایزهای M3 تا M16 در بازار یافت می‌شوند و در صنایع ماشین‌سازی، پتروشیمی و آزمایشگاهی کاربرد دارند؛ سایزهای بزرگ‌تر قابل تولید سفارشی است.

نمونه‌های تکرارشونده‌ی کاربرد:

• تنظیم و رگلاژ — قطعه‌ای که موقعیتش در راه‌اندازی یا کالیبراسیون تغییر می‌کند.
• درپوش‌ها و دریچه‌های بازرسی — جایی که باز کردن باید سریع و بی‌ابزار باشد.
• فیکسچر و گیره‌ی موقت — در کارگاه و روی میز کار.
• حفاظ‌های قابل برداشتن — با یک هشدار: اگر حفاظ ایمنی است، بازشدن بی‌ابزار ممکن است خودش یک ریسک باشد. در این موارد عمداً از اتصال ابزارخور استفاده می‌شود.

پنج نکته‌ی کاربردی

1. رزوه را روانکاری کنید. مهره‌ای که صدها بار باز و بسته می‌شود، رزوه‌اش می‌ساید. یک روانکار مناسب عمر مجموعه را چند برابر می‌کند.
2. در استنلس مراقب گیرپاژ باشید. رزوه‌ی استنلس روی استنلس زیر بار و در باز و بست مکرر جوش سرد می‌خورد. ضدگیرپاژ یا ترکیب استنلس با جنس دیگر، راه‌حل است.
3. اگر پیش‌بار مهم است، دستی نباشد. این جمله را دوباره می‌گوییم چون شایع‌ترین خطای انتخاب در این خانواده است.
4. به لبه‌ها دقت کنید. قطعه‌ای که مکرراً در دست گرفته می‌شود نباید لبه‌ی تیز یا پلیسه داشته باشد. این یک معیار پذیرش کالا است، نه یک سلیقه.
5. حرف فرم را در مدارک نگه دارید. سال بعد که قطعه‌ی جانشین می‌خواهید، همین حرف است که جست‌وجو را از صفر شروع نمی‌کند.

راهنمای سفارش

برای اینکه استعلام در یک رفت‌وبرگشت تمام شود، این موارد را با هم بفرستید:

1. شماره استاندارد و تیپ — حرف یا شماره‌ی فرم، اگر استاندارد چند فرم دارد.
2. سایز و طول
3. جنس — فولاد، استنلس A2 یا A4
4. پوشش — هماهنگ با بقیه‌ی اجزای اتصال
5. مقدار مصرف و زمان‌بندی تحویل

برای استعلام موجودی و قیمت با کارشناسان تی‌تی‌بولت تماس بگیرید.

سوالات متداول

مهره‌ی تنظیم دستی در چه سایزهایی موجود است؟

معمولاً M3 تا M16 در بازار یافت می‌شود؛ سایزهای بزرگ‌تر قابل تولید سفارشی است.

آیا مهره‌ی دستی می‌تواند پیش‌بار کنترل‌شده بدهد؟

خیر. گشتاور دست کوچک و غیرتکرارپذیر است. برای اتصال با پیش‌بار مشخص باید از مهره‌ی شش‌گوش و آچار گشتاورسنج استفاده کرد.

استاندارد مهره‌ی پروانه‌ای چیست؟

DIN 315 با دامنه‌ی سایز M4 تا M24؛ جدول ابعاد تأییدشده‌اش در همین صفحه آمده است.

حرف بعد از DIN 16903 چه معنایی دارد؟

شکل و فرم قطعه را مشخص می‌کند. در سفارش، ذکر حرف فرم به اندازه‌ی سایز ضروری است.

کدام جنس برای مهره‌ی دستی مناسب‌تر است؟

استنلس در محیط مرطوب و جایی که دست مکرراً با قطعه کار می‌کند؛ فولاد با پوشش برای محیط خشک و داخلی.

چرا مهره‌ی دستی من سخت باز می‌شود؟

دو علت رایج: ساییدگی رزوه از باز و بست مکرر، و گیرپاژ در ترکیب استنلس روی استنلس. روانکاری و استفاده از ضدگیرپاژ مسئله را حل می‌کند.
