راهنمای جامع و تخصصی فورج گرم پیچ؛ هنر تغییر شکل فلزات در دماهای بالا
در دنیای مهندسی مکانیک و اتصالات صنعتی، روشهای تولید قطعات نقش بسیار حیاتی در تعیین کیفیت، استحکام و طول عمر محصول نهایی ایفا میکنند. زمانی که صحبت از تولید پیچ و مهرههایی با ابعاد بزرگ، آلیاژهای خاص یا هندسههای پیچیده به میان میآید، روشهای معمول مانند ماشینکاری یا فورج سرد ممکن است پاسخگوی نیازهای فنی و اقتصادی نباشند. در این نقطه است که «فورج گرم پیچ» به عنوان یک فرآیند مهندسی پیشرفته و کارآمد وارد میدان میشود. این روش نه تنها امکان تولید قطعاتی با استحکام فوقالعاده را فراهم میکند، بلکه ساختار داخلی فلز را به گونهای تغییر میدهد که مقاومت آن در برابر تنشهای دینامیک و خستگی افزایش یابد. برای متخصصان حوزه اتصالات، درک عمیق این فرآیند، از انتخاب متریال گرفته تا تحلیل ریزساختارها، امری ضروری است.
فورج گرم یا Hot Forging فرآیندی است که در آن فلز تا دمایی بالاتر از دمای تبلور مجدد (Recrystallization Temperature) گرم شده و سپس تحت فشار قرار میگیرد تا به شکل دلخواه درآید. این دما برای فولادها معمولاً بین ۹۰۰ تا ۱۲۰۰ درجه سانتیگراد است. برخلاف فورج سرد که فلز در دمای محیط شکل میگیرد و دچار کارسختی (Work Hardening) میشود، در فورج گرم پلاستیسیته فلز به شدت افزایش یافته و نیروی لازم برای شکلدهی کاهش مییابد. این ویژگی به تولیدکنندگان اجازه میدهد تا پیچها و مهرههایی با قطرهای بسیار بالا (معمولاً بالای M24 تا M100 و بیشتر) را با کمترین تنش پسماند و بدون خطر ترکخوردگی تولید کنند. در این مقاله قصد داریم با نگاهی دقیق و کارشناسانه، تمام زوایای تولید پیچ و مهره به روش گرم را بررسی کنیم.
اصول متالورژیکی و اهمیت دمای تبلور مجدد در فورج گرم
اساس علمی فورج گرم بر پایه رفتار فلزات در دماهای بالا بنا شده است. زمانی که دمای فلز از حد مشخصی (دمای تبلور مجدد) عبور میکند، پیوندهای اتمی سستتر شده و قابلیت تحرک اتمها افزایش مییابد. این پدیده باعث میشود که ساختار کریستالی فلز که در اثر نورد یا عملیات قبلی ممکن است جهتدار یا کشیده شده باشد، انرژی لازم برای بازآرایی و تشکیل دانههای جدید را به دست آورد. برای متخصصان متالورژی، کنترل دقیق دما در این مرحله حیاتی است؛ زیرا گرم کردن بیش از حد میتواند منجر به رشد دانهها (Grain Growth) و کاهش خواص مکانیکی شود، در حالی که گرم کردن ناکافی ممکن است باعث ایجاد ترکهای سطحی یا داخلی در حین ضربه زدن شود.
در فرآیند تولید پیچ به روش گرم، کنترل اتمسفر کوره یا سیستم گرمایش القایی نیز اهمیت ویژهای دارد. تماس طولانیمدت فلز داغ با اکسیژن هوا میتواند منجر به تشکیل لایههای ضخیم اکسیدی (Scale) شود که نه تنها کیفیت سطح نهایی پیچ را کاهش میدهد، بلکه ممکن است باعث سایش سریعتر قالبهای فورج شود. بنابراین، استفاده از تکنولوژیهای گرمایش سریع مانند کورههای القایی (Induction Heating) که فلز را در عرض چند ثانیه به دمای مطلوب میرسانند، در خطوط تولید مدرن امری رایج است. این سرعت بالا فرصت اکسیداسیون را به حداقل رسانده و یکنواختی دما را از سطح تا مغز قطعه تضمین میکند.
فولادهای کربنی و کمآلیاژ
فولادهای کربنی ساده و فولادهای کمآلیاژ مانند گریدهای ۱۰۴۵ یا ۴۱۴۰ (MO40) از پرکاربردترین متریالها در تولید پیچ و مهره به روش فورج گرم هستند. این مواد در دماهای بالا رفتار پلاستیک بسیار خوبی از خود نشان میدهند و به راحتی فرم میگیرند. استفاده از این متریالها برای تولید پیچهای کلاس ۸.۸، ۱۰.۹ و ۱۲.۹ بسیار متداول است، زیرا پس از عملیات فورج و عملیات حرارتی (کوئنچ و تمپر)، خواص مکانیکی بسیار مطلوبی را ارائه میدهند.
فولادهای ضد زنگ (Stainless Steel)
تولید پیچ و مهرههای استنلس استیل (مانند گرید ۳۰۴ و ۳۱۶) به روش فورج گرم نیازمند دقت مضاعف است. این آلیاژها به دلیل هدایت حرارتی پایینتر و استحکام بالاتر در دماهای بالا نسبت به فولادهای کربنی، چالشهای بیشتری را در پروسه تولید ایجاد میکنند. کنترل دما در فورج استنلس استیل بسیار حیاتی است تا از رسوب کاربیدها در مرز دانهها و کاهش مقاومت به خوردگی جلوگیری شود. فورج گرم تنها راه اقتصادی و فنی برای تولید پیچهای استنلس استیل با قطرهای بزرگ است.
سوپرآلیاژها و آلیاژهای غیرآهنی
در صنایع نفت، گاز، پتروشیمی و هوافضا، نیاز به پیچهایی با مقاومت حرارتی و خوردگی فوقالعاده بالا وجود دارد که از جنس اینکونل (Inconel)، مونل (Monel) یا تیتانیوم ساخته میشوند. این متریالهای قابل استفاده در تولید پیچ و مهره به روش فورج گرم، به دلیل سختی بسیار زیاد در دمای محیط، عملاً قابلیت فورج سرد را ندارند. فورج گرم این امکان را فراهم میکند که این آلیاژهای گرانقیمت و سخت را با کمترین هدررفت متریال و با حفظ یکپارچگی ساختاری به پیچهای باکیفیت تبدیل کرد.
تحلیل ریزساختار و تاثیر فورج گرم بر دانهبندی فلز
یکی از مهمترین مزایای فورج گرم که مهندسان طراح بر آن تکیه میکنند، بهبود ریزساختار داخلی قطعه است. در روشهای برادهبرداری (Machining)، الیاف فلز (Grain Flow) قطع میشوند. تصور کنید که فلز مانند چوب دارای رگههایی است؛ وقتی شما پیچ را با تراشکاری تولید میکنید، این رگهها را میبرید و نقاط ضعفی در برابر تنش ایجاد میکنید. اما در فورج گرم، این الیاف قطع نمیشوند، بلکه همگام با تغییر شکل قطعه، خم شده و شکل هندسی پیچ (مانند محل اتصال گل پیچ به بدنه) را دنبال میکنند.
این پیوستگی خطوط جریان دانه (Grain Flow Lines) باعث افزایش چشمگیر مقاومت به خستگی و استحکام ضربهای پیچ میشود. علاوه بر این، پدیده "تبلور مجدد دینامیک" که در حین تغییر شکل گرم رخ میدهد، منجر به شکستن دانههای درشت اولیه و تشکیل دانههای ریزتر و هممحور (Fine Grains) میشود. ریزدانه شدن ساختار طبق رابطه "Hall-Petch" باعث افزایش همزمان استحکام تسلیم و چقرمگی (Toughness) میشود. بنابراین، پیچ تولید شده به روش گرم، در مقایسه با پیچی که صرفاً ریختهگری یا ماشینکاری شده است، در برابر بارهای ناگهانی و شوکهای مکانیکی عملکرد بسیار بهتری خواهد داشت.
همگنسازی ساختار شیمیایی
علاوه بر بهبود فیزیکی دانهها، حرارتدهی و تغییر شکل پلاستیک شدید باعث همگنسازی ترکیب شیمیایی در سراسر قطعه میشود. اگر در شمش اولیه جدایش عنصری (Segregation) وجود داشته باشد، فرآیند فورج گرم با ایجاد نفوذ اتمی و اختلاط مکانیکی، به توزیع یکنواخت عناصر آلیاژی کمک کرده و از ایجاد نقاط ضعف موضعی در پیچ یا مهره جلوگیری میکند.
حذف تخلخلهای داخلی
شمشهای اولیه ممکن است دارای حفرات ریز میکروسکوپی یا تخلخل باشند. فشارهای بسیار بالایی که پرسهای فورج در دمای بالا به قطعه وارد میکنند، باعث بسته شدن و جوش خوردن این حفرات داخلی میشود (Healing). نتیجه این فرآیند، دستیابی به چگالی حداکثری و یک قطعه کاملاً توپر و سالم است که برای کاربردهای ایمنیمحور و حیاتی، یک الزام غیرقابل انکار محسوب میشود.
مراحل اجرایی و فنی در خط تولید فورج گرم
فرآیند تولید در فورج گرم یک توالی دقیق و مهندسی شده است که هر مرحله در آن تاثیر مستقیمی بر محصول نهایی دارد. برخلاف تصور عمومی که فورج را تنها ضربه زدن میدانند، این پروسه شامل محاسبات دقیق حجم مواد، کنترل دما و طراحی قالبهای پیچیده است. تکرارپذیری در این فرآیند کلید موفقیت است؛ به این معنی که هزارمین پیچ تولید شده باید دقیقاً همان مشخصات و کیفیت اولین پیچ را داشته باشد.
برای دستیابی به این هدف، استفاده از تجهیزات کالیبره شده و اپراتورهای متخصص ضروری است. در تولید مهره به روش گرم نیز فرآیند مشابه است، با این تفاوت که سنبهزنی (Piercing) برای ایجاد سوراخ مرکزی نقش پررنگتری پیدا میکند و جریان مواد باید به گونهای هدایت شود که دیوارههای مهره ضخامت یکنواختی داشته باشند.
مراحل گامبهگام تولید پیچ به روش فورج گرم عبارتند از:
- برشکاری (Cutting): مفتولها یا میلگردهای خام با طول دقیق محاسبه شده (بر اساس حجم نهایی پیچ به علاوه اندکی پلیسه) برش داده میشوند. دقت در این مرحله برای جلوگیری از کمبود مواد (Underfill) یا فشار بیش از حد به قالب حیاتی است.
- گرمایش (Heating): قطعات برش خورده وارد کوره القایی میشوند. دما باید به دقت کنترل شود تا کل قطعه یا فقط سر آن (در صورت فورج موضعی) به دمای فورج برسد.

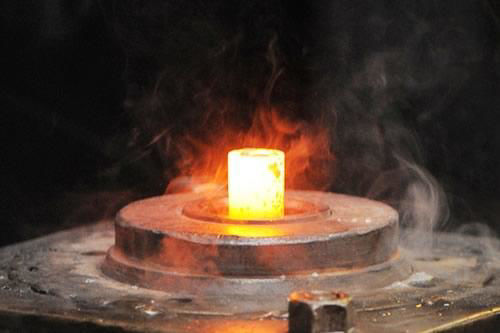

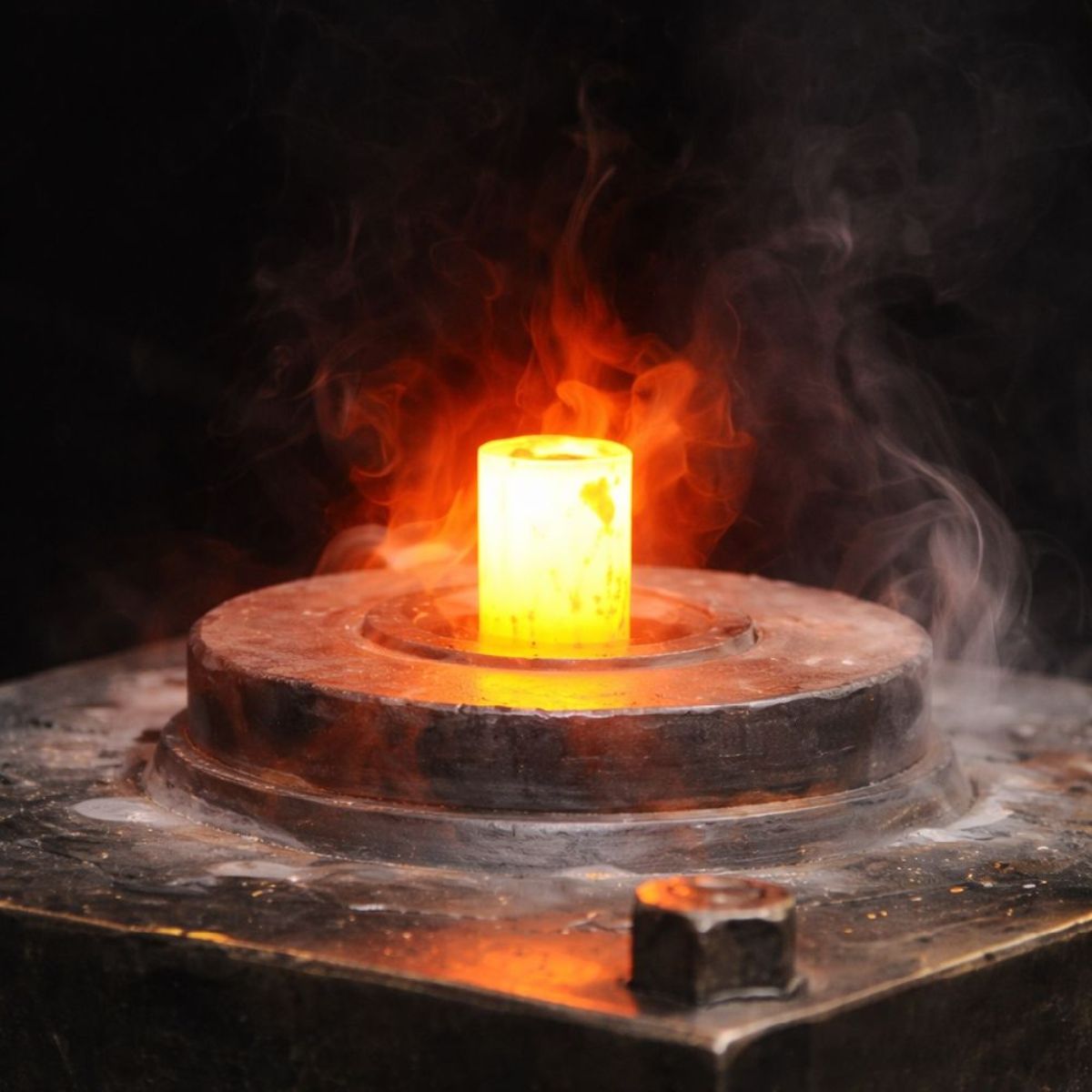

- کلهزنی یا شکلدهی اولیه (Upsetting): قطعه داغ در قالب قرار گرفته و ضربه اول توسط پرس وارد میشود. این مرحله معمولاً برای جمع کردن مواد و ایجاد فرم اولیه گل پیچ است.
- شکلدهی نهایی (Finishing): ضربه دوم یا نهایی وارد میشود تا شکل دقیق گل پیچ (ششگوش، آلن و غیره) و واشر احتمالی زیر آن شکل بگیرد. در این مرحله فشار حداکثری است.

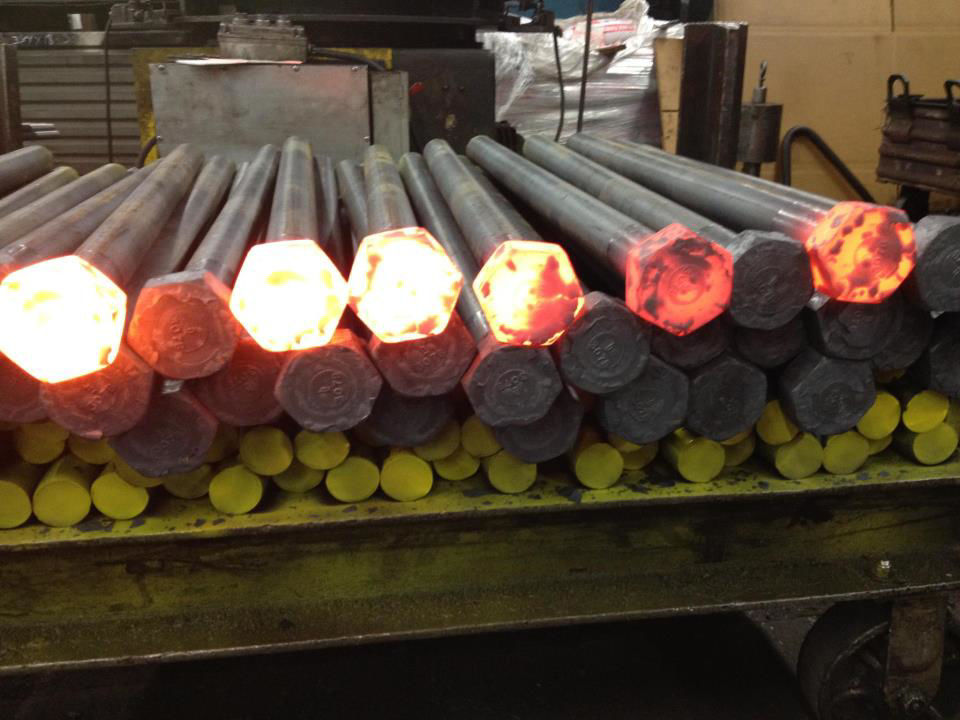

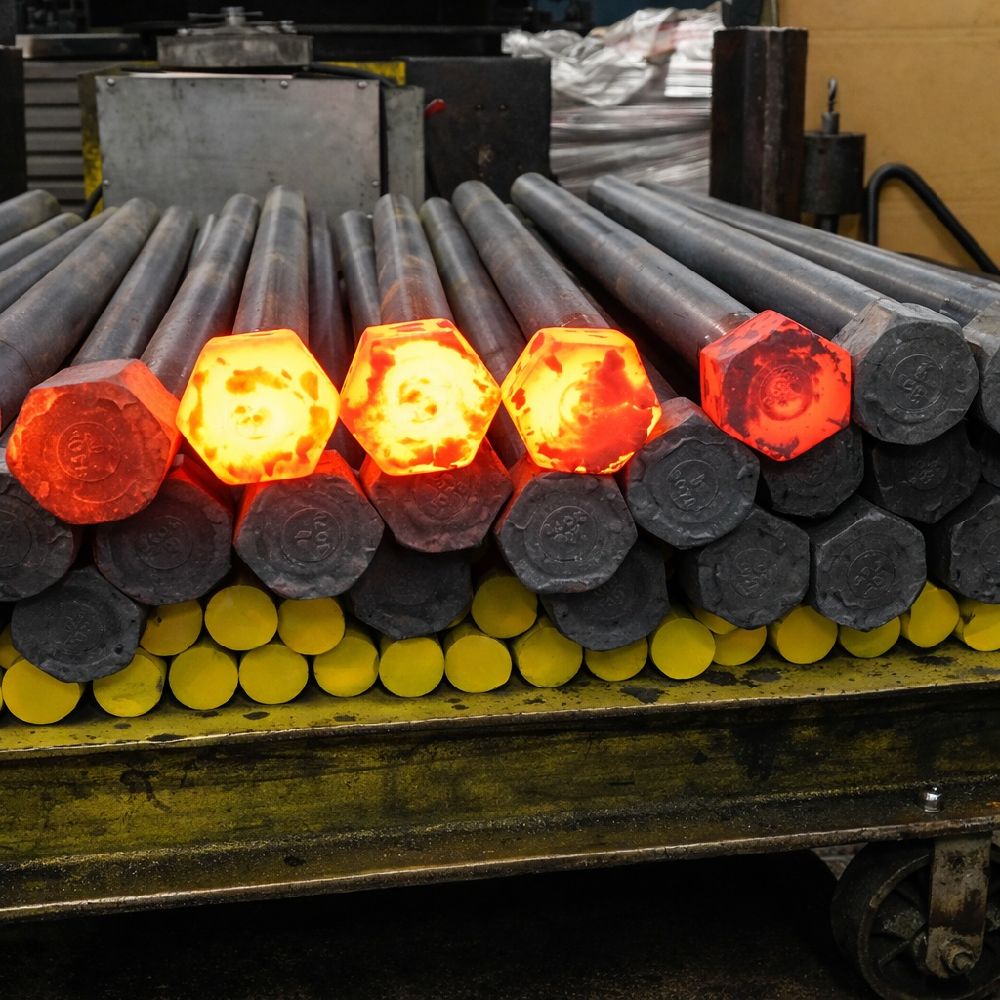

- پلیسهگیری (Trimming): معمولاً پس از شکلدهی، مقداری مواد اضافی (فلش) در اطراف گل پیچ باقی میماند که توسط دستگاه پرس تریمینگ جدا میشود تا ششگوش تمیز و دقیقی حاصل شود.
- رزوهزنی (Thread Rolling): پس از خنک شدن قطعه (یا گاهی در حالت گرم برای قطعات بسیار بزرگ)، عملیات رزوهزنی انجام میشود. رولینگ رزوه نسبت به تراش رزوه ارجحیت دارد زیرا مجدداً الیاف فلز را قطع نمیکند و استحکام رزوه را افزایش میدهد.
مزایای کلیدی و تمایزات اقتصادی فورج گرم
انتخاب فورج گرم تنها یک تصمیم فنی نیست، بلکه یک تصمیم اقتصادی هوشمندانه برای پروژههای بزرگ است. یکی از بارزترین مزایای فورج گرم، قابلیت تولید اشکال پیچیده و غیرمتقارن است که با روشهای دیگر تقریباً غیرممکن یا بسیار پرهزینه خواهد بود. وقتی فلز در حالت خمیری است، میتوان آن را با نیروی کمتری به زوایای تیز قالب هدایت کرد. این ویژگی به طراحان آزادی عمل میدهد تا پیچهای خاص با گلهای سفارشی، فلنجهای عریض یا پینهای محوردار را طراحی و تولید کنند.
علاوه بر این، نرخ تولید در فورج گرم نسبت به ماشینکاری بسیار بالاتر است. در حالی که تراشیدن یک پیچ بزرگ از میلگرد قطور ممکن است دقایق زیادی زمان ببرد و حجم زیادی از متریال را به صورت براده هدر دهد، فورج گرم همان قطعه را در چند ثانیه و با کمترین دورریز مواد تولید میکند. این صرفهجویی در متریال (Material Saving)، به خصوص برای آلیاژهای گرانقیمت مانند تیتانیوم یا اینکونل، میتواند تا ۵۰ درصد از هزینههای تولید را کاهش دهد که رقم قابل توجهی در تیراژهای بالا است.
انعطافپذیری در ابعاد و سایز
محدودیتهای سایز در فورج سرد (معمولاً تا قطر ۲۴ میلیمتر) در فورج گرم وجود ندارد. تولیدکنندگان میتوانند با تغییر قالبها، طیف وسیعی از پیچها از M20 تا M100 و طولهای متغیر را تولید کنند. این انعطافپذیری باعث میشود کارخانجات مجهز به خطوط فورج گرم بتوانند نیازهای متنوع صنایع سنگین، پلسازی، نیروگاهی و کشتیسازی را به طور کامل پوشش دهند.
کاهش نیاز به نیروی پرس سنگین
از آنجا که استحکام تسلیم فلز در دمای بالا به شدت افت میکند، برای شکلدهی قطعات بزرگ نیازی به پرسهای غولپیکر با تناژهای نجومی (که در فورج سرد لازم است) نیست. این موضوع هزینه سرمایهگذاری اولیه برای تجهیزات و همچنین استهلاک قالبها را در مقایسه با تنشهای وارده در فورج سرد قطعات بزرگ، متعادل میکند.
کنترل کیفیت و استانداردهای الزامی در تولید
تولید پیچ و مهره به روش فورج گرم بدون رعایت دقیق استانداردها فاقد اعتبار است. کیفیت در این فرآیند از لحظه ورود مواد خام شروع شده و تا بستهبندی نهایی ادامه دارد. برای مثال، کنترل دمای کوره باید توسط پیرومترهای دقیق و به صورت لحظهای انجام شود. هرگونه نوسان دما میتواند منجر به ناهمگونی سختی در محصول نهایی شود. پس از تولید، تستهای غیرمخرب (NDT) مانند تست ذرات مغناطیسی (MPI) برای شناسایی ترکهای احتمالی ناشی از شوک حرارتی یا نقص مواد اولیه انجام میشود.
در بحث ابعادی، تلورانسها در فورج گرم کمی بازتر از فورج سرد است، اما با پیشرفت تکنولوژی قالبسازی و ماشینهای دقیق، امروزه میتوان به تلورانسهای بسیار بسته دست یافت. با این حال، رعایت استانداردهای بینالمللی مانند DIN، ISO و ASTM خط قرمز تولیدکنندگان معتبر است. شرکتهای پیشرو در این صنعت، مانند مجموعه "تی تی بولت"، با درک حساسیت این موضوع، تمام مراحل تولید را تحت نظارت دقیق کیفی قرار میدهند تا اطمینان حاصل شود که پیچ و مهرههای تحویلی، دقیقاً مطابق با خواص مکانیکی و متالورژیکی مورد انتظار مشتری هستند. رعایت این استانداردها ضامن ایمنی سازههایی است که این پیچها در آنها به کار میروند.
مقایسه فنی: انتخاب بین روش گرم و سایر روشها
برای متخصصان خرید و مهندسان پروژه، تصمیمگیری بین سفارش پیچهای فورج گرم، فورج سرد یا ماشینکاری شده یک چالش همیشگی است. درک صحیح از تفاوتهای این روشها میتواند منجر به بهینهسازی هزینه و عملکرد شود. فورج سرد برای پیچهای کوچک با تیراژ میلیونی و دقت ابعادی بسیار بالا عالی است، اما با افزایش قطر و سختی آلیاژ، محدودیتهای آن نمایان میشود. ماشینکاری برای تیراژهای بسیار پایین (تعداد محدود) و اشکال بسیار پیچیده که ساخت قالب برای آنها توجیه اقتصادی ندارد مناسب است، اما استحکام فورج را ندارد.
در جدول زیر، مقایسهای شفاف بین پارامترهای اصلی فورج گرم و فورج سرد ارائه شده است تا به انتخاب بهتر کمک کند:
| پارامتر مقایسه | فورج گرم (Hot Forging) | فورج سرد (Cold Forging) |
|---|---|---|
| محدوده ابعادی (قطر) | بسیار گسترده (M24 تا M100+) | محدود (معمولاً تا M24) |
| دقت ابعادی و صافی سطح | خوب (نیاز به عملیات تکمیلی دارد) | عالی (سطح صیقلی و دقیق) |
| انعطافپذیری در متریال | بالا (تقریباً تمام فلزات) | محدود به مواد با شکلپذیری بالا |
| ریزساختار و دانهبندی | دانههای ریز و همگن (تبلور مجدد) | دانههای کشیده و کارسخت شده |
| هزینه تولید | اقتصادی برای سایزهای بزرگ و متوسط | اقتصادی برای سایزهای کوچک و تیراژ بالا |
نتیجهگیری
فورج گرم پیچ و مهره، ترکیبی از دانش متالورژی و مهندسی ساخت است که امکان تولید قطعاتی با ایمنی و استحکام بالا را برای صنایع مادر فراهم میکند. بررسی کیفیت پیچ و مهرههای تولید شده در روش فورج گرم نشان میدهد که این قطعات به دلیل داشتن ساختار ریزدانه، جریان پیوسته الیاف فلز و همگنی آلیاژی، برتری محسوسی نسبت به نمونههای ماشینکاری شده دارند. برای متخصصانی که در پروژههای حساس فعالیت میکنند، انتخاب این روش تولید برای سایزهای بزرگ و آلیاژهای سخت، یک ضرورت فنی است.
در نهایت، موفقیت در استفاده از این محصولات به انتخاب تولیدکنندهای بستگی دارد که دانش فنی و تعهد به کیفیت را سرلوحه کار خود قرار داده باشد. سفارشگذاری در مجموعههایی که استانداردهای سختگیرانه تولید را (همانند رویکرد مجموعه تی تی بولت در کنترل کیفیت و مواد اولیه) رعایت میکنند، میتواند خیال کارفرمایان را از بابت عملکرد طولانیمدت اتصالات آسوده کند. شناخت دقیق فرآیند فورج گرم، کلید دستیابی به اتصالاتی پایدار و مطمئن در سازههای عظیم صنعتی است.
